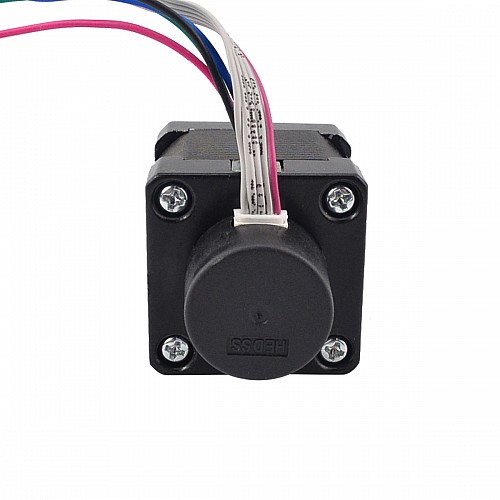

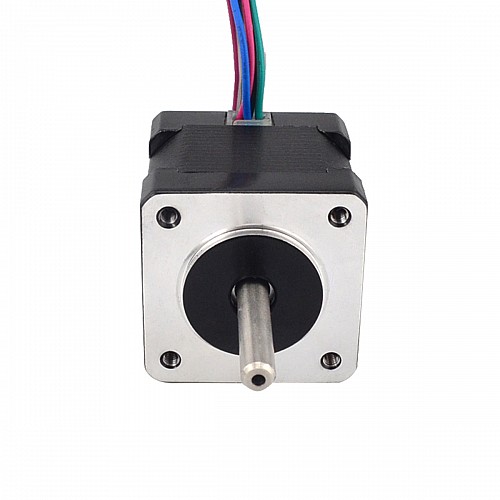

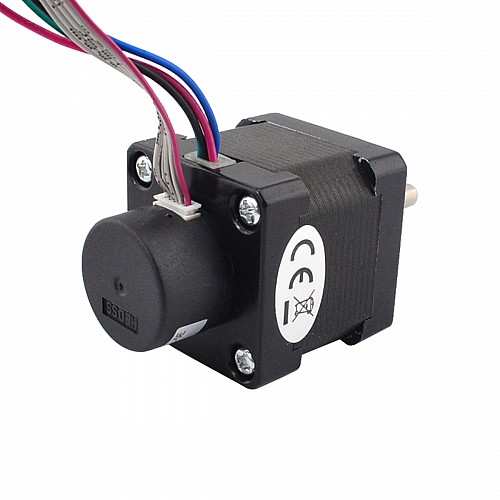

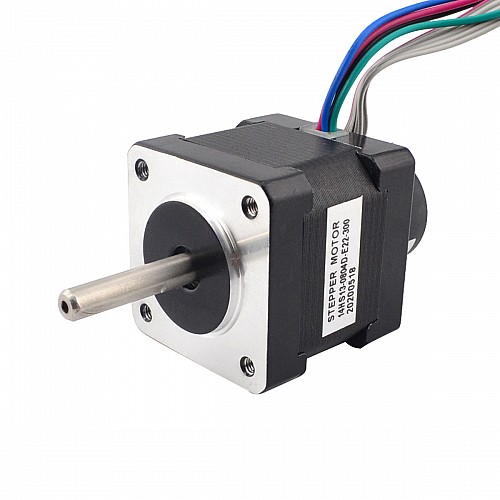

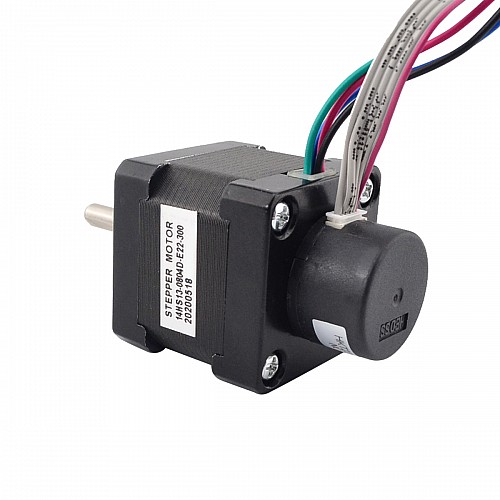

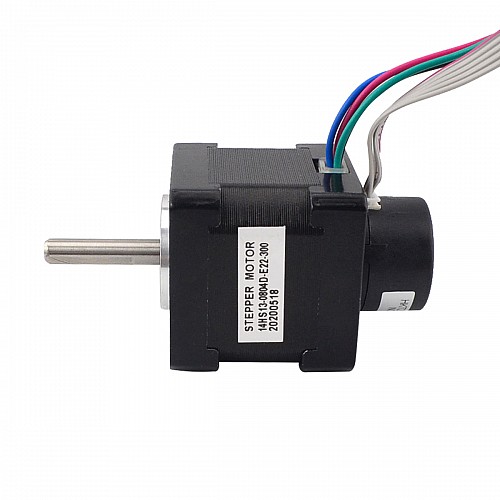

Nema 14 Silnik krokowy z zamkniętą pętlą 18Ncm(25,5oz.in) Enkoder 300PPR

1 opinii - Napisz opinię

163.44zł

5 + 155.77zł

10 + 148.76zł

50 + 142.37zł

100 + 136.47zł

w magazynie: 10000
Model: 14HS13-0804D-E22-300
Waga brutto: 0.26kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 363

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 14HS13-0804D-E22-300
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0.18Nm(25.5oz.in)
Prąd znamionowy/faza: 0,80A
Napięcie: 5.40V
Rezystancja fazowa: 6,80omów
Indukcyjność: 10,00mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 35x35mm
Długość silnika: 48mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 16,5mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie jazdy: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300PPR
Sygnał wyjściowy: 2 kanały
Średnica wału: Φ5mm
Częstotliwość wyjściowa: ≤30KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	4	5
Koder	0V	NC	Ch B	+5V	Ch A

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	10
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	18
Moment trzymania(oz.in)	25.5
Prąd znamionowy(A)	0.8
Rezystancja fazy(ohms)	6.8
Rozdzielczość enkodera	300PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	5
