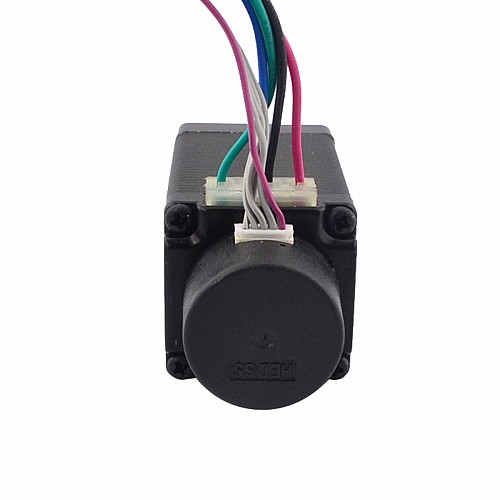

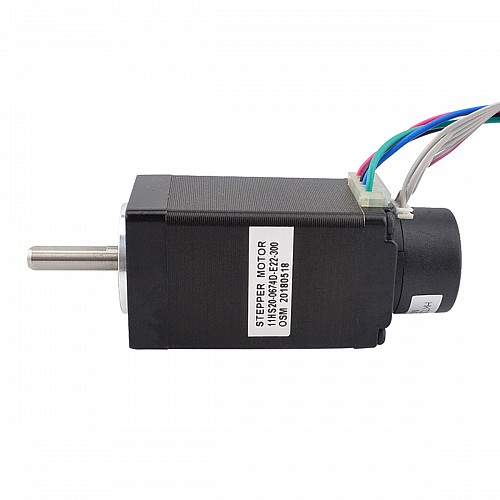

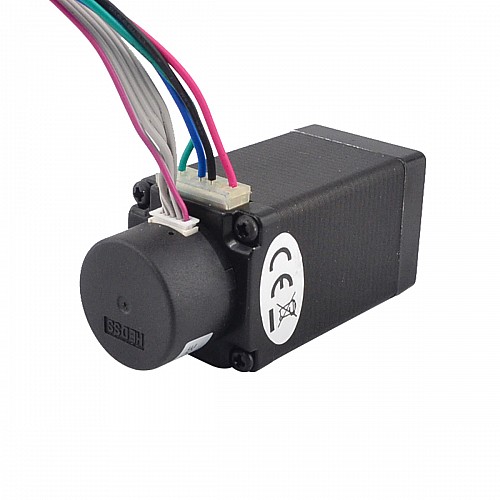

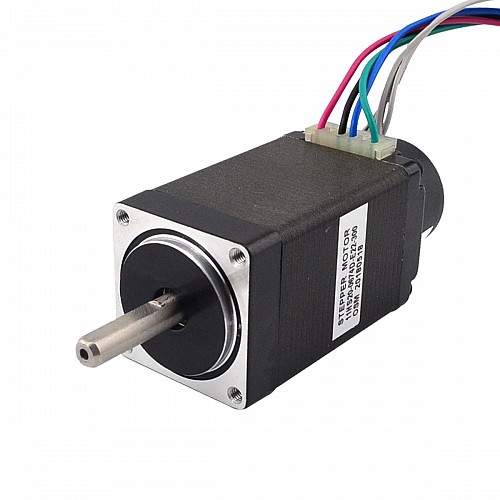

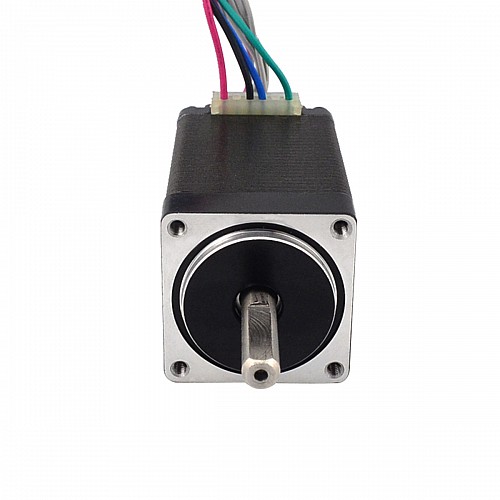

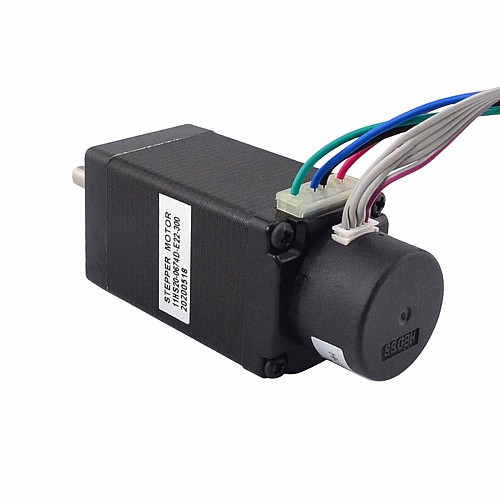

Silnik krokowy Nema 11 z zamkniętą pętlą 0.12Nm(16.99oz.in) Enkoder 300PPR

0 opinii - Napisz opinię

173.60zł

5 + 165.39zł

10 + 157.99zł

50 + 151.20zł

100 + 144.95zł

w magazynie: Przed Sprzedaż
Model: 11HS20-0674D-E22-300
Waga brutto: 0.28kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja silnika

Numer części producenta: 11HS20-0674D-E22-300
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0,12Nm(16.99 uncji)
Prąd znamionowy/faza: 0,67A
Napięcie: 6.20V
Rezystancja fazowa: 9,20omów
Indukcyjność: 5,70mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 28x28mm
Długość silnika: 51mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Napięcie jazdy: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300PPR
Sygnał wyjściowy: 2 kanały
Średnica wału: Φ5mm
Częstotliwość wyjściowa: ≤30KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	12
Moment trzymania(oz.in)	16.99
Prąd znamionowy(A)	0.67
Rozdzielczość enkodera	300PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
