Nema 8 Silnik krokowy z zamkniętą pętlą 0,02Nm(2,83oz.in)) Enkoder 1000PPR(4000CPR)

1 opinii - Napisz opinię

227.44zł

5 + 217.20zł

10 + 207.88zł

50 + 199.32zł

100 + 191.43zł

w magazynie: 200
Model: 8HS15-0604D-E1000
Waga brutto: 0.14kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

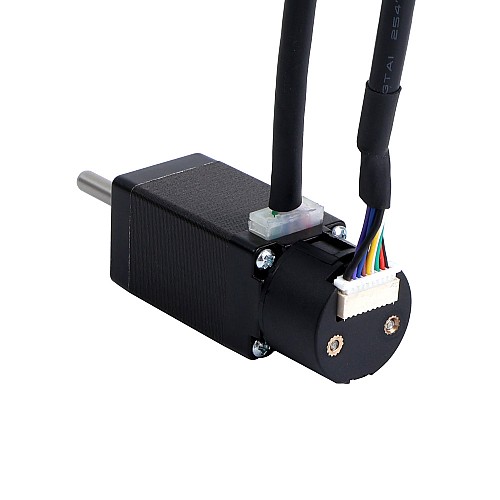

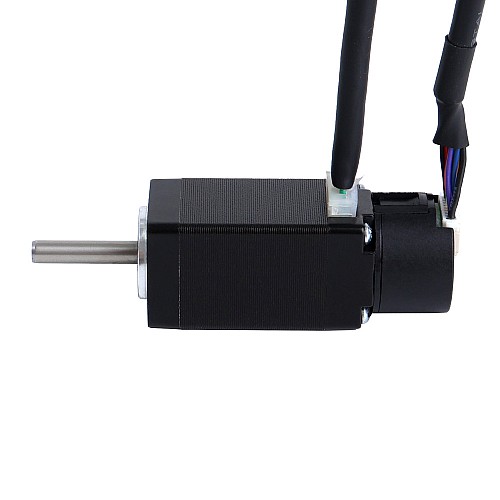

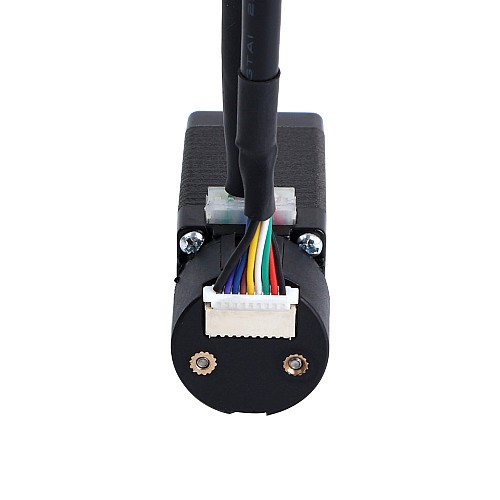

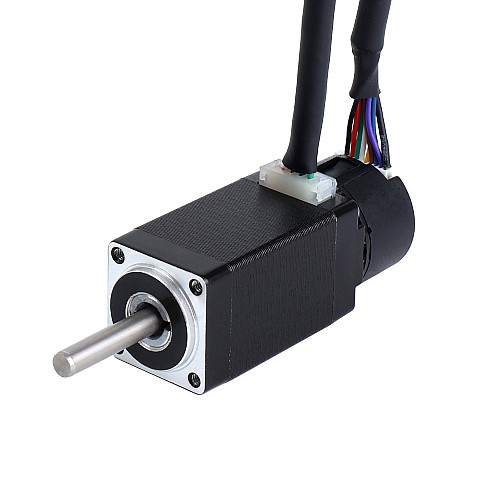

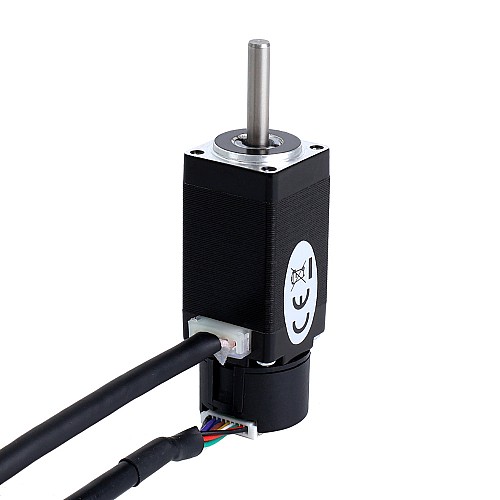

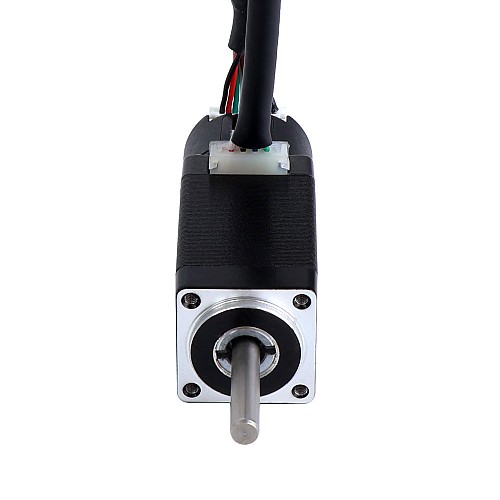

To jest silnik krokowy Nema 8 z zamkniętą pętlą, wyposażony w inkrementalny enkoder optyczny 1000ppr(4000cpr), ma prąd znamionowy 0,6A i moment trzymania 0,02Nm(2,83 uncji cala). Oferuje lepszą dokładność, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne w porównaniu z silnikami krokowymi z otwartą pętlą.

Specyfikacja elektryczna

Numer części producenta: 8HS15-0604D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,02Nm(2,83 uncji cala)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 8,3ohms ± 10%
Indukcyjność: 2,9mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 20 x 20mm
Długość korpusu: 52mm
Średnica wału: Φ4mm
Długość wału: 20mm
Długość przewodu: 500mm
Waga: 0,098kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czarny	Czerwony	Niebieski

Koder	EA+	VCC	GND	EZ+	EZ-	EB+	EB-	EA-
Kolor	Zielony	Czerwony	Czarny	żółty	Fioletowy	Biały	Niebieski	Brązowy

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.9
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	2
Moment trzymania(oz.in)	2.83
Prąd znamionowy(A)	0.6
Rezystancja fazy(ohms)	8.3
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	4
Waga(g)	98
