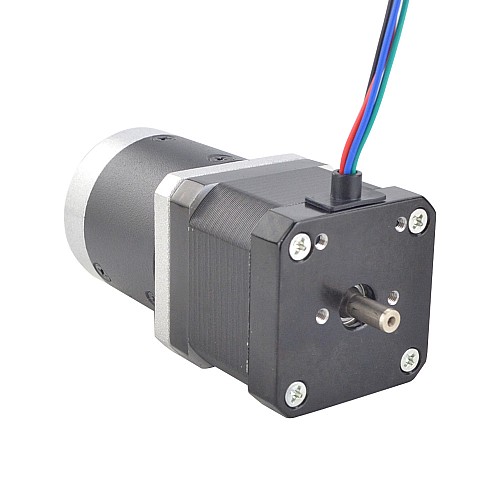

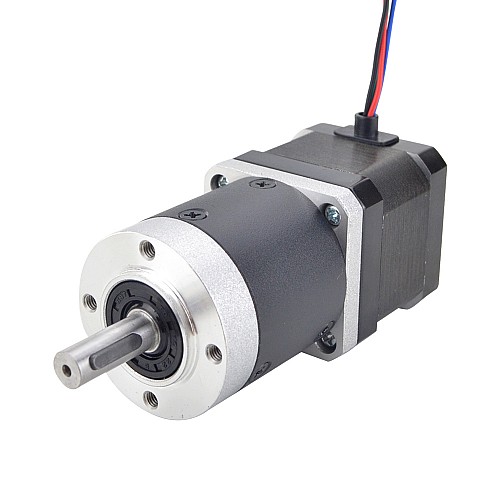

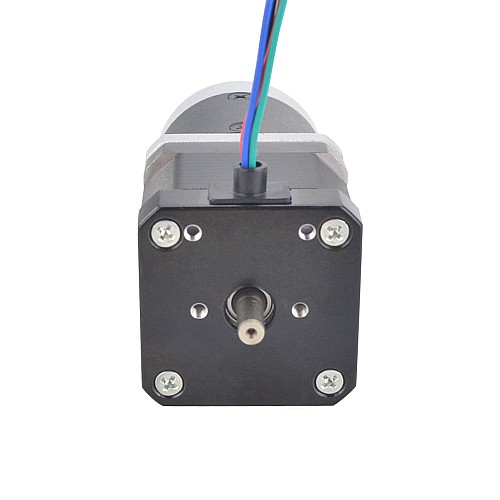

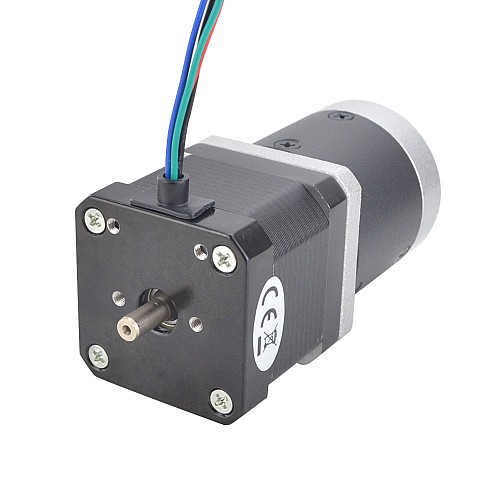

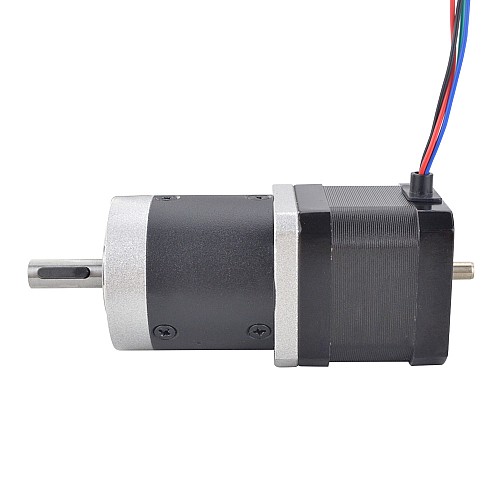

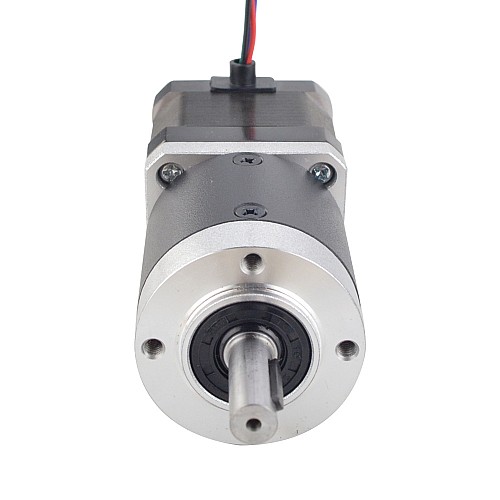

Nema 17 silnikz podwójnym wałem przełożenie 50:1 9.5mm długość tylnego wału

Przerwane

Nema 17 silnikz podwójnym wałem przełożenie 50:1 9.5mm długość tylnego wału

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS15-1684D-HG50-AR3
Waga brutto: 0.70kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 324

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 17HS15-1684D-HG50-AR3
Typ silnika: bipolarny krokowy
Kąt kroku: 0,036stopni
Moment obrotowy bez skrzyni biegów: 39Ncm(55uncji)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,6omów
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 50:1
Wydajność: 85%
Luz na biegu jałowym: <=50arcmin
Maks. Dopuszczalny moment obrotowy: 10Nm(1416.4oz.in)
Moment dopuszczalny moment obrotowy: 15Nm(2124oz.in)
Maks. Obciążenie promieniowe: 100N
Temperatura otoczenia: -10 - 90 ℃
Hałas: <=50dB
Żywotność: 20000 godzin

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 39mm
Długość skrzyni biegów: 48,3mm
Średnica przedniego wału: Φ8mm
Długość przedniego wału: 23,5mm
Średnica tylnego wału: 5mm
Długość tylnego wału: 9,5mm
Długość wpustu: 14mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 582g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17HS15-1684D-EG50-AR4.

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.2
Moment trzymania bez skrzyni biegów(Nm)	0.39
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.6
Specyfikacja fizyczna
Długość ciała(mm)	87.3
Długość ołowiu(mm)	320
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	582
Zarys	<=50arcmin
