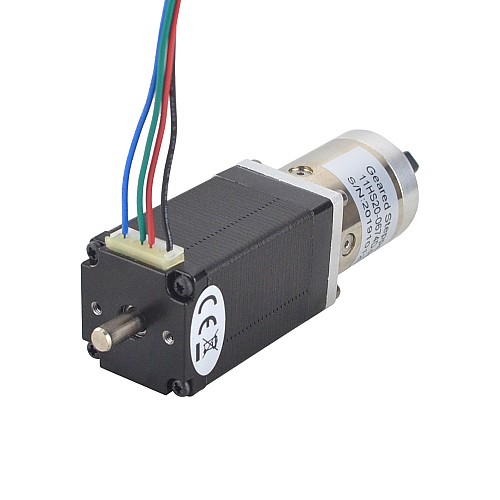

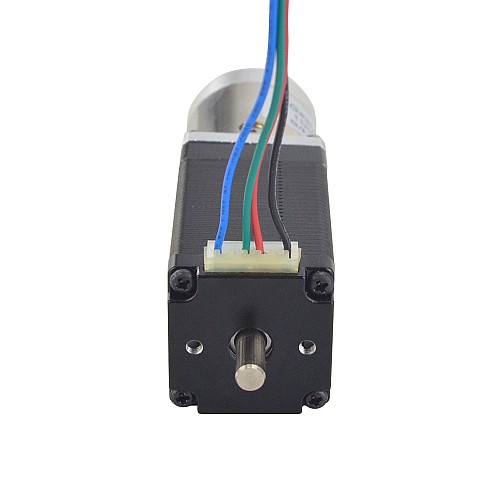

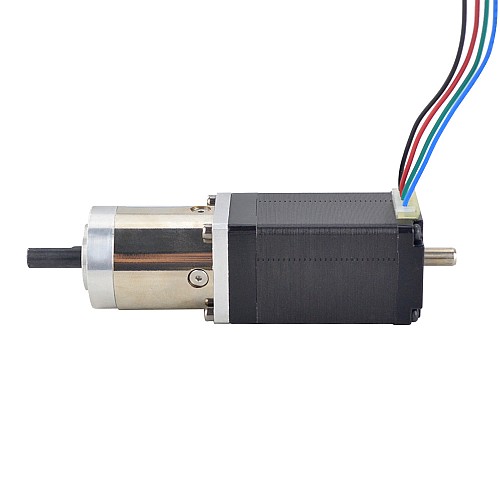

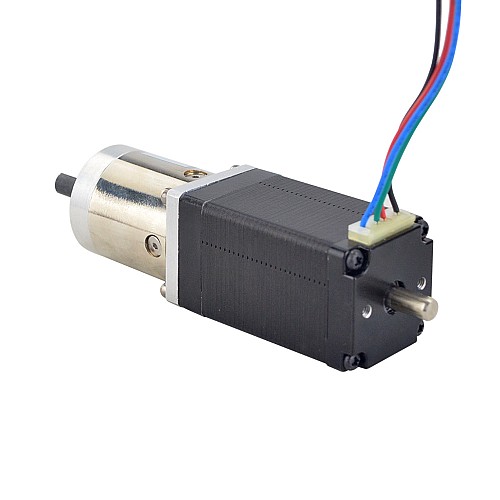

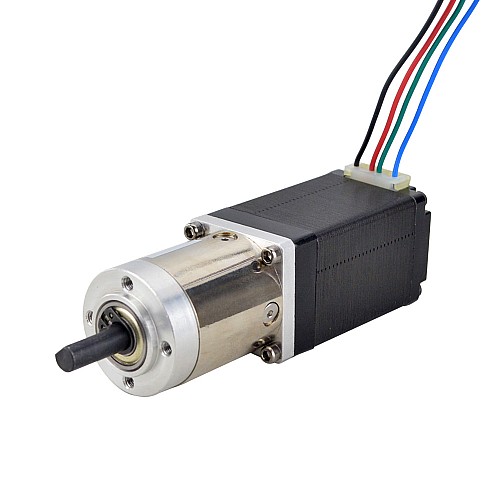

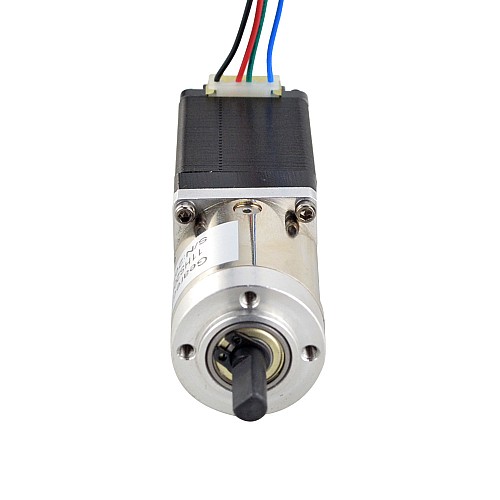

Nema 11 dwubiegunowy silnikz podwójnym wałem L=51mm z przełożeniem 14:1 przekładnia planetarna

0 opinii - Napisz opinię

162.24zł

5 + 153.68zł

10 + 146.01zł

50 + 139.05zł

100 + 132.75zł

w magazynie: 10000
Model: 11HS20-0674D-PG14-AR3
Waga brutto: 0.35kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 11HS20-0674D-PG14-AR3
Typ silnika: dwubiegunowy krokowy
Moment trzymania bez skrzyni biegów: 14Ncm(19.88oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 12omów
Indukcyjność: 6,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 13,73:1
Wydajność: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424,92oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708,2oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Typ skrzyni biegów: Planetarna
Rozmiar ramy: 28x28mm
Długość silnika: 51mm
Długość skrzyni biegów: 35mm
Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Długość tylnego wału: 9,5mm
Średnica tylnego wału: Φ5mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 0,3 kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6.5
Moment trzymania bez skrzyni biegów(Nm)	0.14
Prąd (A)	0.67
Rezystancja fazy(ohms)	12
Specyfikacja fizyczna
Długość ciała(mm)	86
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	13.73
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	300
Zarys	<=3deg
