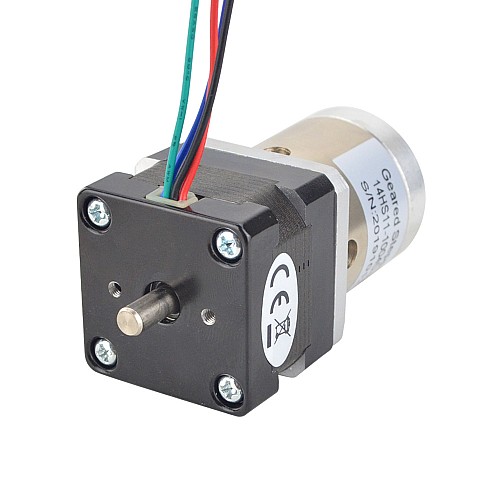

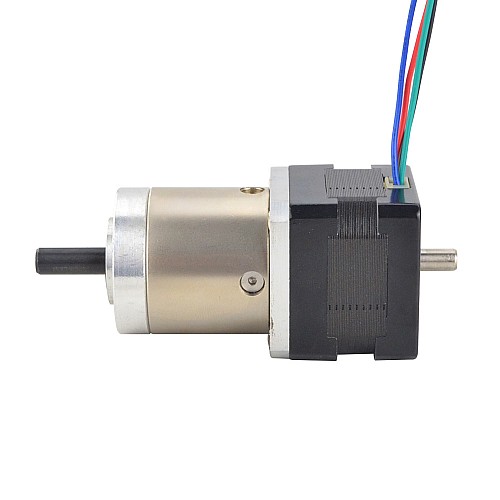

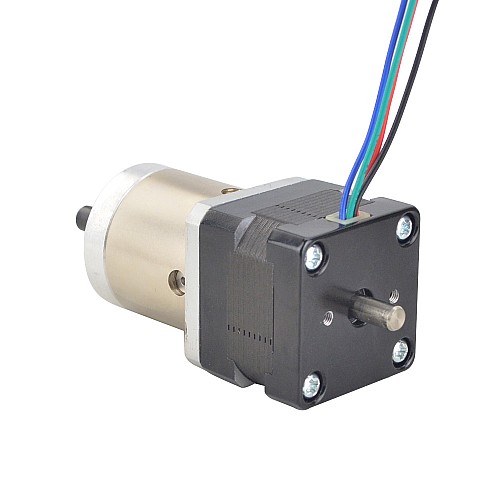

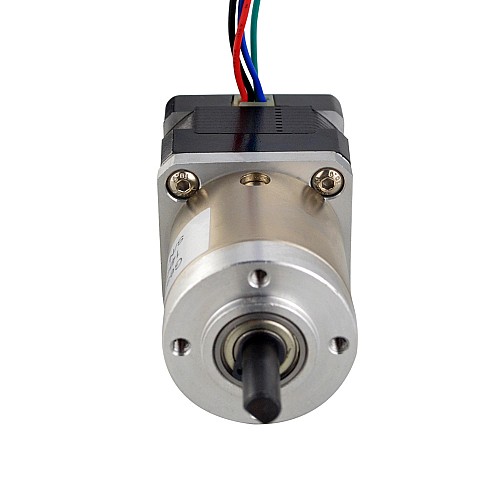

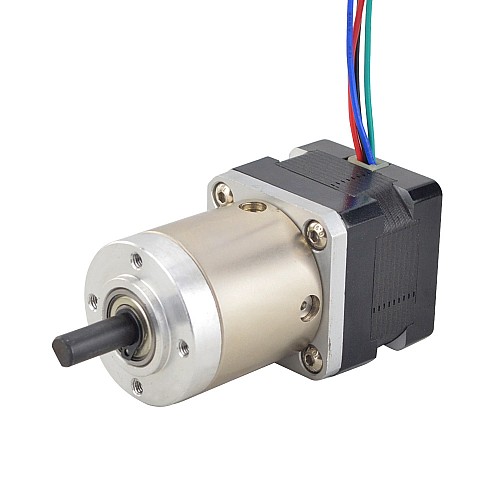

Nema 14 dwubiegunowy silnikz podwójnym wałem L=28mm z przełożeniem 19:1 przekładnia planetarna

0 opinii - Napisz opinię

154.04zł

5 + 145.92zł

10 + 138.60zł

50 + 132.04zł

100 + 126.01zł

w magazynie: Przed Sprzedaż
Model: 14HS11-1004D-PG19-AR3
Waga brutto: 0.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 14HS11-1004D-PG19-AR3
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,125Nm(17.7oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,5ohms
Indukcyjność: 3,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 19:1
Wydajność: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424,92oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708,2oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Typ skrzyni biegów: Planetarna
Rozmiar ramy: 35x35mm
Długość silnika: 28mm
Długość skrzyni biegów: 35,8mm
Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Długość tylnego wału: 9,5mm
Średnica tylnego wału: Φ5mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 0,28 kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.5
Moment trzymania bez skrzyni biegów(Nm)	0.125
Prąd (A)	1
Rezystancja fazy(ohms)	3.5
Specyfikacja fizyczna
Długość ciała(mm)	63.8
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	19
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	280
Zarys	<=3deg

Plik	Rozmiar
14HS11-1004D-PG19-AR3_Full_Datasheet.pdf	153.31KB	Download
14HS11-1004D-PG19-AR3.STEP	1.38MB	Download
14HS11-1004D-PG19-AR3_Torque_Curve.pdf	133.68KB	Download
