Silnik krokowy Nema 8 z zamkniętą pętlą 0,015Nm(2,12oz.in) cala) Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

213.65zł

5 + 204.07zł

10 + 195.29zł

50 + 187.21zł

100 + 179.81zł

w magazynie: 10000
Model: 8HS12-0604D-E1000
Waga brutto: 0.12kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

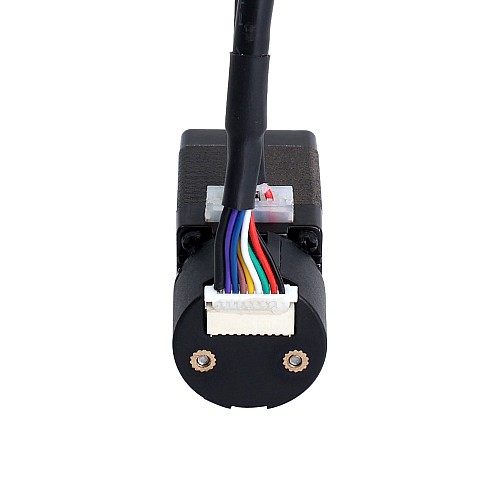

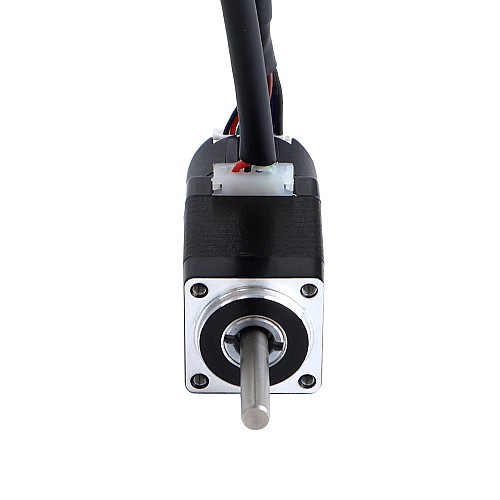

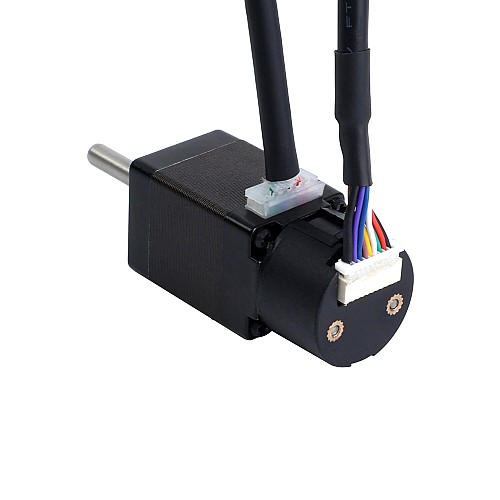

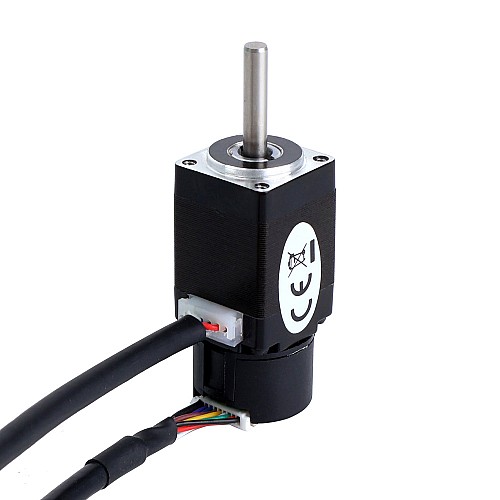

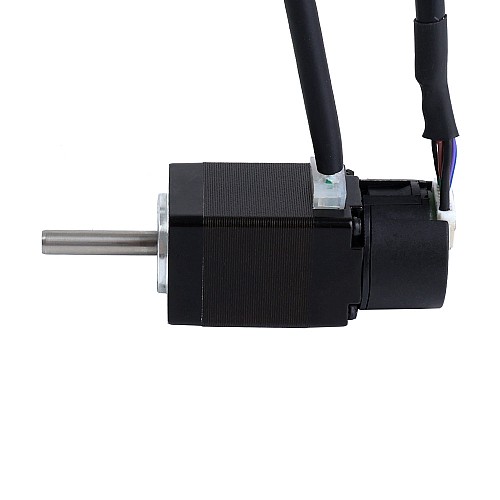

To jest silnik krokowy Nema 8 z zamkniętą pętlą, wyposażony w inkrementalny enkoder optyczny 1000ppr(4000cpr), ma prąd znamionowy 0,6A i moment trzymania 0,015Nm(2,12uncji cala). Oferuje lepszą dokładność, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne w porównaniu z silnikami krokowymi z otwartą pętlą.

Specyfikacja elektryczna

Numer części producenta: 8HS12-0604D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,015Nm(2,12uncji cala)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 6,2ohms ± 10%
Indukcyjność: 1,6mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 20 x 20mm
Długość korpusu: 44mm
Średnica wału: Φ4mm
Długość wału: 20mm
Długość przewodu: 500mm
Waga: 0,08kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

Przypięcie	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czarny	Czerwony	Niebieski

Koder	EA+	VCC	GND	EZ+	EZ-	EB+	EB-	EA-
Kolor	Zielony	Czerwony	Czarny	żółty	Fioletowy	Biały	Niebieski	Brązowy

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.6
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	1.5
Moment trzymania(oz.in)	2.12
Prąd znamionowy(A)	0.6
Rezystancja fazy(ohms)	6.2
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	44
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	4
Waga(g)	80
