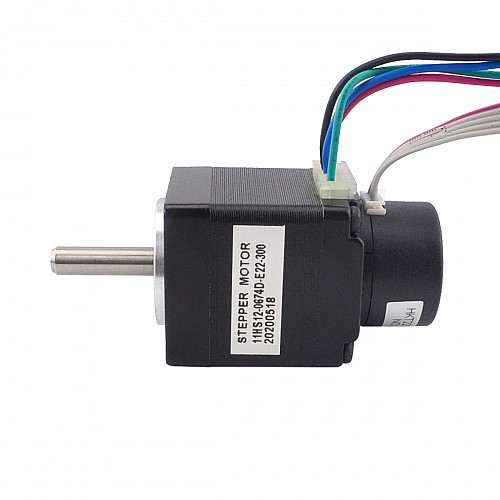

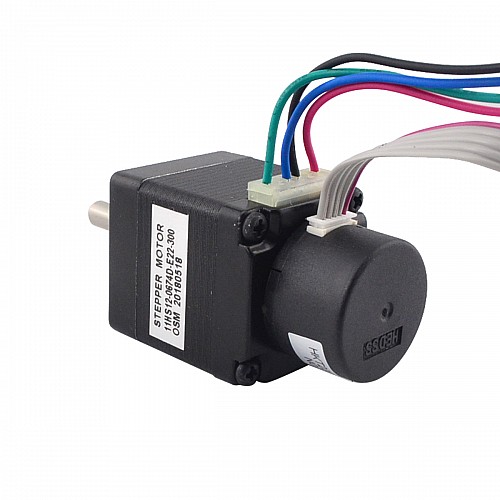

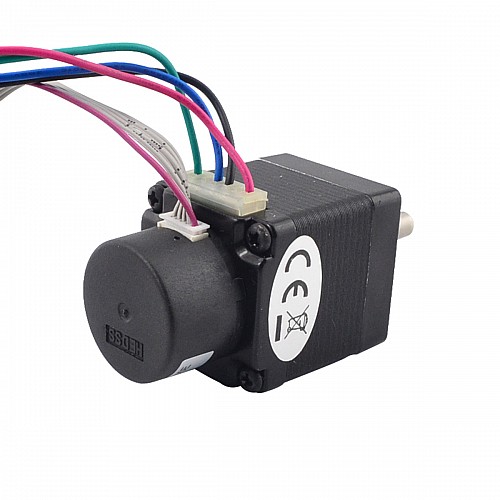

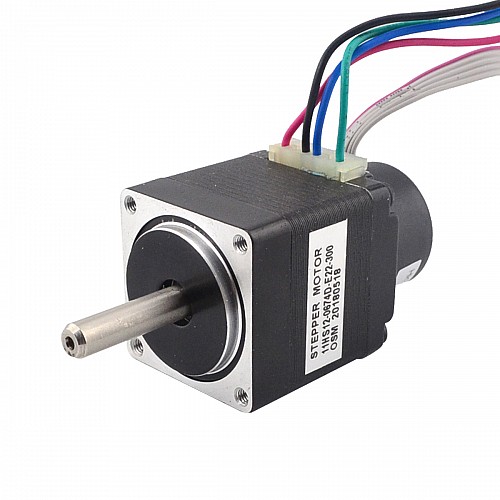

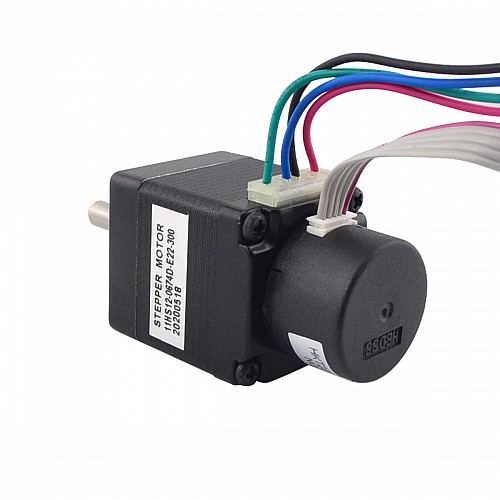

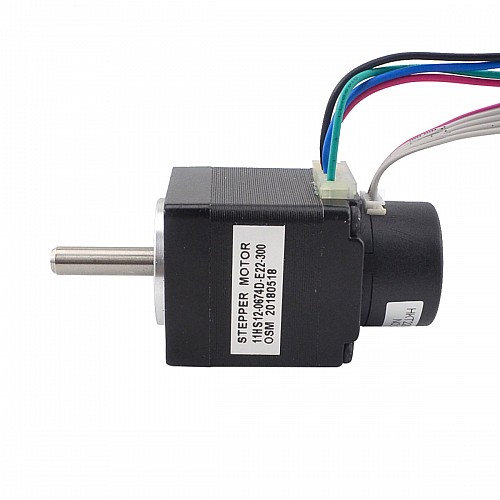

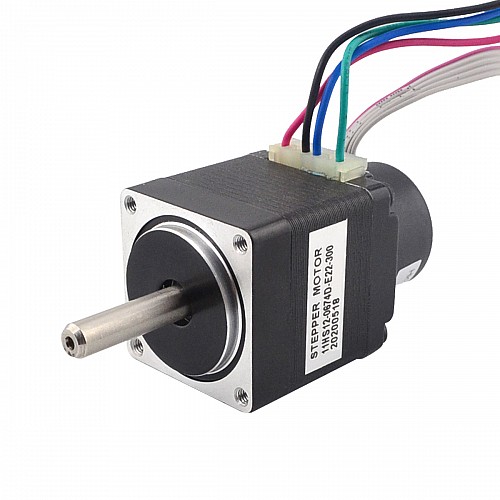

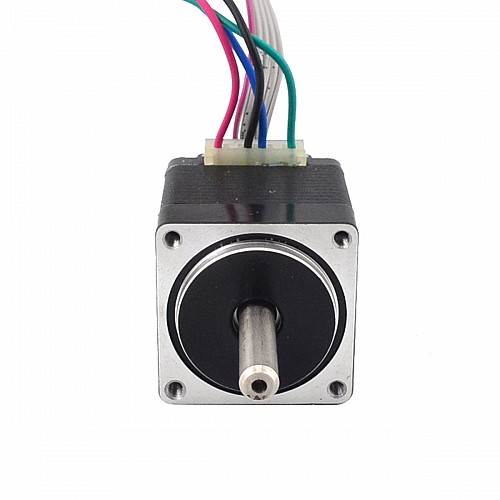

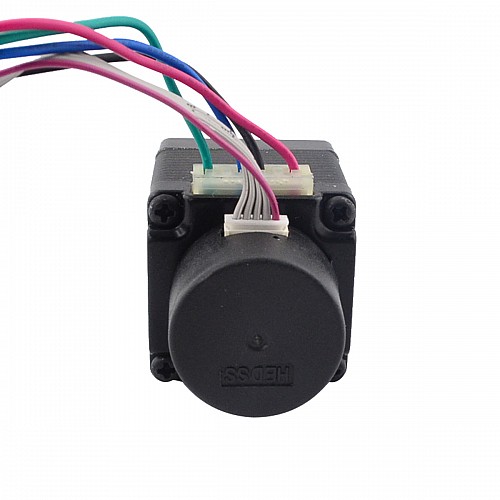

Silnik krokowy Nema 11 w pętli zamkniętej 0,07Nm(9,91oz.in) w enkoderze 300PPR

2 opinii - Napisz opinię

186.59zł

5 + 177.81zł

10 + 169.83zł

50 + 162.51zł

100 + 155.81zł

w magazynie: 10000
Model: 11HS12-0674D-E22-300
Waga brutto: 0.29kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 582

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 11HS12-0674D-E22-300
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0,07Nm(9,91 uncji)
Prąd znamionowy/faza: 0,67A
Napięcie: 3,75V
Rezystancja fazowa: 5,60ohms
Indukcyjność: 4,00mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 28x28mm
Długość silnika: 46mm
Średnica wału: Φ5mm
Długość wału: 20mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie jazdy: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300ppr
Sygnał wyjściowy: 2 kanały
Średnica wału: Φ5mm
Częstotliwość wyjściowa: ≤30KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	4	5
Koder	0V	NC	Ch B	+5V	Ch A

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	7
Moment trzymania(oz.in)	9.91
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	5.6
Rozdzielczość enkodera	300PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	46
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
