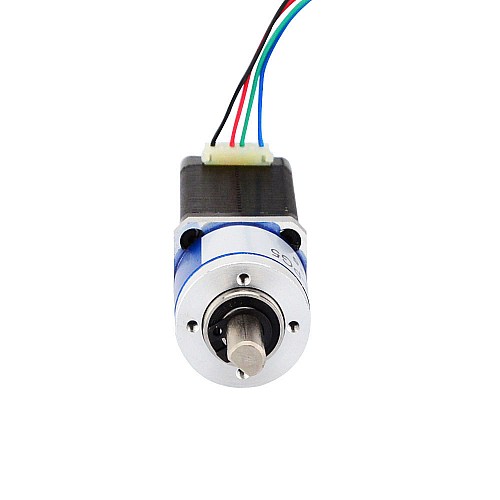

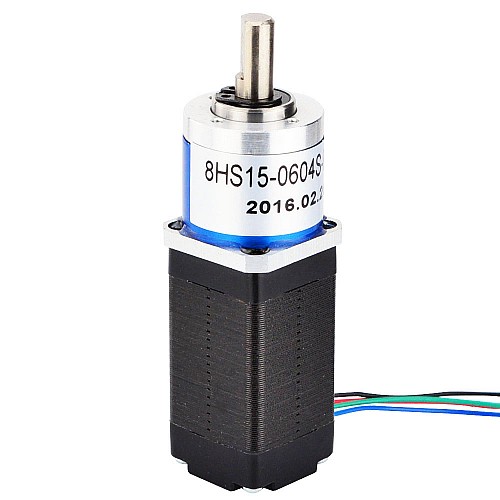

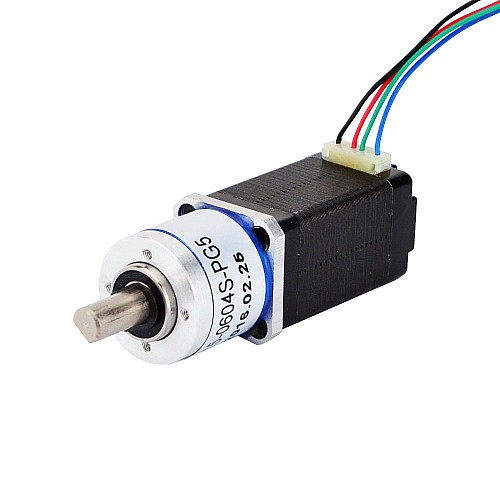

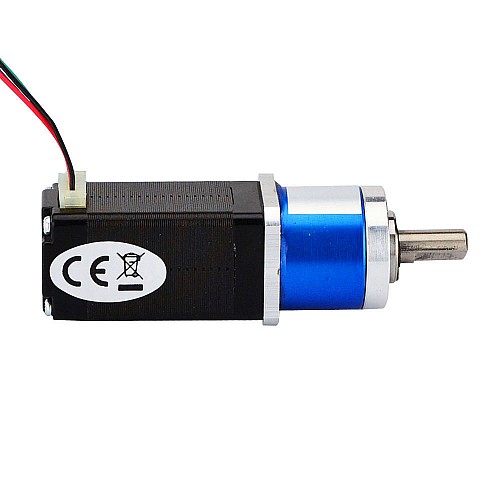

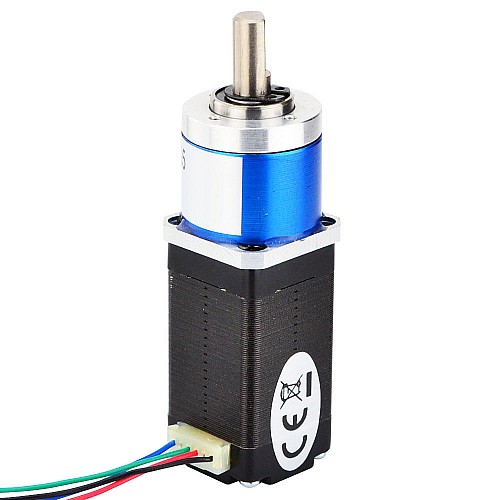

Silnik krokowy Nema 8 bipolarny L=38mm z przekładnią planetarną o przełożeniu 5:1

Bestsellery

Silnik krokowy Nema 8 bipolarny L=38mm z przekładnią planetarną o przełożeniu 5:1

1 opinii - Napisz opinię

189.92zł

5 + 180.52zł

10 + 172.05zł

50 + 164.28zł

100 + 157.23zł

w magazynie: 10000
Model: 8HS15-0604S-PG5
Waga brutto: 0.19kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 8 z korpusem 38mm i prądem znamionowym 0,6A ma zintegrowaną przekładnię planetarną o przełożeniu 4,75:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 8HS15-0604S-PG5
Typ silnika: bipolarny krokowy
Kąt kroku: 0,38stopnia
Moment obrotowy bez skrzyni biegów: 4Ncm(5.66oz.in)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 10omów
Indukcyjność: 5,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 4,75:1
Wydajność: 90%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 0,5Nm(70.8uncji)
Moment dopuszczalny moment obrotowy: 1Nm(141.6oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 20 x 20mm
Długość silnika: 38mm
Długość skrzyni biegów: 21.2mm
Średnica wału: Φ6mm
Długość wału: 15mm
Długość cięcia w kształcie litery D: 9mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 120g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.5
Moment trzymania bez skrzyni biegów(Nm)	0.04
Prąd (A)	0.6
Rezystancja fazy(ohms)	10
Specyfikacja fizyczna
Długość ciała(mm)	58.5
Długość ołowiu(mm)	300
Długość wału(mm)	15
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	4.75
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	120
Zarys	<=3deg

Plik	Rozmiar
8HS15-0604S-PG5_Full_Datasheet.pdf	142.3KB	Download
8HS15-0604S-PG5.STEP	2MB	Download
8HS15-0604S-PG5_Torque_Curve.pdf	137.86KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
