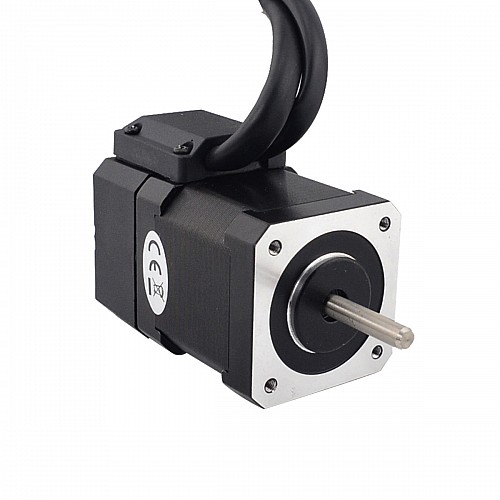

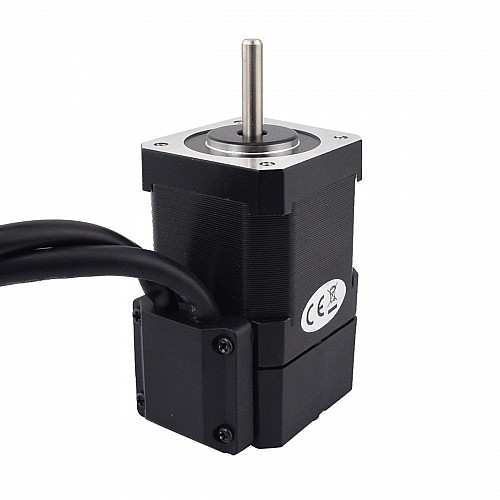

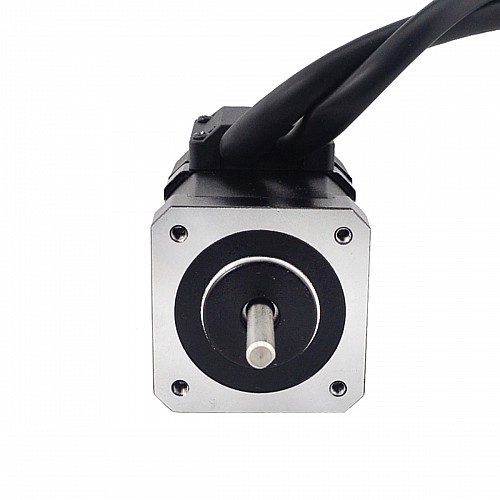

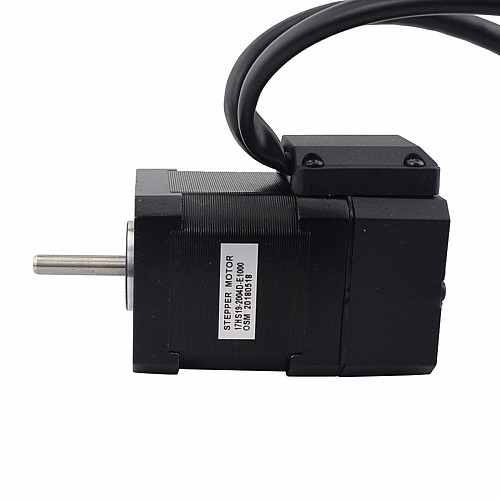

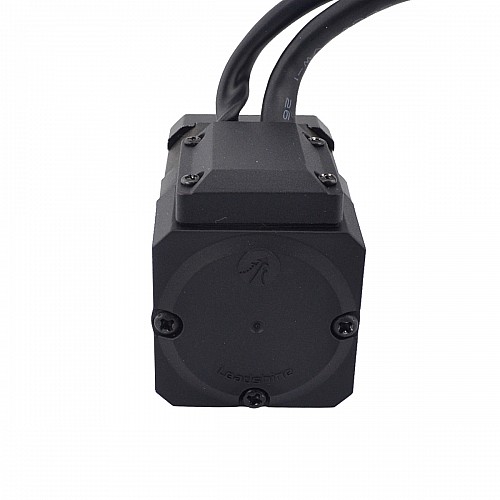

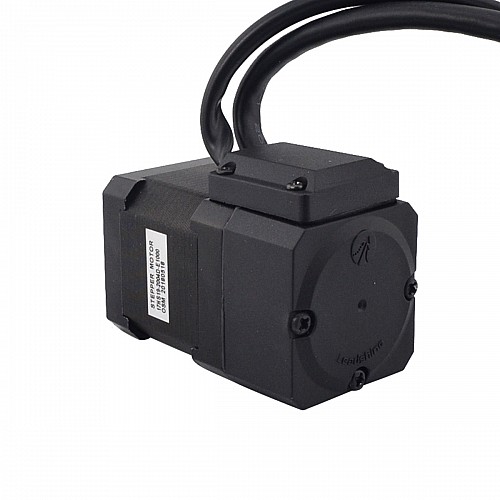

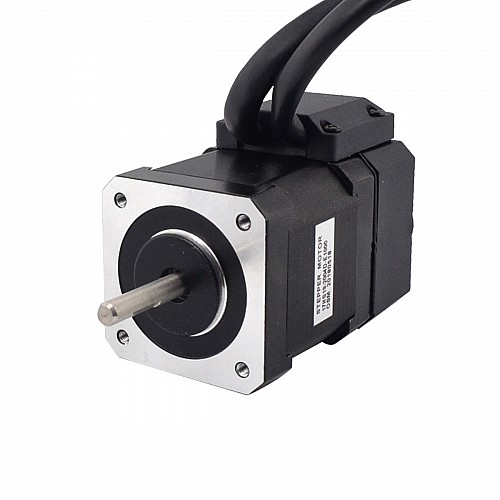

Silnik krokowy Nema 17 z zamkniętą pętlą 59Ncm(83.55oz.in) z enkoderem 1000PPR(4000CPR)

Bestsellery

Silnik krokowy Nema 17 z zamkniętą pętlą 59Ncm(83.55oz.in) z enkoderem 1000PPR(4000CPR)

1 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS19-2004D-E1000
Waga brutto: 0.55kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja silnika

Numer części producenta: 17HS19-2004D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0.59Nm(83.55oz.in)
Prąd znamionowy/faza: 2,0A
Napięcie: 2,80V
Rezystancja fazy: 1,4ohm
Indukcyjność: 3,00mH ± 20%(1KHz)
Rozmiar ramy: 42x42mm
Długość silnika: 72mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie zasilania: 4,5 V do 5,5V
Prąd wyjściowy: 20mA
Rozdzielczość: 1000PPR(4000CPR)
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600 obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17HS19-2004D-E1K.

Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	59
Moment trzymania(oz.in)	83.55
Prąd znamionowy(A)	2.0
Rezystancja fazy(ohms)	1.4
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	72
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Seria produktu	Silnik krokowy w pętli zamkniętej
Średnica wału(mm)	5
