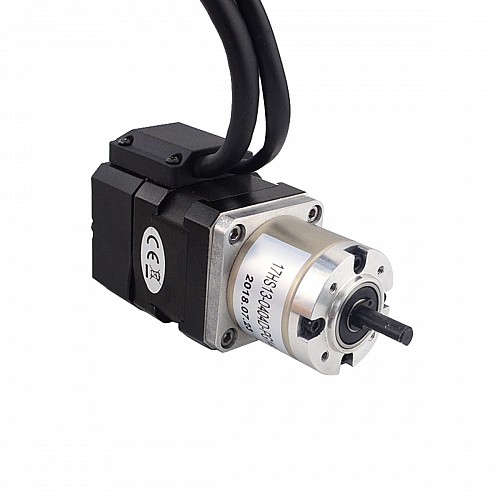

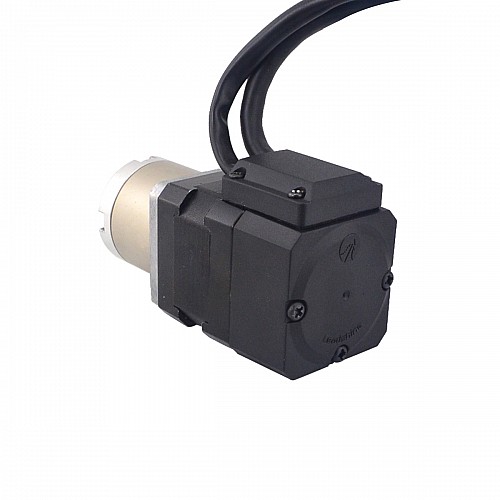

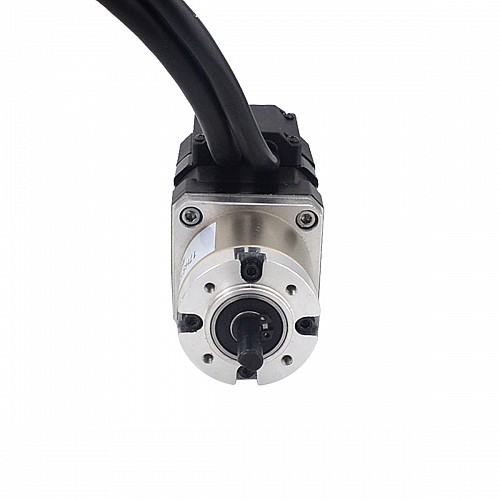

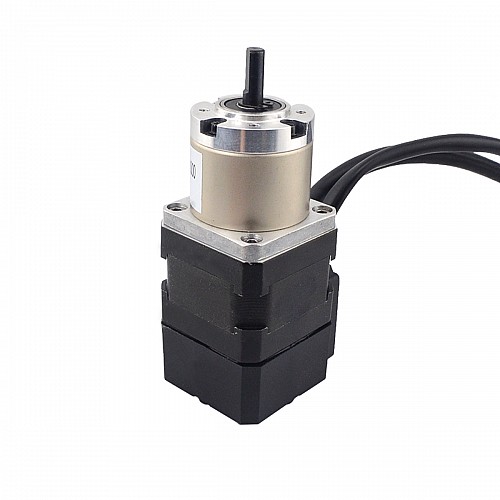

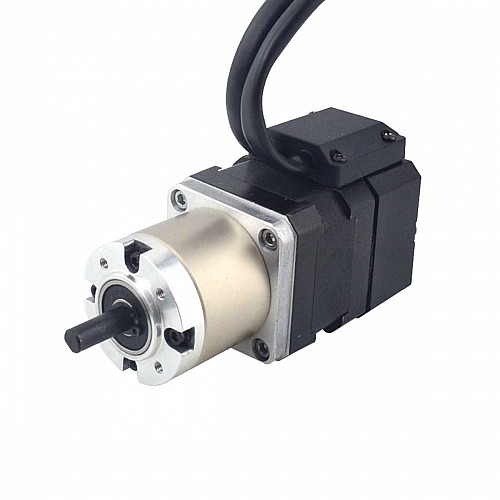

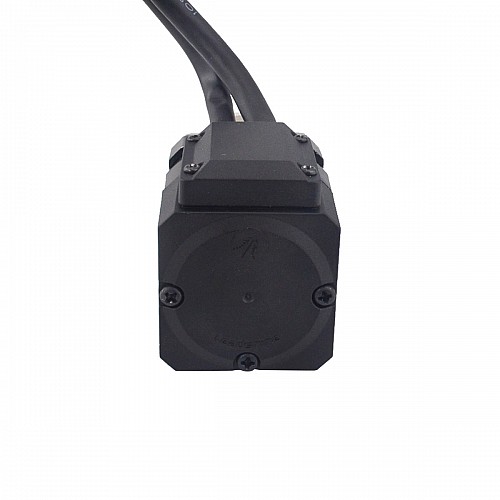

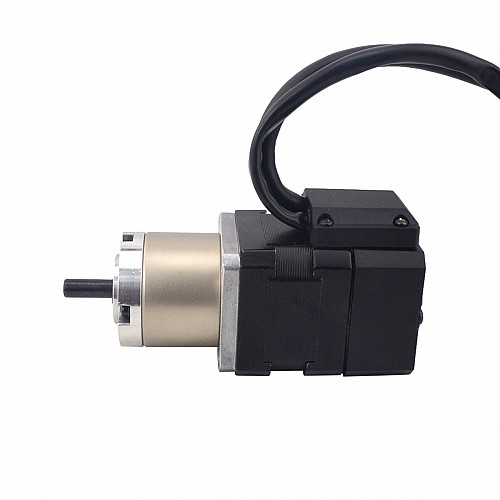

Nema 17 z zamkniętą pętlą z przekładnią krokową L=34mm Przełożenie przekładni 14:1 Enkoder 1000PPR

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS13-0404D-PG14-E1000
Waga brutto: 0.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 49

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 17HS13-0404D-PG14-E1000
Typ silnika: bipolarny krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,22Nm(31,16uncji)
Prąd znamionowy/faza: 0,40A
Rezystancja fazowa: 30omów
Napięcie: 12,00V
Indukcyjność: 37mH±20%(1KHz)
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 35mm
Przełożenie: 13.73
Wydajność: 81%
Średnica wału: Φ6mm
Długość wału: 18mm
Luz w stanie bez obciążenia: <=1stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424,92uncji)
Moment dopuszczalny moment obrotowy: 5Nm(708.2oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 4,5 V do 5,5V
Prąd wyjściowy: 20mA
Rozdzielczość: 1000PPR(4000CPR)
Sygnał wyjściowy: 2kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Zasoby

Arkusz danych silnika: 17HS13-0404D-PG14-E1000.pdf

Rodzaj produktu
Rodzaj produktu	Silnik z zamkniętą pętlą
Specyfikacja elektryczna
Indukcyjność(mH)	37
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	22
Prąd znamionowy(A)	0.4
Rezystancja fazy(ohms)	30
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Typ różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość wału(mm)	18
Klasa IP	40
Przełożenie(xx:1)	14 : 1
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	6
Typ wału wyjściowego	D

Plik	Rozmiar
17HS13-0404D-PG14-E1000_Full_Datasheet.pdf	160.06KB	Download
17HS13-0404D-PG14-E1000.STEP	2.03MB	Download
17HS13-0404D-PG14-E1000_Torque_Curve.pdf	182.24KB	Download
