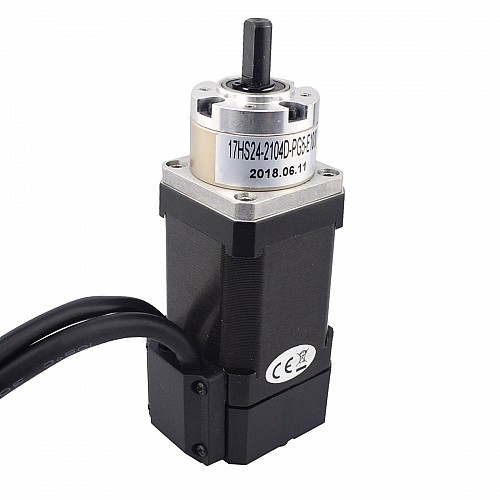

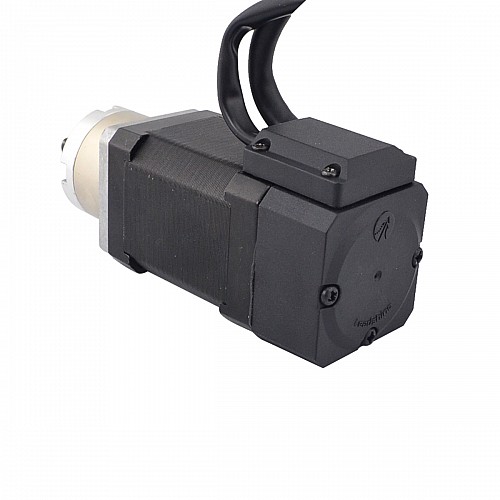

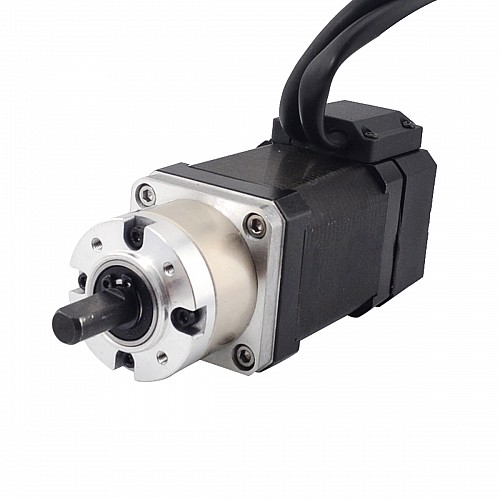

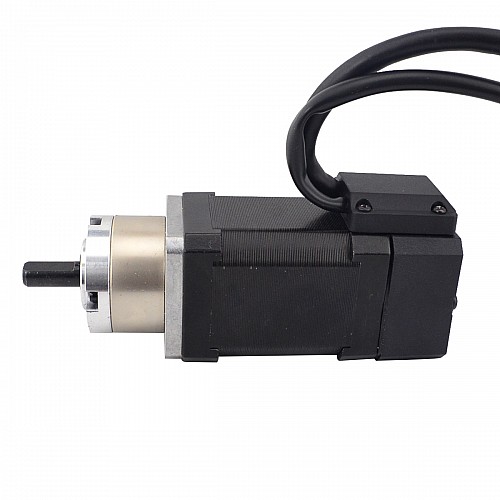

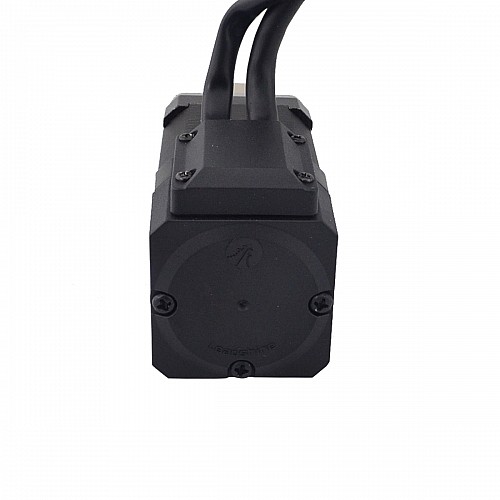

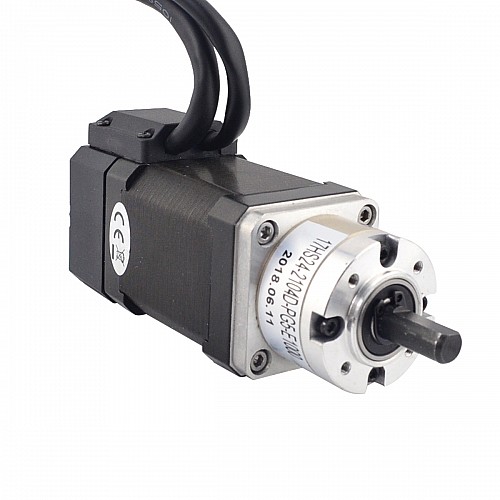

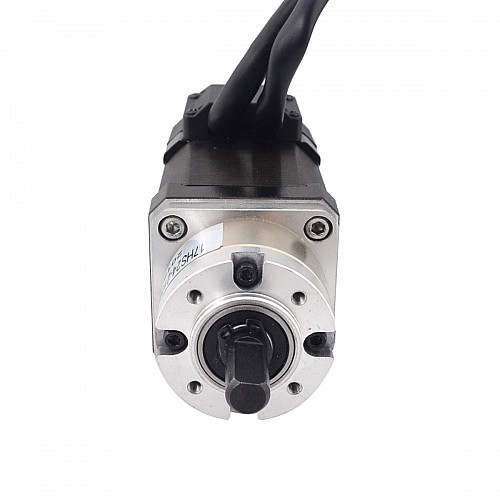

Nema 17 z zamkniętą pętlą z przekładnią krokową L=60mm Gear Raio 5:1 Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS24-2104D-PG5-E1000
Waga brutto: 0.81kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 93

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 17HS24-2104D-PG5-E1000
Typ silnika: bipolarny krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,65Nm(92,07uncji)
Prąd znamionowy/faza: 2.10A
Rezystancja fazowa: 1,6omów
Napięcie: 3.36V
Indukcyjność: 3,00mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 27,3mm
Przełożenie: 5.18
Wydajność: 90%
Średnica wału: Φ7mm
Długość wału: 12mm
Luz w stanie bez obciążenia: <=3stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.84oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 4,5 V do 5,5V
Prąd wyjściowy: 20mA
Rozdzielczość: 1000PPR(4000CPR)
Sygnał wyjściowy: 2kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	65
Prąd znamionowy(A)	2.1
Rezystancja fazy(ohms)	1.6
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	60
Długość wału(mm)	12
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	7
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D
