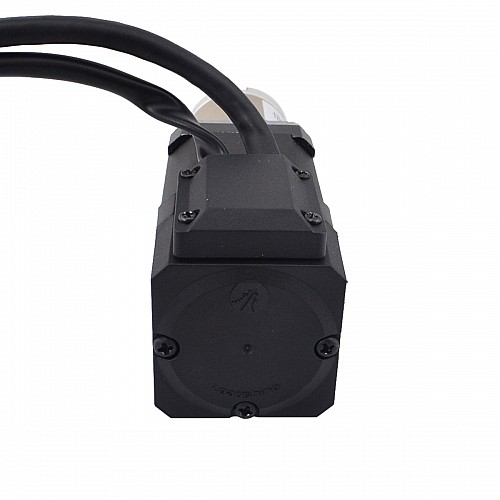

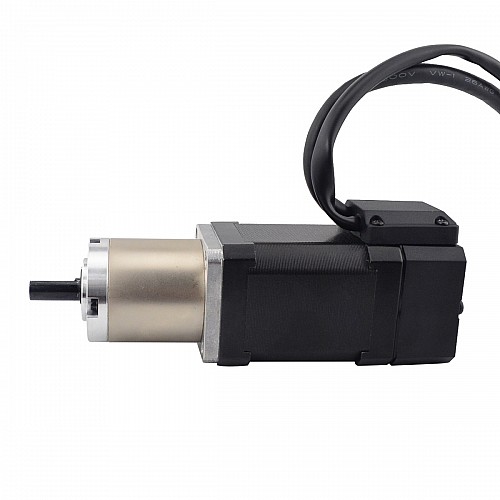

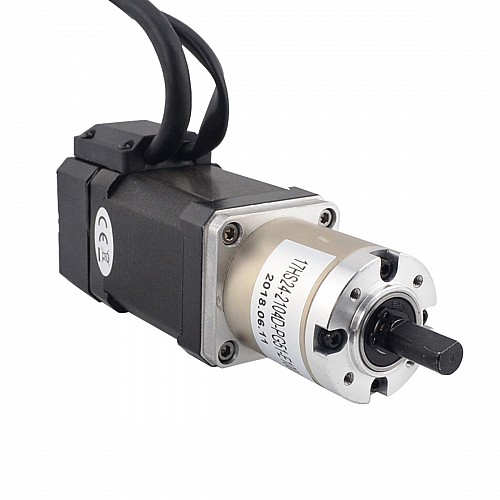

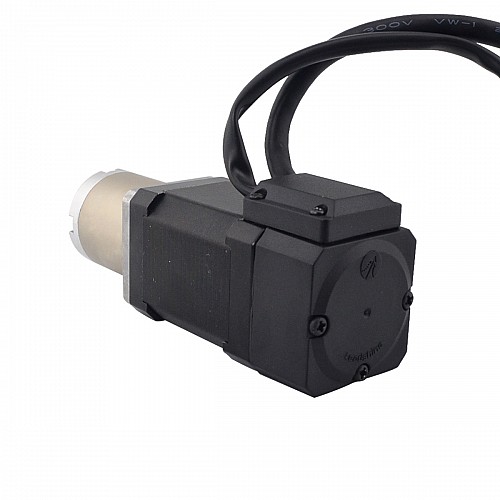

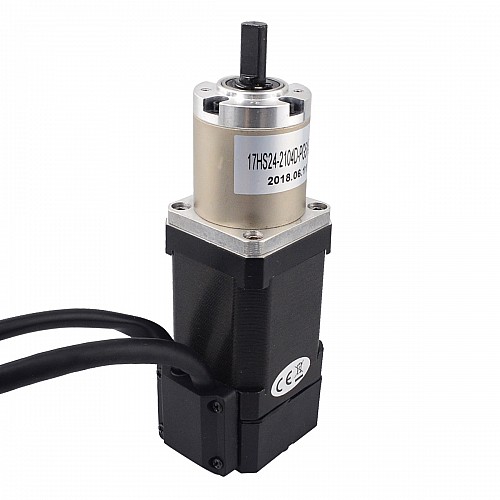

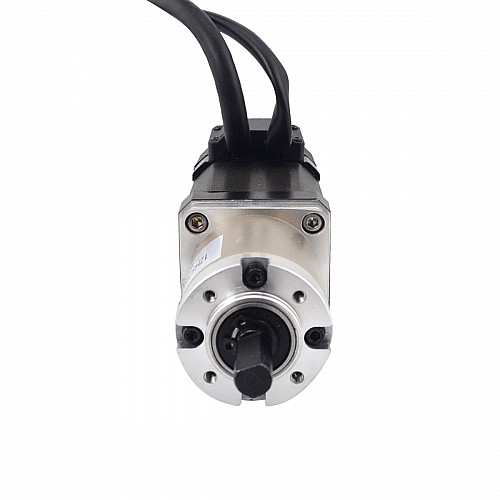

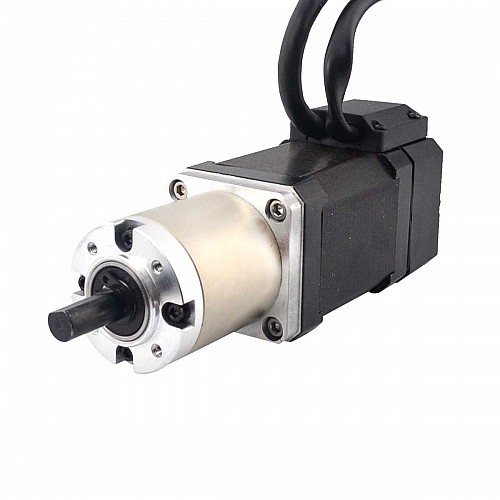

Nema 17 z zamkniętą pętlą z przekładnią krokową L=60mm Przełożenie przekładni 51:1 Enkoder 1000PPR

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS24-2104D-PG51-E1000
Waga brutto: 0.90kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 29

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 17HS24-2104D-PG51-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku bez skrzyni biegów: 1,8stopnia
Moment trzymania bez skrzyni biegów: 0,65Nm(92,07uncji)
Prąd znamionowy/faza: 2.10A
Rezystancja fazowa: 1,6omów
Napięcie: 3.36V
Indukcyjność: 3,00mH±20%(1KHz)
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 42,7mm
Przełożenie: 50,89
Wydajność: 70%
Średnica wału: Φ8mm
Długość wału: 12mm
Luz w stanie bez obciążenia: <=3stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.84oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 4,5 V do 5,5V
Prąd wyjściowy: 20mA
Rozdzielczość: 1000PPR(4000CPR)
Sygnał wyjściowy: 2kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Zasoby

Arkusz danych silnika: 17HS24-2104D-PG51-E1000.pdf

Specyfikacja elektryczna
Indukcyjność(mH)	3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	65
Prąd znamionowy(A)	2.1
Rezystancja fazy(ohms)	1.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	60
Długość wału(mm)	12
Klasa IP	40
Przełożenie(xx:1)	51 : 1
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ wału wyjściowego	D
