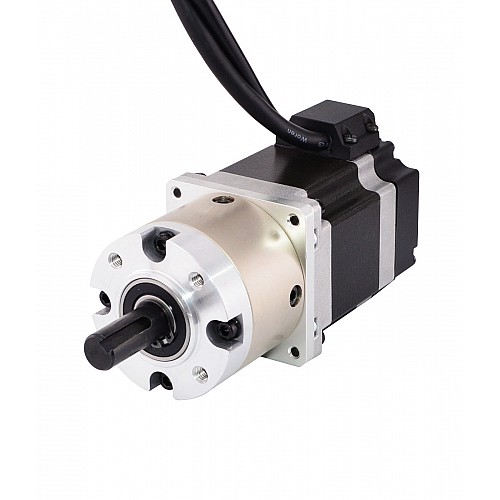

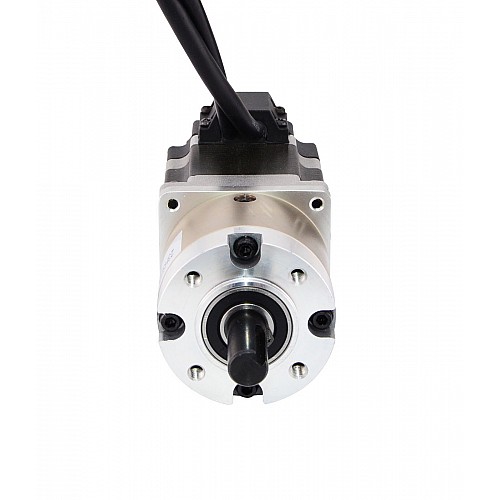

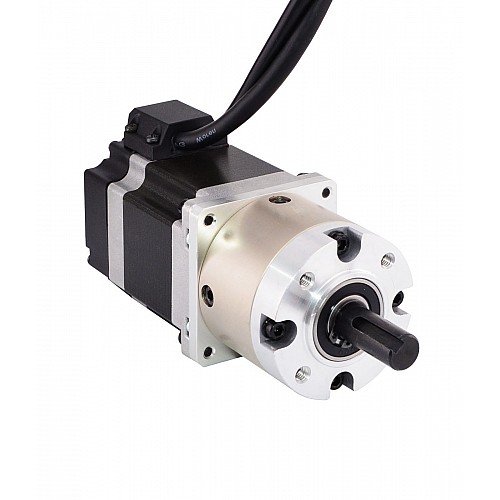

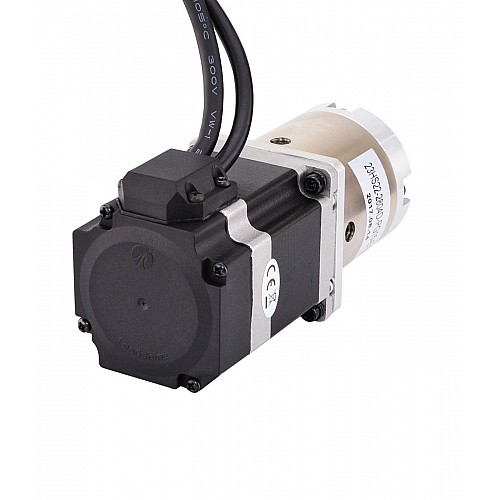

Nema 23 z zamkniętą pętlą z przekładnią krokową L=56mm Przełożenie 15:1 Enkoder 1000PPR (4000CPR)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 23HS22-2804D-PG15-E1000
Waga brutto: 1.70kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja silnika

Numer części producenta: 23HS22-2804D-PG15-E1000
Typ silnika: bipolarny krokowy
Rozmiar ramy: 57x57mm
Długość silnika: 56mm
Kąt kroku bez skrzyni biegów: 1,8 stopnia
Moment trzymania bez skrzyni biegów: 1,25 Nm (177 uncji)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9 oma
Napięcie: 2,6 V
Indukcyjność: 2,5 mH ± 20% (1 KHz)
Liczba wyprowadzeń: 4
Długość ołowiu: 500 mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 60mm
Przełożenie: 15,3
Wydajność: 80%
Średnica wału: Φ12mm
Długość wału: 30mm
Długość wpustu: 20mm
Szerokość wpustu: 4mm
Luz w stanie bez obciążenia: <=3 stopnia
Maksymalny dopuszczalny moment obrotowy: 30 Nm (4248.4 uncji)
Moment dopuszczalny moment obrotowy: 50Nm (7080.6oz.in)
Maksymalne obciążenie osiowe wału: 100N
Maksymalne obciążenie promieniowe wału: 200N

Specyfikacja enkodera

Typ enkodera: przyrostowy
Napięcie jazdy: 5 V
Prąd wyjściowy: 55mA
Rozdzielczość: 1000PPR (4000CPR)
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ8mm
Częstotliwość wyjściowa: ≤1 MHz
Prędkość jazdy: ≤5000 obr./min
Ochrona IP: IP20

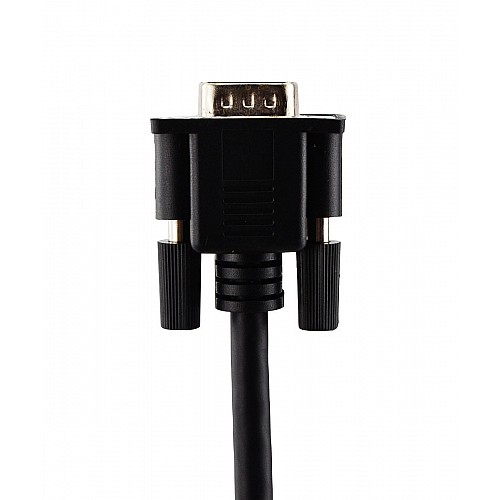

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 23HS22-HG15-E1000.

Specyfikacja elektryczna
Indukcyjność(mH)	2.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	125
Prąd znamionowy(A)	2.8
Rezystancja fazy(ohms)	0.9
Rozdzielczość enkodera	1000
Typ enkodera	Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	56
Długość wału(mm)	30
Klasa IP	40
Przełożenie(xx:1)	15 : 1
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	12
Typ wału wyjściowego	D

Plik	Rozmiar
23HS22-2804D-PG15-E1000_Full_Datasheet.pdf	166.26KB	Download
23HS22-2804D-PG15-E1000.STEP	6.35MB	Download
23HS22-2804D-PG15-E1000_Torque_Curve.pdf	169KB	Download
