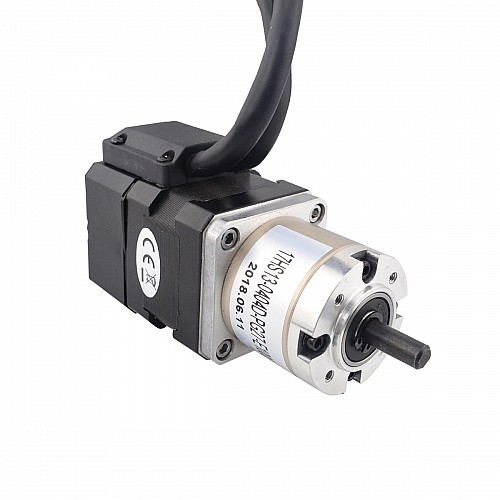

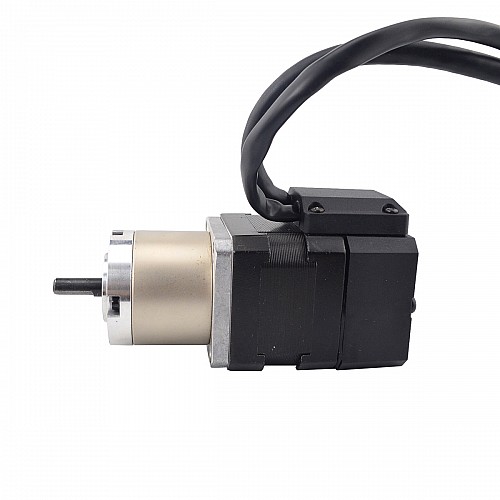

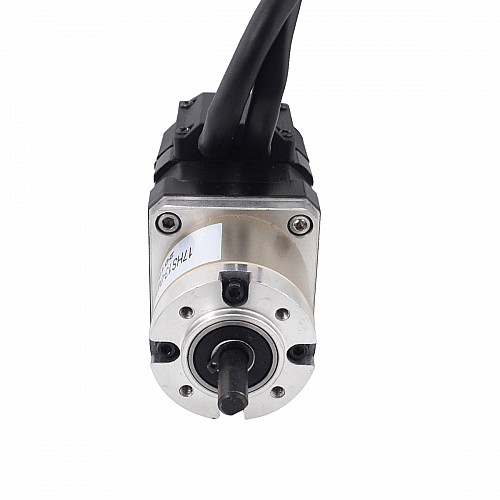

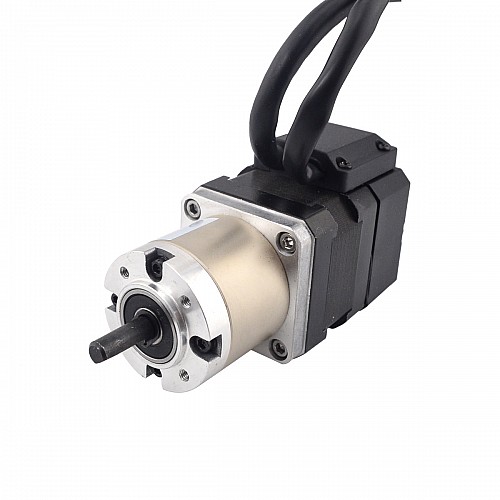

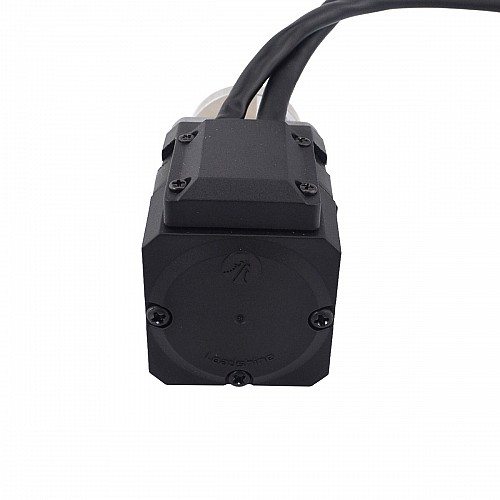

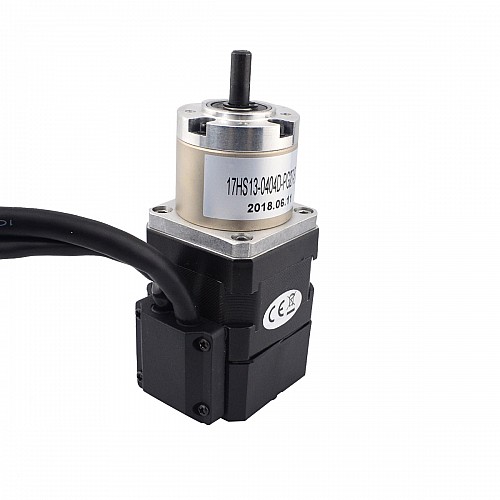

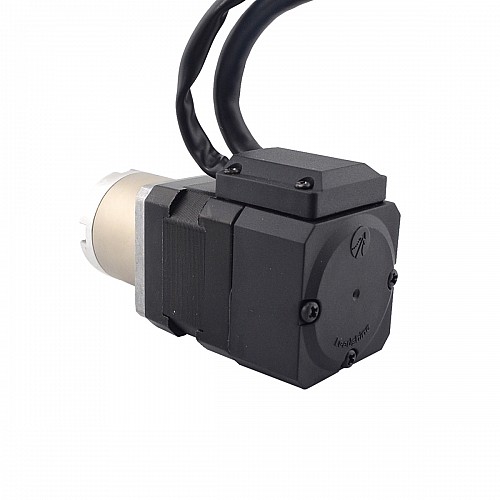

Nema 17 z zamkniętą pętlą z przekładnią krokową L=34mm Przełożenie przekładni 27:1 Enkoder 1000PPR

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS13-0404D-PG27-E1000
Waga brutto: 0.61kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 54

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 17HS13-0404D-PG27-E1000
Typ silnika: bipolarny krokowy
Kąt kroku bez skrzyni biegów: 1,8 stopnia
Moment trzymania bez skrzyni biegów: 0,22 Nm (31,16 uncji)
Prąd znamionowy/faza: 0,40A
Rezystancja fazowa: 30 omów
Napięcie: 12,00 V
Indukcyjność: 27mH ± 20% (1 KHz)
Liczba wyprowadzeń: 4
Długość ołowiu: 500 mm

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Długość skrzyni biegów: 35mm
Przełożenie: 26,85
Wydajność: 81%
Średnica wału: Φ6mm
Długość wału: 18 mm
Luz w stanie bez obciążenia: <=1 stopień
Maksymalny dopuszczalny moment obrotowy: 3 Nm (424,92 uncji)
Moment dopuszczalny moment obrotowy: 5Nm(708.2oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

Typ enkodera: przyrostowy
Napięcie zasilania: 4,5 V do 5,5 V
Prąd wyjściowy: 20mA
Rozdzielczość: 1000PPR (4000CPR)
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600 obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Zasoby

Arkusz danych silnika: 17HS13-0404D-PG27-E1000.pdf

Specyfikacja elektryczna
Indukcyjność(mH)	27
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	22
Prąd znamionowy(A)	0.4
Rezystancja fazy(ohms)	30
Rozdzielczość enkodera	1000
Typ enkodera	Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość wału(mm)	18
Klasa IP	40
Przełożenie(xx:1)	27 : 1
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	6
Typ wału wyjściowego	D
