TS Series 3.0Nm(424.83oz.in) 1-osiowy zestaw krokowy z zamkniętą pętlą CNC Silnik Nema 23 i sterownik

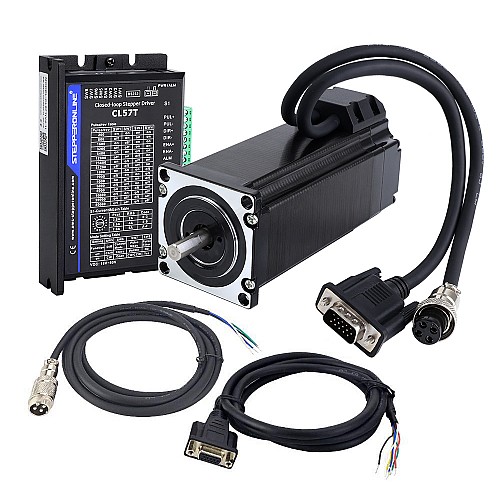

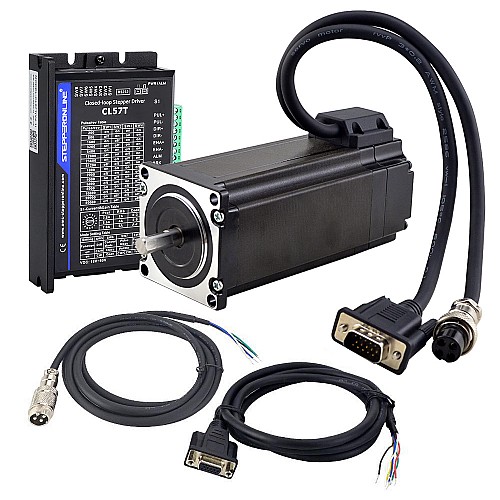

Przedmioty w zestawie

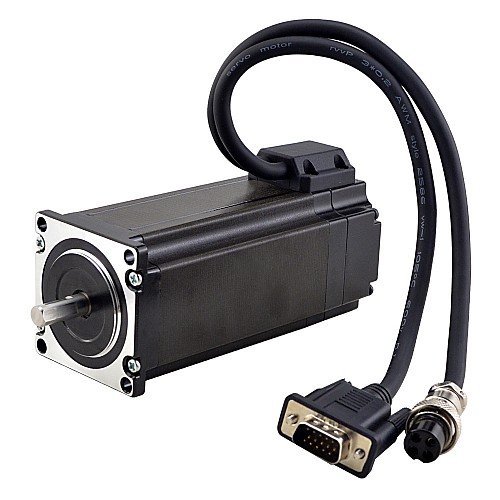

• 1 x 23HS45-4204D-E1000 : Silnik krokowy z zamkniętą pętlą 3,0Nm

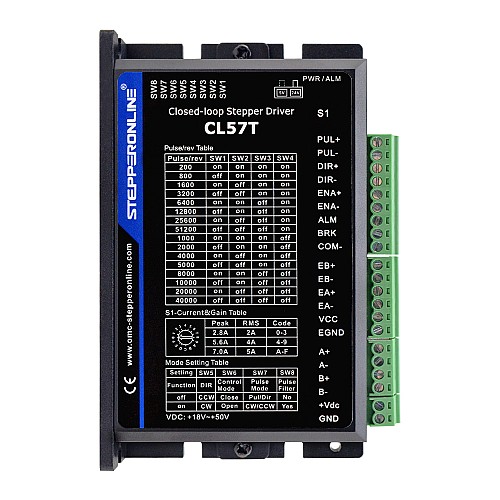

• 1 x CL57T-V41: Nema 23/Nema 24 Sterownik silnika krokowego z zamkniętą pętlą V4.1
• 1 x CABLE-PC-1: kabel do debugowania RS232
• 1 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
• 1 x CM2M-20: przedłużacz silnika RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16

Specyfikacja silnika

• Numer części: 23HS45-4204D-E1000
• Liczba faz: 2
• Moment trzymania: 3,0Nm(424,83uncji)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,82omów
• Indukcyjność: 3,6mH ± 20% ( 1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 138mm
• Średnica wału: Φ8mm
• Długość wału: 21mm
• Długość wału D-Cut: 15mm
• Długość ołowiu: 300mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Typ enkodera: optyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Min. napięcie zasilania: 4V
• Maks. napięcie zasilania: 5 V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5 V
• Niskie napięcie wyjściowe: 4,5 V
• Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

• Numer części: CL57T
• Szczytowy prąd wyjściowy: 0 ~ 8A
• Napięcie wejściowe: +24~48VDC (typowe 36VDC)
• Prąd sygnału logicznego: 7~16mA (typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5 μS
• Dostępny interfejs debugowania RS232

• Szerszy zakres prędkości roboczej
• Zmniejszone nagrzewanie silnika i bardziej wydajne
• Płynny ruch i bardzo niski poziom hałasu silnika
• Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Połączenie silnika i enkodera

Połączenie kabla przedłużającego silnika

Podłączenie kabla przedłużającego enkodera
