TS Series 3 Axis 3,0Nm(424,83oz.in) Zestaw krokowy z zamkniętą pętlą Nema 23 z zasilaczem

TS Series 3 Axis 3,0Nm(424,83oz.in) Zestaw krokowy z zamkniętą pętlą Nema 23 z zasilaczem

0 opinii - Napisz opinię

920.59zł

5 + 891.10zł

10 + 863.46zł

50 + 837.52zł

100 + 813.08zł

w magazynie: 10000
Model: 3-CLTS30A-V41
Waga brutto: 8.25kg
Certyfikowany: ISO, CE

Sprzedane: 197

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

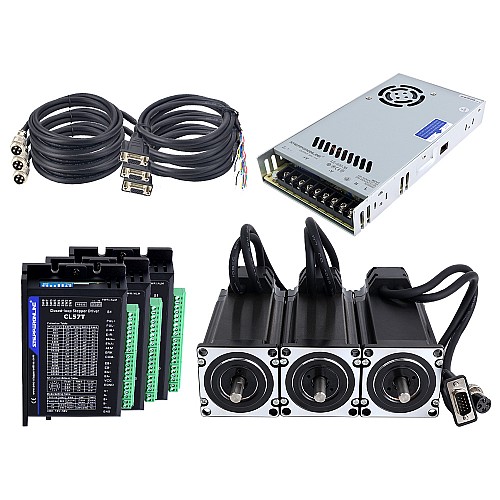

Ten zestaw CNC zawierał:

3 x CL57T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0-8,0 A 24-48 VDC dla silnika krokowego Nema 17, 23, 24
3 x 23HS45-4204D-E1000: silnik krokowy Nema 23 z zamkniętą pętlą 3.0Nm/424.83oz.in Enkoder 1000PPR
1 x LE-400-36: 400W 36V 11.0A 115/230V Zasilacz z silnikiem krokowym Zestawy routerów CNC
1 x CABLE-PC-1: kabel do debugowania RS232
3 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
3 x CM2M-20: RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16 do silników krokowych Nema 23 i 24 z zamkniętą pętlą(tylko do modeli silników z wtyczką lotniczą)

Specyfikacja silnika

Numer części producenta: 23HS45-4204D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3,0Nm(424,83oz.in)
Prąd znamionowy/faza: 4.2A
Rezystancja fazowa: 0,82omów
Indukcyjność: 3,6mH ± 20%(1KHz)
Rozmiar ramy: 57x57mm
Długość ciała: 138mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału D-CUT: 15mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

Specyfikacja sterownika

Napięcie wejściowe 24-48VDC, prąd szczytowy wyjściowy 0-8,0A
Zamknięta pętla, eliminuje utratę synchronizacji
Dostępny interfejs debugowania RS232
Nie potrzebujesz wysokiego marginesu momentu obrotowego
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Specyfikacja zasilania

Numer części: LE-400-36
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 36V
Prąd wyjściowy: 11,0A
Nominalna moc wyjściowa: 400W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Zasilacze w tym zestawie będziemy sukcesywnie wymieniać na najnowszy model: LE-400-36. Nowy zasilacz to ultracienki zasilacz zoptymalizowany pod kątem automatyki przemysłowej. Podczas procesu wymiany każdy magazyn może losowo wysyłać nowe i stare wersje.

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.6
Kanały sygnału wyjściowego	3
Liczba osi	3
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	18 - 50DC
Prąd znamionowy(A)	4.2
Rezystancja fazy(ohms)	0.82
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	138
Długość ołowiu(mm)	300
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria TS
Średnica wału(mm)	8
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
LE-400-36.pdf	229.45KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	153.57KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	83.63KB	Download
