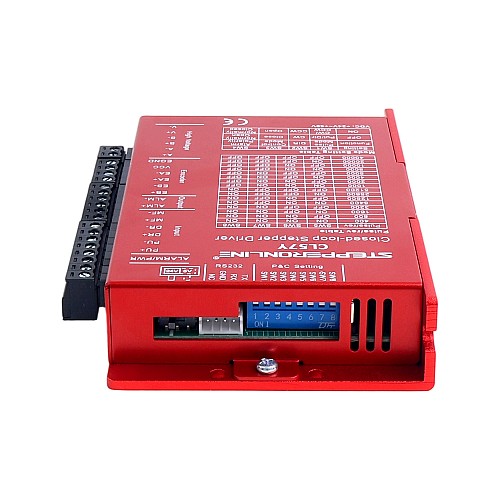

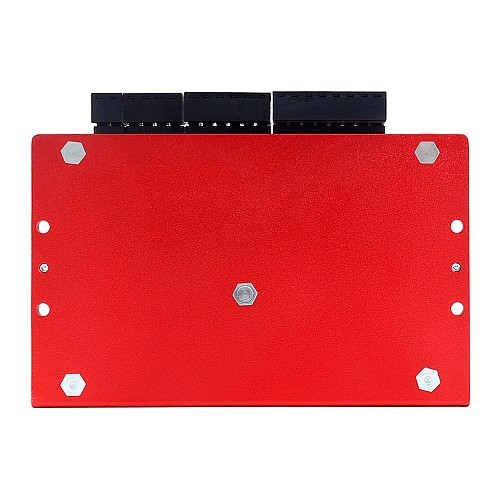

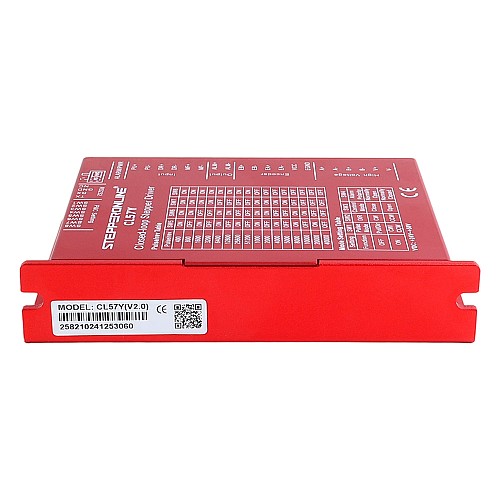

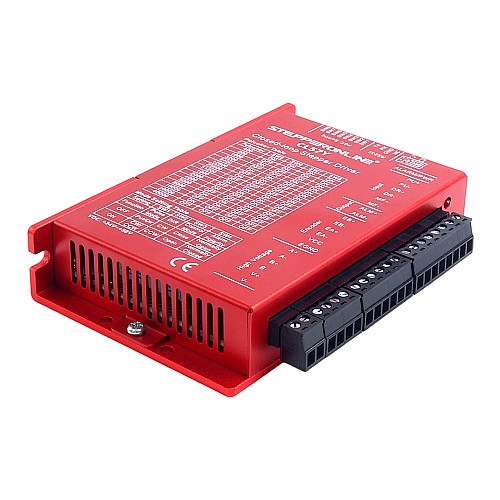

Sterownik Silnika Krokowego z Zamkniętą Pętlą Seria Y V2.0 0-7,0A 24-50VDC do Silników Krokowych Nema 17, 23, 24

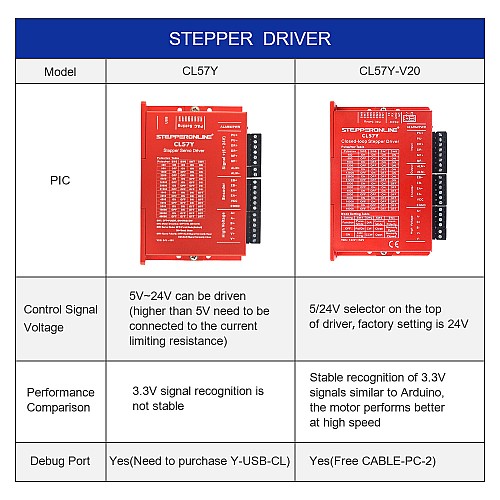

CL57Y-V20 to ulepszona wersja sterownika silnika krokowego z zamkniętą pętlą CL57Y, zaprojektowana w celu zapewnienia większej wszechstronności i łatwości użytkowania. Kluczowe ulepszenia obejmują selektor napięcia logicznego 5V/24V, port debugowania RS232 (zastępujący interfejs USB) i bardziej stabilny odbiór sygnału impulsowego 3,3V.
Pracujący w zakresie napięcia wejściowego 24–50 VDC i zakresie prądu 0–7,0 A, sterownik oferuje solidną i precyzyjną kontrolę dla silników krokowych NEMA 17, 23 i 24, co czyni go odpowiednim dla szerokiej gamy aplikacji sterowania ruchem.
Sterownik zawiera 32-bitowy DSP i technologię sterowania wektorowego, umożliwiając prędkości silnika przekraczające 3000 obr/min. W porównaniu z tradycyjnymi napędami z otwartą pętlą, znacząco redukuje spadek momentu obrotowego przy wysokich prędkościach, poprawiając zarówno wydajność silnika, jak i wykorzystanie momentu obrotowego dla lepszej wydajności i dokładności obróbki. Dodatkowo, regulacja prądu oparta na obciążeniu pomaga zminimalizować nagrzewanie silnika, przedłużając jego żywotność. Wbudowane funkcje wyjścia alarmowego i monitorowania błędu pozycji wspierają bezpieczną i niezawodną integrację systemu.

Kluczowe Cechy

• Bezpłatny kabel debugujący RS232 w zestawie
• Selektor napięcia logicznego 5V/24V
• Bardziej stabilny odbiór sygnału impulsowego 3,3V
• Wykorzystuje nową generację 32-bitowego DSP dla ekonomicznej, stabilnej pracy z doskonałą wydajnością antywibracyjną
• Szeroki zakres napięcia wejściowego: 24-50VDC; obsługuje 16 rozdzielczości mikrokroku
• Wysoka częstotliwość odpowiedzi impulsowej, do 200kHz
• Minimalny spadek momentu obrotowego przy wysokich prędkościach, obsługuje obroty do 3000 obr/min
• Wbudowane sygnały pozycji i wyjścia alarmowego dla uproszczonego monitorowania i sterowania systemem
• Inteligentna regulacja prądu redukuje wibracje, hałas i nagrzewanie silnika, poprawiając ogólną wydajność nawet o 35%
• Konfigurowalny dla trybów pojedynczego impulsu lub podwójnego impulsu (domyślnie fabrycznie: impuls + kierunek)
• Doskonała wydajność przy wysokich prędkościach i sztywność, idealne połączenie zalet serwo i krokowego

Specyfikacje Elektryczne

• Prąd Wyjściowy Szczytowy: 0~7.0A(0~5.6RMS)
• Napięcie Wejściowe: 24~50VDC
• Prąd Wejściowy Logiki: 1~7.5mA
• Częstotliwość Impulsu Wejściowego: 0~200kHz
• Rezystancja Izolacji: 10MΩ

Środowisko Pracy i Inne Specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura Otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura Pracy: 0℃ － 50℃
• Wibracje: 10-50Hz / 0.15mm
• Temperatura Przechowywania: -20℃ － 65℃

Zawartość Opakowania

• 1 x Sterownik CL57Y-V20
• 1 x CABLE-PC-2 (kabel debugujący RS232)
