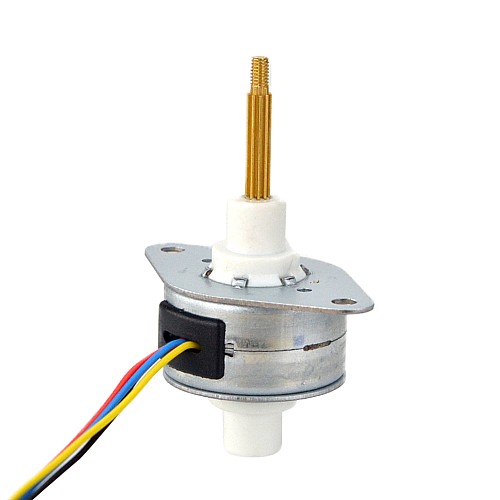

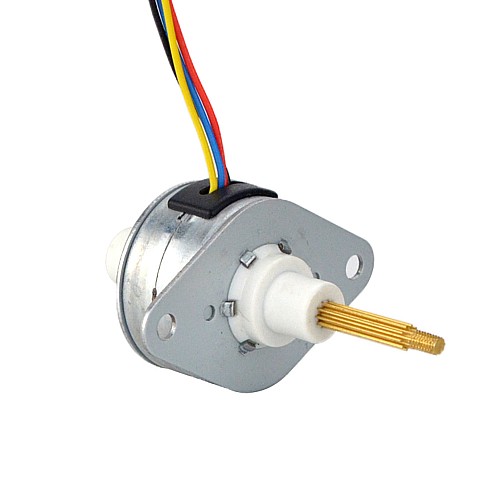

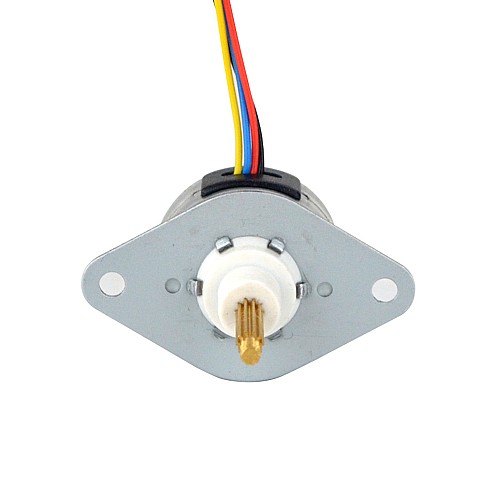

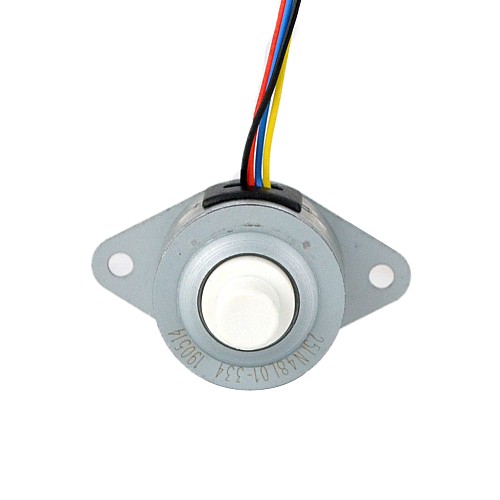

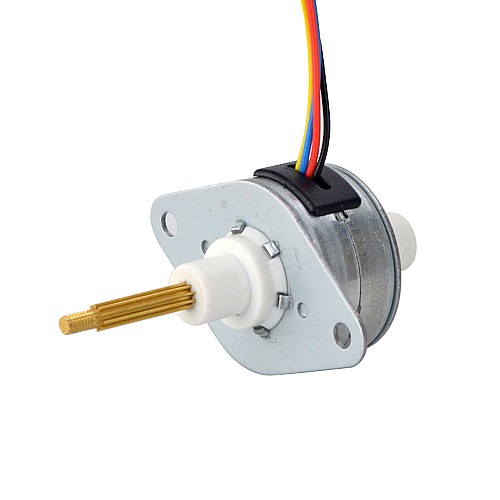

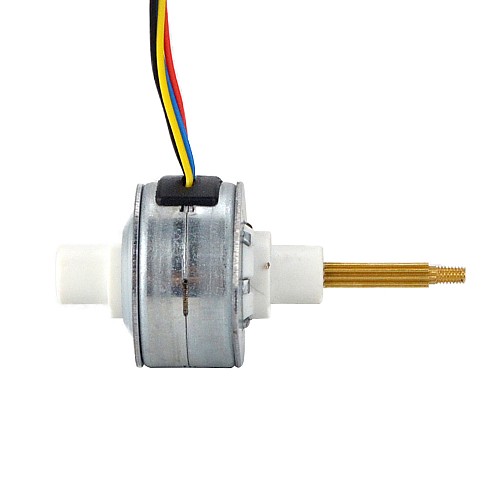

Φ25,2x15mm PM liniowy silnik krokowy w niewoli 0,5A z przewodem 1,22mm/0,048" Przesuw 13,5mm

0 opinii - Napisz opinię

62.98zł

5 + 59.17zł

10 + 55.80zł

50 + 52.78zł

100 + 50.07zł

w magazynie: 10000
Model: 25LN48L01-334
Waga brutto: 0.09kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 25LN48L01-334
Typ silnika: PM Captive Linear Stepper
Faza 2
Kąt kroku: 7,5 stopnia
Prąd znamionowy/faza: 0,5A
Siła ciągu: 30 N (100Hz)
Rezystancja fazowa: 7,2±7%omów(20℃)
Indukcyjność: 4,1mH±20%
Ochrona IP: IP30
Żywotność: 1500000 cykli

Specyfikacja fizyczna

Rozmiar ramy: Φ25mm
Długość korpusu: 14,3mm
Długość skoku: 13,5 mm (0,531 cala)
Średnica śruby pociągowej: Φ3,5mm(0,138")
Ołów/obrót: 1,22mm(0,048")
Ołów/Krok: 0,0254 mm (0,001")
Liczba wyprowadzeń: 4
Długość przewodu: 230mm
Waga: 34g

Połączenie

A+	A-	B+	B-
Czarny	Czerwony	Niebieski	Żółty

Specyfikacja elektryczna
Indukcyjność(mH)	4.1
Kąt kroku(deg.)	7.5
Liczba faz	2
Prąd znamionowy(A)	0.5
Rezystancja fazy(ohms)	7.2
Specyfikacja fizyczna
Długość ciała(mm)	14.3
Długość ołowiu(mm)	230
Klasa IP	30
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0254
Przesuw/rewolucja ołowiu(mm)	1.22
Rozmiar ramy(mm)	Φ25
Średnica śruby pociągowej(mm)	3.5
Travel(mm)	13.5
Typ silnika liniowego	PM Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
