Nema 14 Śrubą Kulową Siłownik Elektryczny 1,5A Skok 50mm 0,14Nm(19,83oz.in) Skok 2mm(0,07874") z Wyłącznikiem Magnetycznym
0 opinii - Napisz opinię
913.42zł
5 + 860.22zł
10 + 812.84zł
50 + 770.45zł
100 + 732.23zł
  • w magazynie: 200
  • Model: LCB14S13BAB15-50D
  • Waga brutto: 0.63kg
  • Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

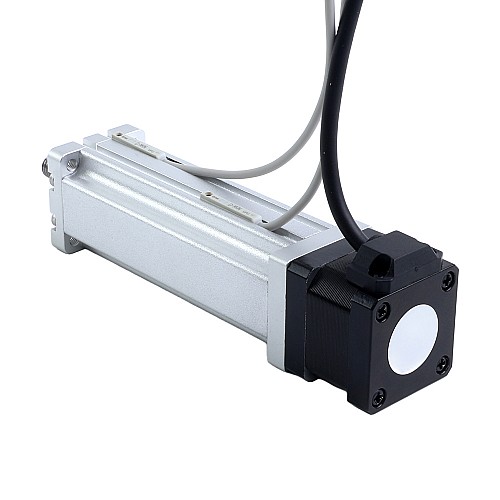

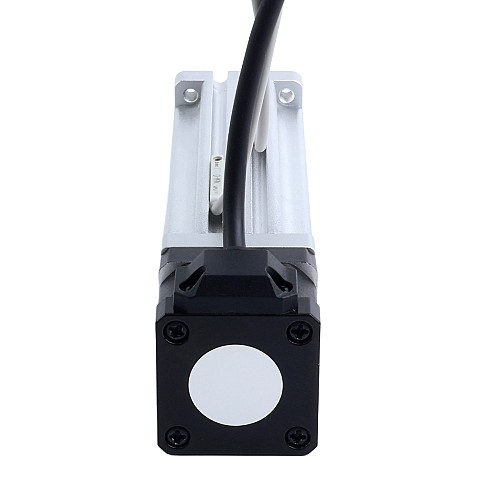

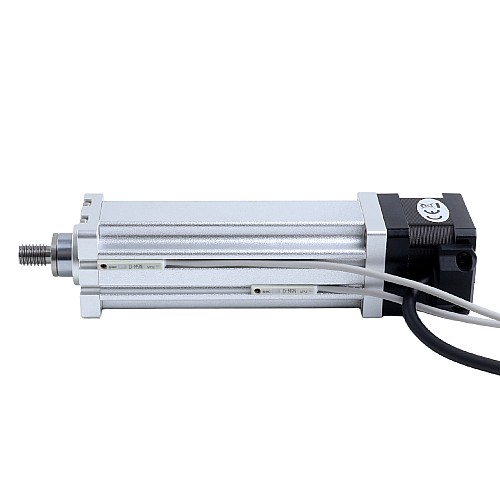

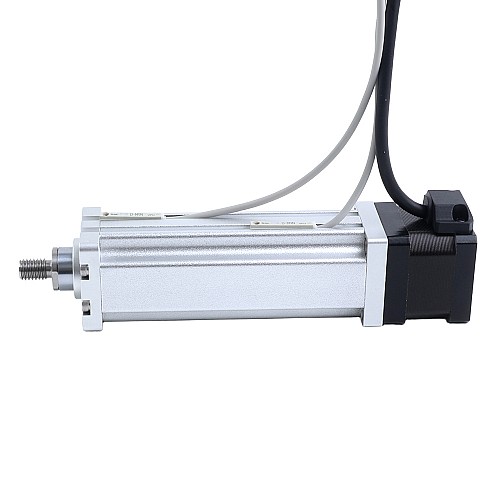

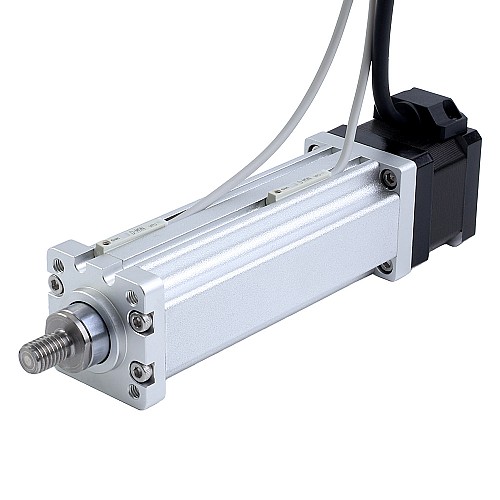

Ten mini Siłownik Elektryczny serii LCB jest wyposażony w silnik krokowy Nema 14, o prądzie znamionowym 1.5A, śrubą kulową o średnicy 8mm, skoku 2mm i skoku roboczym 50mm, co czyni go zintegrowanym aktuator liniowym zaprojektowanym specjalnie do różnych zastosowań automatyki.
Ten Siłownik Elektryczny może być opcjonalnie wyposażony w akcesoria, takie jak enkoder, koło ręczne i hamulec, zwiększając jego funkcjonalność i elastyczność, aby sprostać różnym wymaganiom aplikacji.

Specyfikacja elektryczna

  • MPN: LCB14S13BAB15-50D
  • Typ śruby: śrubą kulową
  • Kąt skoku: 1.8deg
  • Moment trzymania: 0.14Nm(19.83oz.in)
  • Prąd znamionowy/fazę: 1.5A
  • Rezystancja fazy: 0.95ohms ± 10%
  • Indukcyjność: 1.0mH ± 20%(1KHz)
  • Typ wyjścia łącznika: NPN

Specyfikacja fizyczna

  • Rozmiar silnika: 35 x 35 x 34mm
  • Średnica śruby pociągowej: 8mm
  • Skok roboczy: 50mm(1.9685")
  • Posuw/krok: 0.01mm(0.0003937")
  • Posuw/obrót: 2mm(0.07874")
  • Liczba przewodów: 4
  • Długość kabla: 500mm
  • Waga: 0.48kg

Podłączenie silnika

Okablowanie łącznika magnetycznego

Nr pinu
1
2
3
4
Bipolarny
A+
A-
B+
B-
Przewody
Czerwony
Czerwony/Biały
Zielony
Zielony/Biały
Nr pinu
1
2
3
Bipolarny
DC 5~24V
GND
Przewód sygnałowy
Przewody
Brązowy
Niebieski
Czarny
Specyfikacja elektryczna
Indukcyjność(mH) 1.0
Kąt kroku(deg.) 1.8
Moment trzymania(Ncm) 14
Moment trzymania(oz.in) 19.83
Prąd znamionowy(A) 1.5
Rezystancja fazy(ohms) 0.95
Specyfikacja fizyczna
Długość skoku(mm/ft) 50/0.16
Przesuw/krok ołowiu(mm) 0.01
Przesuw/rewolucja ołowiu(mm) 2
Rozmiar ramy(mm) Nema 14 (35 x 35)
Średnica śruby pociągowej(mm) 8
Typ silnika liniowego Śruba kulowa
Plik Rozmiar
LCB14S13BAB15-50D_Full_Datasheet.pdf 149.86KB Download
