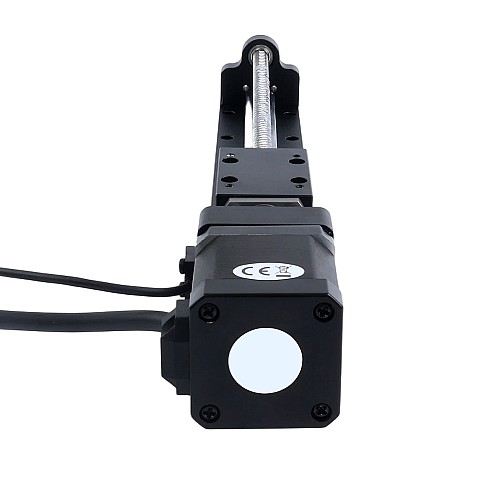

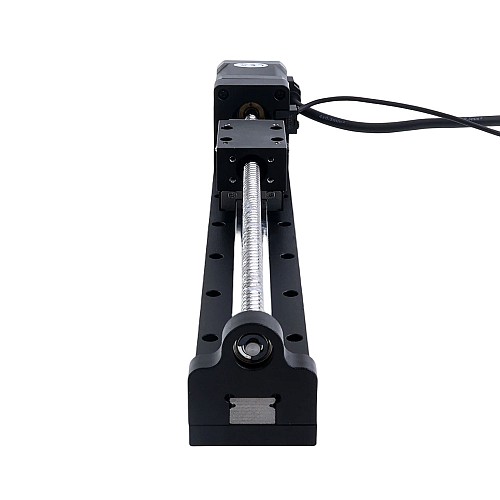

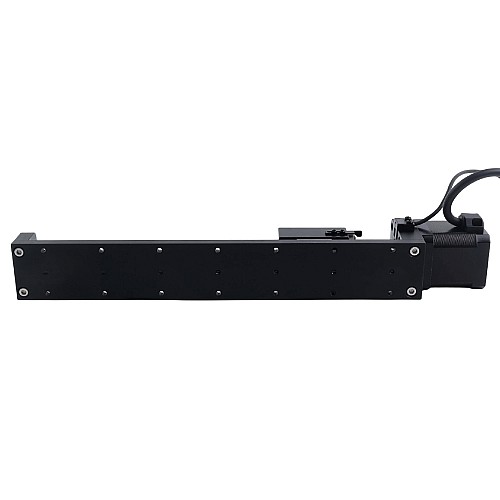

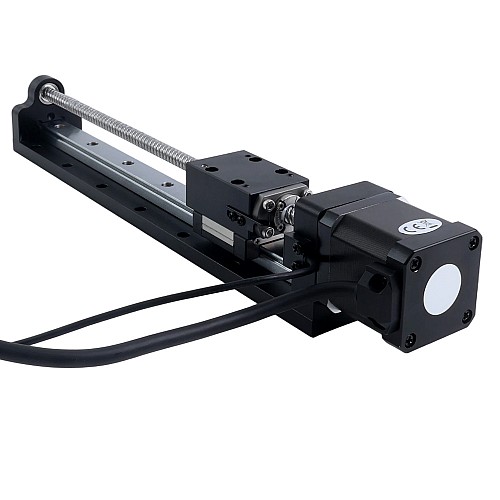

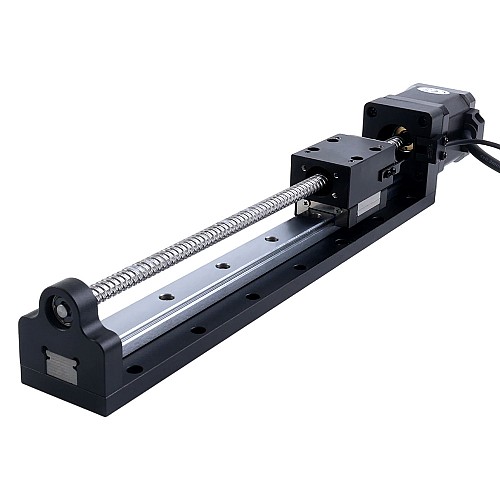

Liniowy siłownik śrubowy kulowy z silnikiem krokowym Nema 17 2,5A Skok 200mm 0,5Nm(70,81oz-in) Skok śruby 12mm(0,4724") z czujnikiem

Nowy

Liniowy siłownik śrubowy kulowy z silnikiem krokowym Nema 17 2,5A Skok 200mm 0,5Nm(70,81oz-in) Skok śruby 12mm(0,4724") z czujnikiem

0 opinii - Napisz opinię

947.82zł

5 + 904.41zł

10 + 864.83zł

50 + 828.52zł

100 + 805.97zł

w magazynie: 200
Model: LMD17S19B2B25-200
Waga brutto: 1.56kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Jest to seria LMD Nema 17 siłowniki liniowe z silnikiem krokowym z Nema 17 skok 200mm 0,5Nm(70,81oz.in) Ołów 12mm(0,4724") i czujnikiem. Siłownik tego typu składa się z wysoce zintegrowanej śruby kulowej liniowy silnik krokowy i prowadnica szynowa. Ma zalety prostej konstrukcji i małej przestrzeni instalacyjnej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi konstrukcjami sprzęgającymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny wykrywający położenie punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu, frezarkach itp.

Specyfikacja elektryczna

Numer części producenta: LMD17S19B2B25-200
Screw Type: Śruba kulowa
Kąt kroku: 1.8deg
Moment trzymania: 0,5Nm(70,81oz.in)
Maksymalny ciąg: 82,5N
Nośność znamionowa: 62,5N
Prąd znamionowy/faza: 2,5A
Rezystancja fazowa: 0,8ohms ± 10%
Indukcyjność: 1,8mH ± 20%(1KHz)
Typ czujnika: NPN

Specyfikacja fizyczna

Rozmiar silnika: 42 x 42 x 48mm
Długość śruby pociągowej: 259mm
ŚCzerwonynica śruby pociągowej: 8mm
Maks. Długość skoku: 200mm(7,87")
Maks. Prędkość: 170mm/s
Dokładność pozycji: ± 0,02mm
Ołów/krok: 0,06mm(0,002362")
Ołów/rewolucja: 12mm(0,4724")
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1.32kg

Podłączenie silnika

Nr PIN	1	2	3	4
Bipolarny	A+	A-	B+	B-
Przewody	Czerwony	Czerwony/biały	Zielony	Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN	1	2	3	4
Bipolarny	+5~24V	GND	Pojedyncza linia	N/A
Przewody	Brązowy	Niebieski	Czarny	Biały

Specyfikacja elektryczna
Indukcyjność(mH)	0.8
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	50
Moment trzymania(oz.in)	70.81
Prąd znamionowy(A)	2.5
Rezystancja fazy(ohms)	0.8
Specyfikacja fizyczna
Długość skoku(mm/ft)	200/0.66
Długość śruby pociągowej(mm)	259
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.06
Przesuw/rewolucja ołowiu(mm)	12
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Śruba kulowa

Czujnik Krańcowy

Siłowniki liniowe StepperOnline są standardowo wyposażone w czujnik fotoelektryczny NPN używany jako czujnik krańcowy.

StepperOnline obsługuje również dostosowanie czujnika, w tym:

Typ czujnika (NPN lub PNP)
Konstrukcję obudowy czujnika
Ilość i pozycje montażowe czujników

Enkodery

StepperOnline obsługuje niestandardowy montaż enkoderów na siłownikach liniowych. Klienci mogą wybierać enkodery z wyjściem indeksu (faza Z) lub bez, a także typy wyjść takie jak single-ended lub różnicowe (line driver).

Ponadto klienci mogą swobodnie wybierać spośród różnych rozdzielczości, aby uzyskać łatwiejsze i bardziej precyzyjne pozycjonowanie.

Wszystkie standardowe enkodery StepperOnline to optyczne enkodery inkrementalne. Przy zamówieniu niestandardowego montażu enkodera proszę podać szczegółowe specyfikacje, zwłaszcza dotyczące rozdzielczości, sygnału indeksu i typu wyjścia.

Hamulce

Aby zapobiec potencjalnym zagrożeniom w zastosowaniach pionowych lub podczas nagłych awarii zasilania, StepperOnline obsługuje instalację hamulców na siłownikach liniowych w celu zapewnienia bezpieczeństwa operacyjnego. StepperOnline używa standardowych hamulców wyłączanych przy braku zasilania, które automatycznie się włączają, gdy zasilanie jest odcięte, zapewniając bezpieczne i stabilne ustawienie urządzenia.

Kable

StepperOnline oferuje opcje dostosowywania kabli do swoich siłowników liniowych, w tym przewodów silnika, kabli enkodera i przewodów hamulca. Opcje dostosowywania obejmują:

Długość przewodu i grubość drutu
Typ złącza lub terminala
Skręcenie drutów (linka)
Osłony ochronne, takie jak rurki termokurczliwe, przepusty kablowe lub kable wysokiej elastyczności
