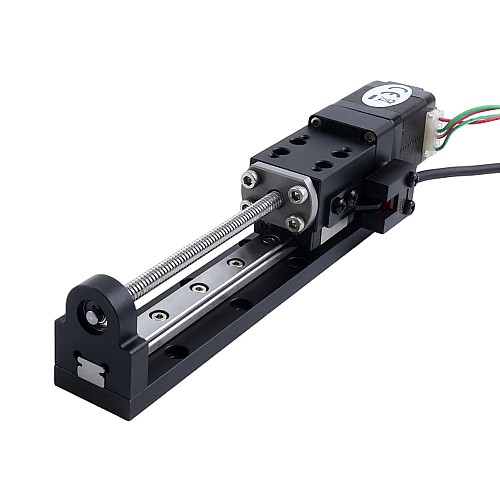

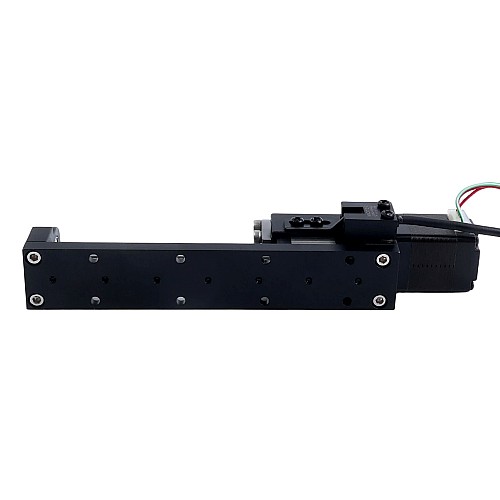

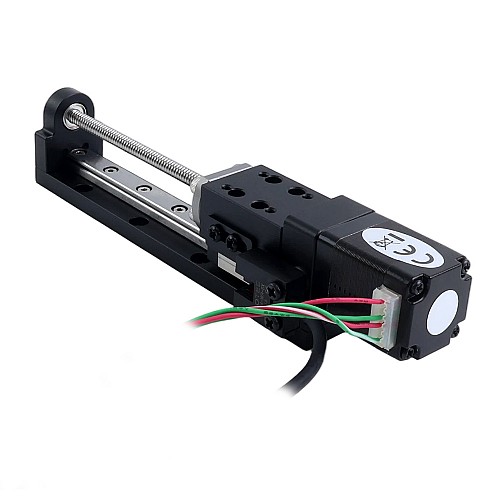

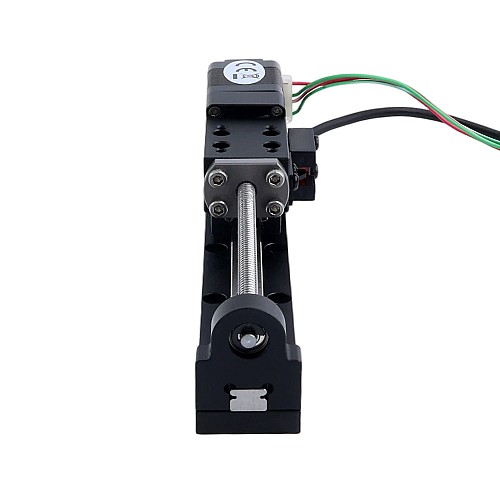

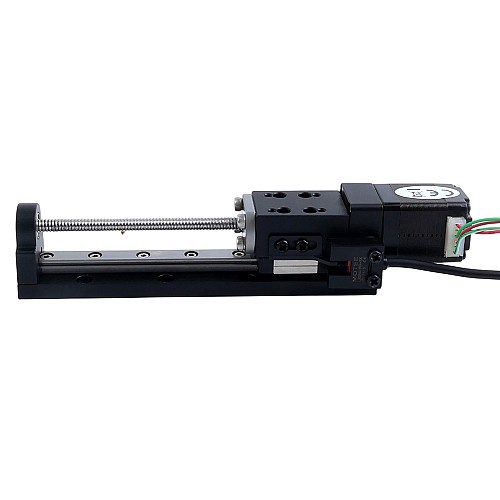

Liniowy siłownik śrubowy kulowy z silnikiem krokowym Nema 8 0,5A Skok 90mm 0,01Nm(1,416oz.in) Skok śruby 1mm(0,03937") z czujnikiem

Jest to liniowy siłownik z silnikiem krokowym Nema 8 serii LMD o skoku 90mm 0,01Nm(1,416oz.in) Skoku śruby 1mm(0,03937") i czujnikiem. Ten typ siłownika składa się z wysoce zintegrowanego liniowego silnika krokowego z kulową śrubą toczną oraz prowadnicy ślizgowej. Charakteryzuje się prostą konstrukcją i niewielką przestrzenią instalacyjną. Dzięki brakowi sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalną konstrukcją sprzęgła. Dodatkowo siłownik jest wyposażony w czujnik fotoelektryczny do wykrywania położenia punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarowym, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerkach, frezarkach itp.

Specyfikacja elektryczna

• Numer części producenta: LMD8S12BSS05-090
• Typ śruby: Kulowa śruba toczna
• Kąt skoku: 1.8deg
• Moment trzymania: 0,01Nm(1,416oz.in)
• Znamionowa nośność: 17,5N
• Prąd znamionowy/fazę: 0,5A
• Rezystancja fazy: 5,1ohms ± 10%
• Indukcyjność: 1,5mH ± 20%(1KHz)
• Typ czujnika: NPN

Specyfikacja fizyczna

• Wymiary silnika: 20x 20 x 28.2mm
• Długość śruby: 124mm
• Średnica śruby: 4mm
• Maks. skok: 90mm(3,54")
• Maks. prędkość: 20mm/s
• Dokładność pozycjonowania: ± 0,02mm
• Posuw/krok: 0,005mm(0,00019685")
• Posuw/obrót: 1mm(0,03937")
• Liczba przewodów: 4
• Długość kabla: 320mm
• Waga: 0,20kg

Podłączenie silnika

Sekwencja przełącznika fotoelektrycznego
