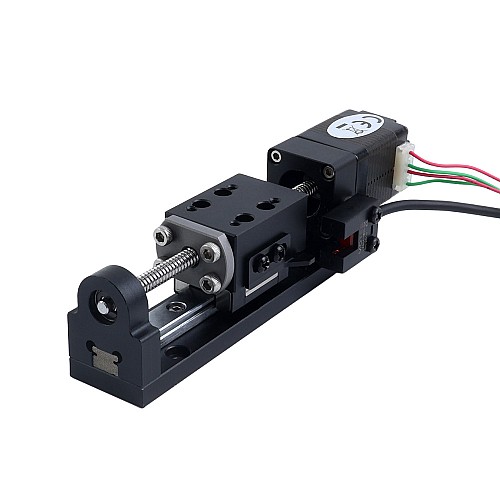

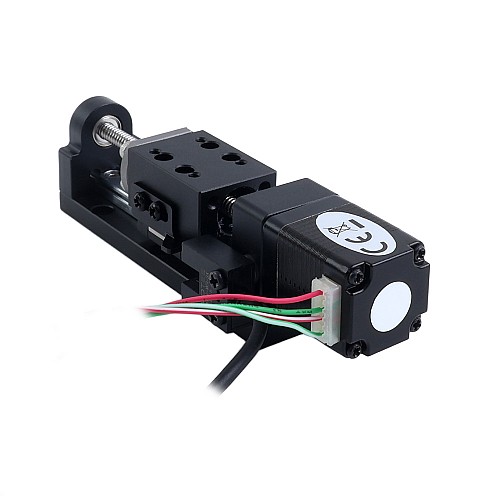

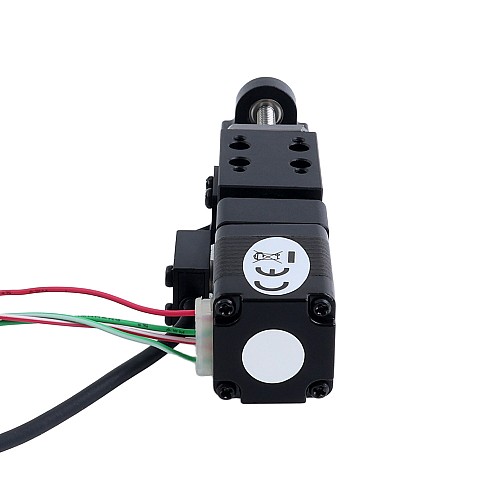

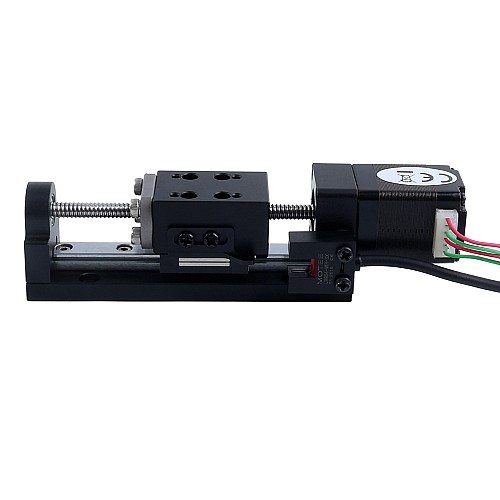

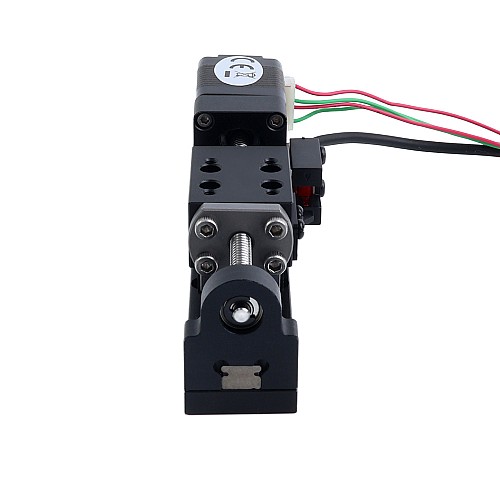

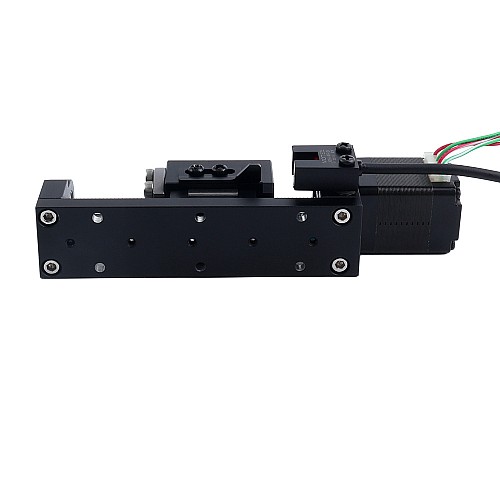

Liniowy siłownik śrubowy kulowy z silnikiem krokowym Nema 8 0,5A Skok 30mm 0,01Nm(1,416oz.in) Skok śruby 1mm(0,0393") z czujnikiem

0 opinii - Napisz opinię

865.41zł

5 + 825.79zł

10 + 789.59zł

50 + 756.48zł

100 + 735.89zł

w magazynie: 200
Model: LMD8S12BSS05-030
Waga brutto: 0.27kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Jest to seria LMD Nema 8 siłowniki liniowe z silnikiem krokowym z Nema 8 skok 30mm 0,01Nm(1,416oz.in) Ołów 1mm(0,0393") i czujnikiem. Siłownik tego typu składa się z wysoce zintegrowanej śruby kulowej liniowy silnik krokowy i prowadnica szynowa. Ma zalety prostej konstrukcji i małej przestrzeni instalacyjnej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi konstrukcjami sprzęgającymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny wykrywający położenie punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu, frezarkach itp.

Specyfikacja elektryczna

Numer części producenta: LMD8S12BSS05-030
Screw Type: Śruba kulowa
Kąt kroku: 1.8deg
Moment trzymania: 0,01Nm(1,416oz.in)
Maksymalny ciąg: 217,5N
Nośność znamionowa: 17,5N
Prąd znamionowy/faza: 0,5A
Rezystancja fazowa: 5,1ohms ± 10%
Indukcyjność: 1,5mH ± 20%(1KHz)
Typ czujnika: NPN

Specyfikacja fizyczna

Rozmiar silnika: 20x 20 x 28,2mm
Długość śruby pociągowej: 64mm
ŚCzerwonynica śruby pociągowej: 4mm
Maks. Długość skoku: 30mm(1,18")
Maks. Prędkość:20mm/s
Dokładność pozycji: ± 0,02mm
Ołów/krok: 0,005mm(0,00019685")
Ołów/rewolucja: 1mm(0,0393")
Liczba wyprowadzeń: 4
Długość ołowiu: 320mm
Waga: 0,16kg

Podłączenie silnika

Nr PIN	1	2	3	4
Bipolarny	A+	A-	B+	B-
Przewody	Czerwony	Czerwony/biały	Zielony	Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN	1	2	3	4
Bipolarny	+5~24V	GND	Pojedyncza linia	N/A
Przewody	Brązowy	Niebieski	Czarny	Biały

Specyfikacja elektryczna
Indukcyjność(mH)	1.5
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	1
Moment trzymania(oz.in)	1.416
Prąd znamionowy(A)	0.5
Rezystancja fazy(ohms)	5.1
Specyfikacja fizyczna
Długość skoku(mm/ft)	30/0.098
Długość śruby pociągowej(mm)	64
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.005
Przesuw/rewolucja ołowiu(mm)	1
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	4
Typ silnika liniowego	Śruba kulowa
