Nema 17 Siłownik liniowy ze śrubą kulową 1,5A Skok 120mm 0,25Nm(35,40oz.in) Ołów 4mm(0,15748") z czujnikiem

0 opinii - Napisz opinię

1,265.39zł

5 + 1,207.42zł

10 + 1,154.55zł

50 + 1,106.12zł

100 + 1,076.00zł

w magazynie: 10000
Model: LMD17S13BDB15-120
Waga brutto: 1.17kg
Certyfikowany: ISO, CE

Sprzedane: 12

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

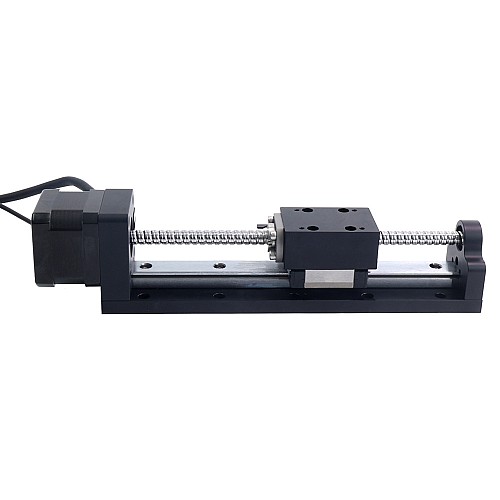

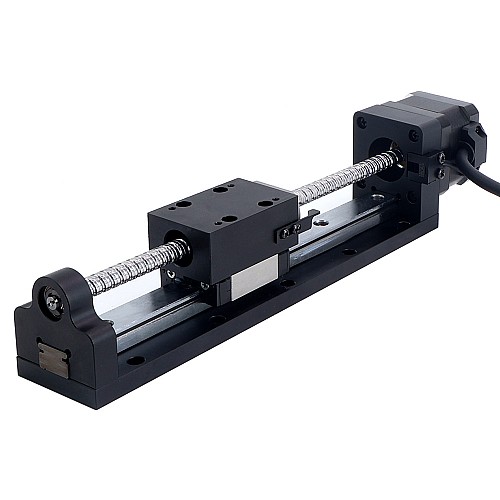

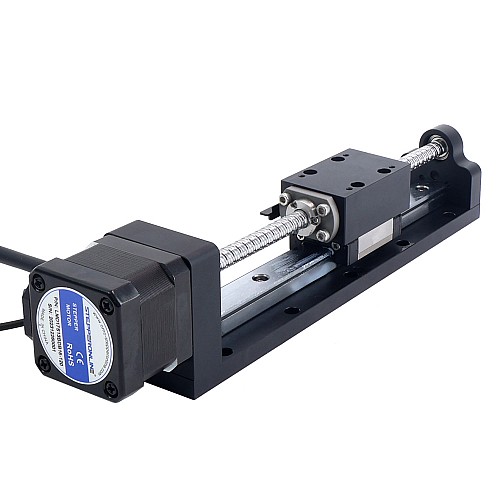

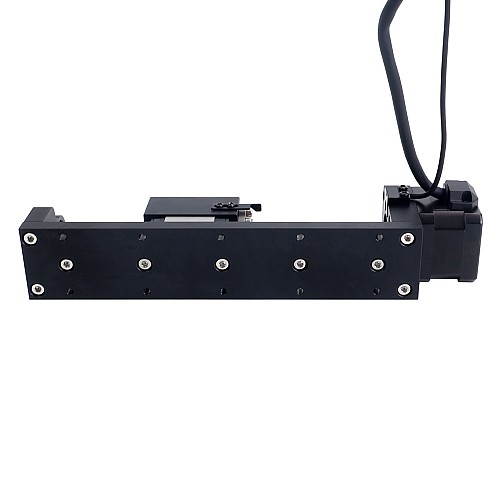

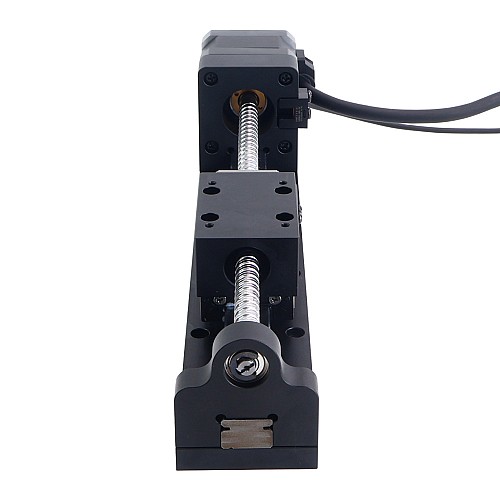

Jest to seria LMD Nema 17 siłowniki liniowe z silnikiem krokowym z skok 120mm 0,25Nm(35,40oz.in) Ołów 4mm (0,15748") i czujnikiem. Siłownik tego typu składa się z wysoce zintegrowanej śruby kulowej liniowy silnik krokowy i prowadnica szynowa. Ma zalety prostej konstrukcji i małej przestrzeni instalacyjnej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi konstrukcjami sprzęgającymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny wykrywający położenie punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu, frezarkach itp.

Specyfikacja elektryczna

Numer części producenta: LMD17S13BDB15-120
Screw Type: Śruba kulowa
Kąt kroku: 1.8deg
Moment trzymania: 0.25Nm(35.40oz.in)
Nośność znamionowa: 230N
Prąd znamionowy/faza: 1.5A
Rezystancja fazowa: 1.7ohms ± 10%
Indukcyjność: 2.5mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar silnika: 42 x 42 x 34mm
Długość śruby pociągowej: 179mm
ŚCzerwonynica śruby pociągowej: 8mm
Maks. Długość skoku: 120mm(4.73")
Maks. Prędkość: 60mm/s
Dokładność pozycji: ± 0,02mm
Ołów/krok: 0.02mm(0.0007874")
Ołów/rewolucja: 4mm(0.15748")
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1.0kg

Podłączenie silnika

Nr PIN	1	2	3	4
Bipolarny	A+	A-	B+	B-
Przewody	Czerwony	Czerwony/biały	Zielony	Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN	1	2	3	4
Bipolarny	+5~24V	GND	Pojedyncza linia	N/A
Przewody	Brązowy	Niebieski	Czarny	Biały

Specyfikacja elektryczna
Indukcyjność(mH)	2.5
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	25
Moment trzymania(oz.in)	35.40
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.7
Specyfikacja fizyczna
Długość skoku(mm/ft)	120/0.39
Długość śruby pociągowej(mm)	179
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.02
Przesuw/rewolucja ołowiu(mm)	4
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Śruba kulowa
