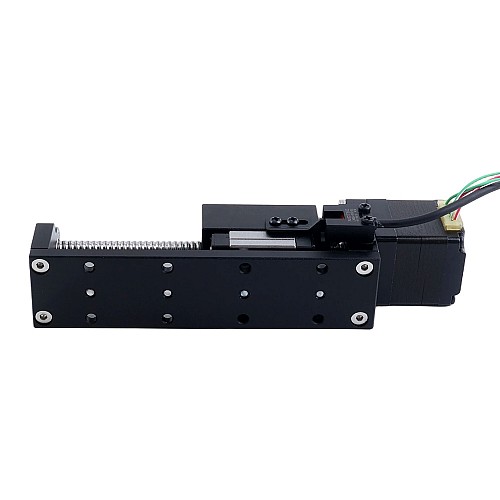

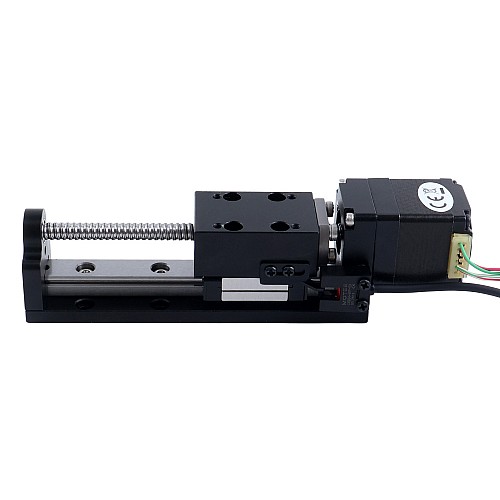

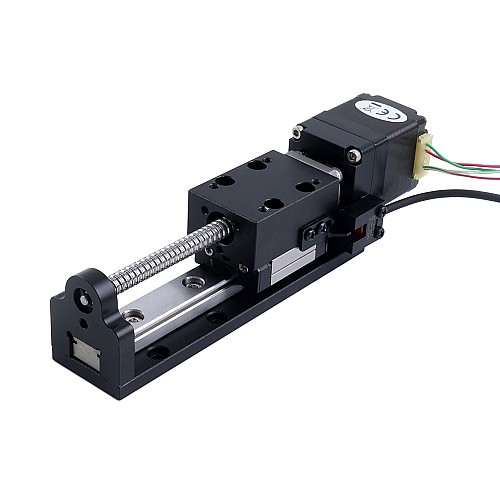

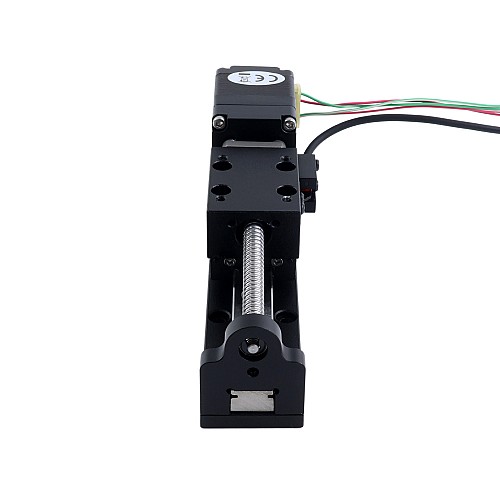

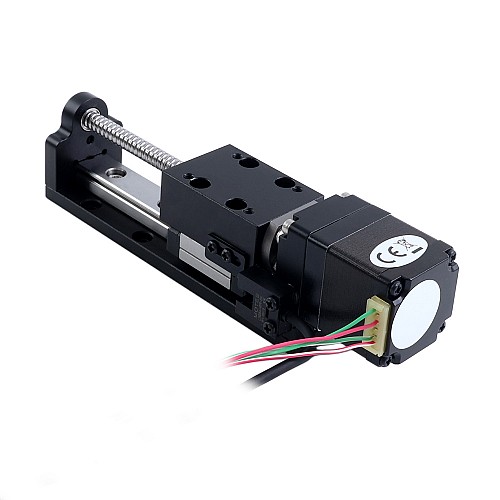

Liniowy siłownik śrubowy z silnikiem krokowym Nema 11 1,5A Skok 50mm 0,05Nm(7,08oz-in) Skok śruby 2mm(0,0787") z czujnikiem

Jest to seria LMD Nema 11 siłowniki liniowe z silnikiem krokowym z Nema 17 skok 100mm 0,05Nm(7,08oz.in) Ołów 2mm(0,0787") i czujnikiem. Siłownik tego typu składa się z wysoce zintegrowanej śruby kulowej liniowy silnik krokowy i prowadnica szynowa. Ma zalety prostej konstrukcji i małej przestrzeni instalacyjnej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi konstrukcjami sprzęgającymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny wykrywający położenie punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu, frezarkach itp.

Specyfikacja elektryczna

• Numer części producenta: LMD11S13BAM15-100
• Screw Type: Śruba kulowa
• Kąt kroku: 1.8deg
• Moment trzymania: 0,05Nm(7,08oz.in)
• Maksymalny ciąg: 27N
• Nośność znamionowa: 7N
• Prąd znamionowy/faza: 1,5A
• Rezystancja fazowa: 2,5ohms ± 10%
• Indukcyjność: 1,5mH ± 20%(1KHz)
• Typ czujnika: NPN

Specyfikacja fizyczna

• Rozmiar silnika: 28 x 28 x 32,2mm
• Długość śruby pociągowej: 147mm
• ŚCzerwonynica śruby pociągowej: 6mm
• Maks. Długość skoku: 50mm(1,9685")
• Maks. Prędkość:40mm/s
• Dokładność pozycji: ± 0,02mm
• Ołów/krok: 0,01mm(0,0003937")
• Ołów/rewolucja: 2mm(0,0787")
• Liczba wyprowadzeń: 4
• Długość ołowiu: 320mm
• Waga: 0,45kg

Podłączenie silnika

Sekwencja przełącznika fotoelektrycznego
