Moduł liniowy z napędem śrubowym kulowym serii LK2A40 Maks. prędkość 500mm/s Dokładność pozycjonowania 0,003mm Skok 36mm

Nowy

Moduł liniowy z napędem śrubowym kulowym serii LK2A40 Maks. prędkość 500mm/s Dokładność pozycjonowania 0,003mm Skok 36mm

0 opinii - Napisz opinię

574.39zł

5 + 566.98zł

10 + 559.73zł

50 + 552.71zł

100 + 545.84zł

w magazynie: 200
Model: LK2A40-17DL050-036
Waga brutto: 0.90kg

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Liniowy siłownik z kulowym mechanizmem śrubowym serii LK2A40 zapewnia dokładność pozycjonowania na poziomie 0,003mm, ze skokiem śruby kulowej wynoszącym 5mm(0,0164ft), długością skoku 36mm(0,12ft) i maksymalną prędkością 500mm/s(1,64ft/s).

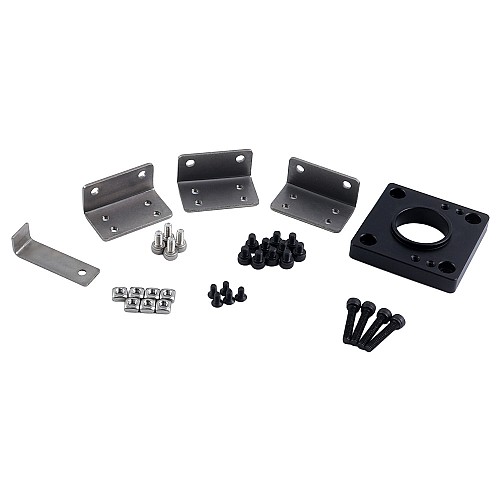

Liniowy siłownik z kulowym mechanizmem śrubowym serii LK2A charakteryzuje się uproszczoną architekturą, która eliminuje zbędne komponenty, takie jak czujniki, osłony ochronne i sprzęgła, co skutkuje kompaktową, lekką konstrukcją idealną do automatyzacji w ograniczonej przestrzeni. To usprawnione podejście zmniejsza wagę i powierzchnię montażową, zapewniając jednocześnie niezawodny ruch liniowy z uproszczonym montażem. Aby wspierać elastyczność zastosowań, posiada szyny montażowe czujników, wsporniki mocujące czujniki oraz płyty blokujące światło na suwakach. Zaprojektowany do zastosowań wymagających wydajności i ekonomii, siłownik LK2A zapewnia niezawodne działanie w środowiskach o wysokim cyklu pracy bez złożoności dodatkowego osprzętu.

Dane techniczne

Numer części: LK2A40-17DL050-036
Typ śruby: Śruba kulowa
Długość skoku: 36mm(0,12ft)
Dokładność pozycjonowania: ± 0,003mm
Skok śruby kulowej: 5mm(0,0164ft)
Maksymalna prędkość: 500mm/s(1,64ft/s)
Średnica śruby kulowej: Φ8mm
Klasa śruby kulowej: C5
Podstawowe obciążenie dynamiczne śruby kulowej: 1374N
Podstawowe obciążenie statyczne śruby kulowej: 2657N
Podstawowe obciążenie dynamiczne prowadnicy liniowej: 3920N
Podstawowe obciążenie statyczne prowadnicy liniowej: 6468N
Wielkość silnika: Silnik krokowy z zamkniętą pętlą Nema 17

Dostosowanie silników: Standardowy silnik krokowy z zamkniętą pętlą NEMA 17 o średnicy wału 5mm i długości wału 24mm.

Uwaga: ten liniowy siłownik nie zawiera czujnika, który można kupić pod tym linkiem. Kompatybilne sprzęgło to MP1926-5-5.

Specyfikacja fizyczna
Długość skoku(mm/ft)	36/0.12
Kołnierz mocowania silnika	Silnik krokowy z zamkniętą pętlą Nema 17
Maksymalna prędkość(ft/s)	1.64
Maksymalna prędkość(mm/s)	500
Metoda przenoszenia napędu	Napęd śruby kulowej
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	5/0.0164
Typ silnika liniowego	Korpus ze stali
