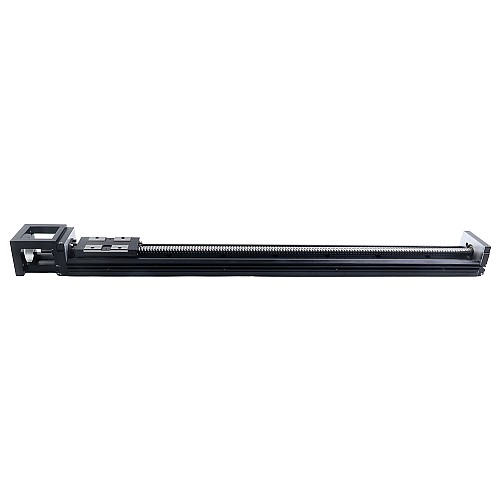

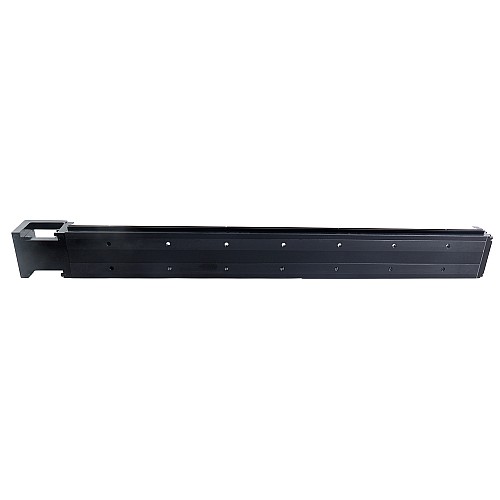

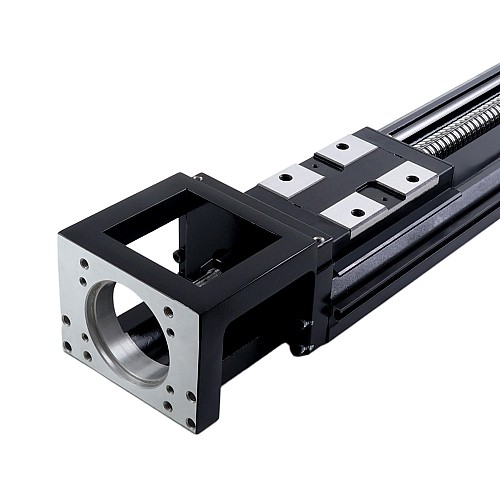

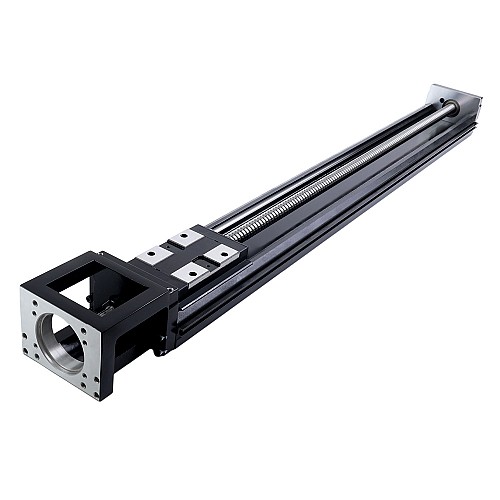

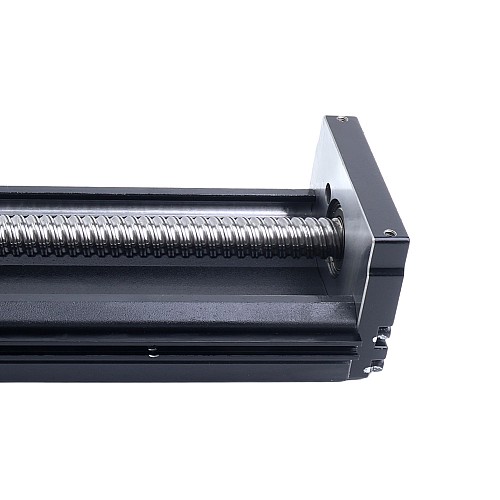

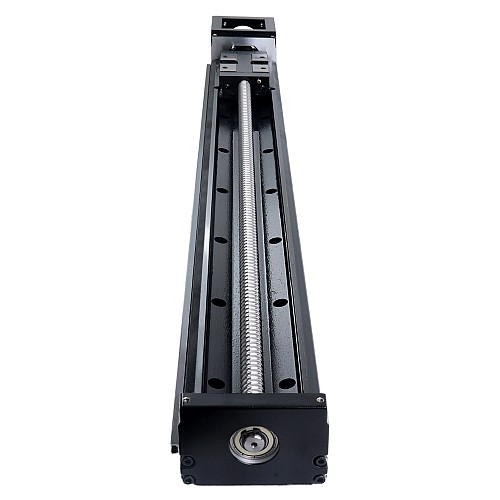

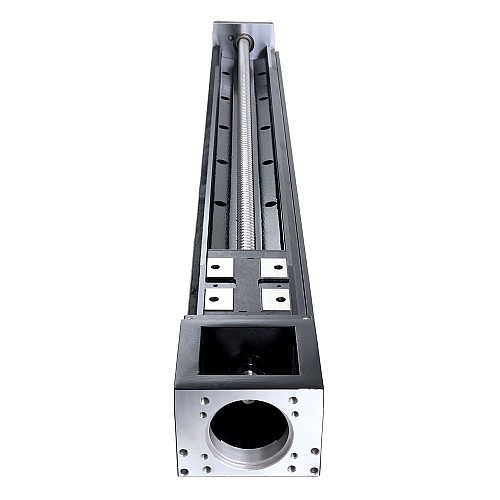

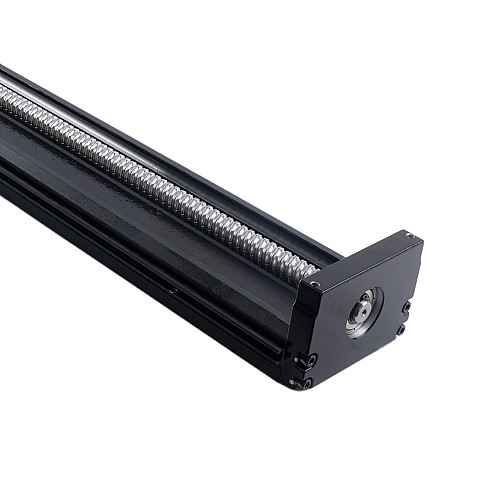

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 616mm

Nowy

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 616mm

0 opinii - Napisz opinię

680.32zł

5 + 658.52zł

10 + 638.12zł

50 + 618.93zł

100 + 600.83zł

w magazynie: 200
Model: LK2A86-60DL10S0-616
Waga brutto: 11.18kg

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Ten liniowy napędzany śrubą kulową z serii LK2A86 oferuje maksymalne obciążenie poziome 40kg(88,18lb) i maksymalne obciążenie pionowe 12kg(26,46lb), długość skoku 616mm(2,02ft) i maksymalną prędkość 460 mm/s(1,51 ft/s).
Liniowy napędzany śrubą kulową z serii LK2A ma uproszczoną konstrukcję, która eliminuje niepotrzebne komponenty, takie jak czujniki, osłony ochronne i sprzęgła, co skutkuje kompaktową, lekką konstrukcją idealną do automatyzacji w ograniczonej przestrzeni. To usprawnione podejście zmniejsza wagę i powierzchnię instalacyjną, zapewniając jednocześnie niezawodny ruch liniowy z uproszczonym montażem. Aby wspierać elastyczność zastosowań, posiada szyny montażowe czujników, uchwyty mocujące czujniki i płyty blokujące światło na suwakach. Zaprojektowany do zastosowań wymagających wydajności i oszczędności, LK2A zapewnia niezawodne działanie w środowiskach o dużej cykliczności bez złożoności dodatkowego sprzętu.

Dane techniczne

Numer części: LK2A86-60DL10S0-616
Typ śruby: Śruba kulowa
Długość skoku: 616mm(2,02ft)
Dokładność pozycjonowania: ± 0,01mm
Skok śruby kulowej: 10mm(0,0328ft)
Maksymalna prędkość: 460 mm/s(1,51 ft/s)
Maksymalne obciążenie poziome: 40kg(88,18lb)
Maksymalne obciążenie pionowe: 12kg(26,46lb)
Nominalny nacisk: 694N
Klasa śruby kulowej: C7
Średnica śruby kulowej: Φ15mm
Rozmiar silnika: Serwomotor 60mm(400 W)

Dostosowujące się silniki:

1. Serwomotory AC

Seria RS: A6-RS400H2A1-M17 i A6-RS400H2B1-M17(z hamulcem)
Seria EC: A6-EC400H2A1-M17 i A6-EC400H2B1-M17(z hamulcem)
Seria PN: A6-PN400H2A1-M17 i A6-PN400H2B1-M17(z hamulcem)

2. Serwomotory DC

Seria RS: DSY-RS400L2A2-M17S i DSY-RS400L2B2-M17S(z hamulcem)
Seria C: DSY-C400L2A2-M17S i DSY-C400L2B2-M17S(z hamulcem)

Uwaga: ten liniowy napęd nie zawiera czujnika, który można dokupić za pośrednictwem tego linku. Kompatybilne sprzęgło to MP4450-10-14.

Specyfikacja fizyczna
Długość skoku(mm/ft)	616/2.02
Kołnierz mocowania silnika	Serwosilnik 60mm
Maksymalna prędkość(ft/s)	1.51
Maksymalna prędkość(mm/s)	460
Maksymalne obciążenie poziome(kg/lb)	40/88.18
Maksymalny udźwig pionowy(kg/lb)	12/26.46
Metoda przenoszenia napędu	Napęd śruby kulowej
Nominalny ciąg(N)	694
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	10/0.033
Typ silnika liniowego	Korpus ze stali
