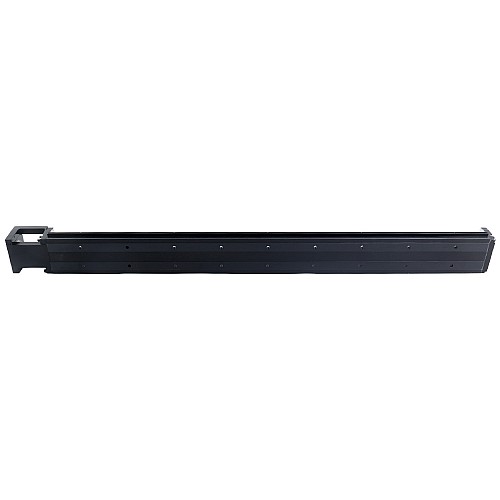

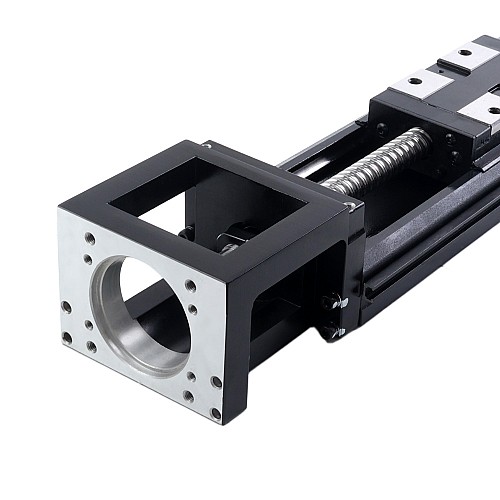

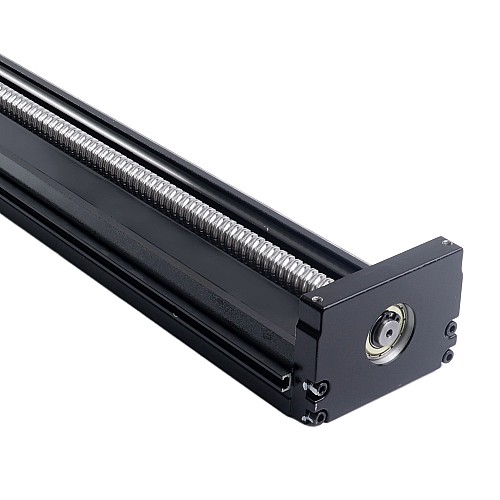

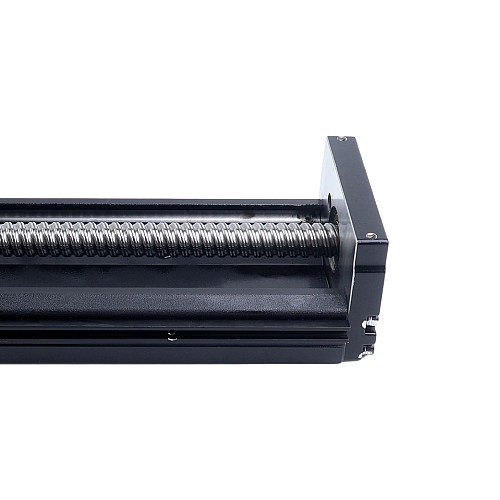

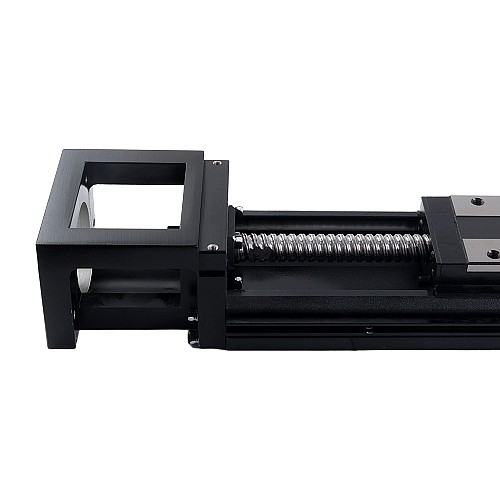

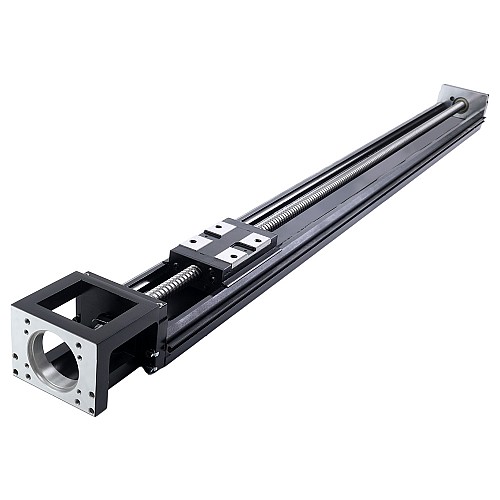

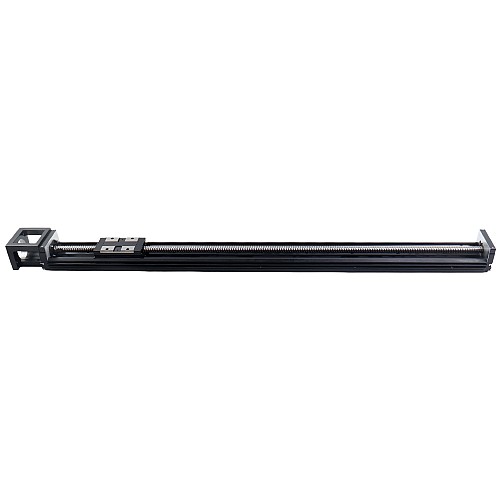

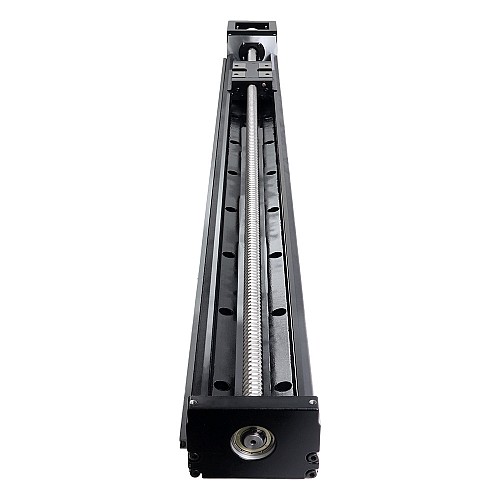

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 816mm

Nowy

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 816mm

0 opinii - Napisz opinię

792.68zł

5 + 767.33zł

10 + 743.54zł

50 + 721.19zł

100 + 700.13zł

w magazynie: 200
Model: LK2A86-60DL10S0-816
Waga brutto: 13.74kg

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Liniowy siłownik z napędem śrubowym kulowym serii LK2A86 zapewnia dokładność pozycjonowania 0,01 mm, ze skokiem śruby kulowej 10mm(0,0328ft), długością skoku 816mm(2,68ft) i maksymalną prędkością 280mm/s(0,92 ft/s).

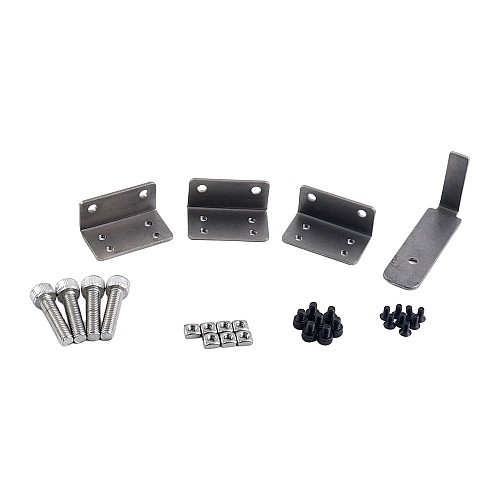

Liniowe siłowniki z napędem śrubowym kulowym serii LK2A wykorzystują okrojoną architekturę, która eliminuje niepotrzebne elementy, takie jak czujniki, osłony ochronne i sprzęgła, co skutkuje kompaktową, lekką konstrukcją idealną do automatyki w ograniczonej przestrzeni. To usprawnione podejście zmniejsza wagę i powierzchnię montażową, jednocześnie zapewniając niezawodny ruch liniowy z uproszczonym montażem. Aby wspierać elastyczność zastosowań, posiadają one szyny montażowe czujników, uchwyty mocujące czujniki oraz blachy przesłaniające światło na suwakach. Zaprojektowane dla zastosowań wymagających wydajności i ekonomii, siłowniki LK2A zapewniają niezawodne działanie w środowiskach o dużej cykliczności bez złożoności dodatkowego osprzętu.

Dane techniczne

Numer katalogowy: LK2A86-60DL10S0-816
Typ śruby: Śruba kulowa
Skok: 816mm(2,68ft)
Dokładność pozycjonowania: ± 0,01mm
Skok śruby kulowej: 10mm(0,0328ft)
Maksymalna prędkość: 280mm/s(0,92 ft/s)
Maksymalne obciążenie poziome: 40kg(88,18lb)
Maksymalne obciążenie pionowe: 12kg(26,46lb)
Ciąg znamionowy: 694N
Klasa śruby kulowej: C7
Średnica śruby kulowej: Φ15mm
Wielkość silnika: Serwomotor 60mm (400W)

Dostosowane silniki:

1. Serwomotory AC

Seria RS: A6-RS400H2A1-M17 i A6-RS400H2B1-M17 (z hamulcem)
Seria EC: A6-EC400H2A1-M17 i A6-EC400H2B1-M17 (z hamulcem)
Seria PN: A6-PN400H2A1-M17 i A6-PN400H2B1-M17 (z hamulcem)

2. Serwomotory DC

Seria RS: DSY-RS400L2A2-M17S i DSY-RS400L2B2-M17S (z hamulcem)
Seria C: DSY-C400L2A2-M17S i DSY-C400L2B2-M17S (z hamulcem)

Uwaga: ten siłownik liniowy nie zawiera czujnika, który można zakupić przez ten link. Kompatybilne sprzęgło to MP4450-10-14.

Specyfikacja fizyczna
Długość skoku(mm/ft)	816/2.68
Kołnierz mocowania silnika	Serwosilnik 60mm
Maksymalna prędkość(ft/s)	0.92
Maksymalna prędkość(mm/s)	280
Maksymalne obciążenie poziome(kg/lb)	40/88.18
Maksymalny udźwig pionowy(kg/lb)	12/26.46
Metoda przenoszenia napędu	Napęd śruby kulowej
Nominalny ciąg(N)	694
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	10/0.033
Typ silnika liniowego	Korpus ze stali
