Nema 23 Śrubą Kulową Siłownik Elektryczny 3,0A Skok 75mm 0,8Nm(113,29oz.in) Skok 10mm(0,393701") z Wyłącznikiem Magnetycznym
0 opinii - Napisz opinię
828.44zł
5 + 780.20zł
10 + 737.26zł
50 + 698.76zł
100 + 664.13zł
  • w magazynie: 200
  • Model: LCB23S18B1L30-75D
  • Waga brutto: 1.76kg
  • Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

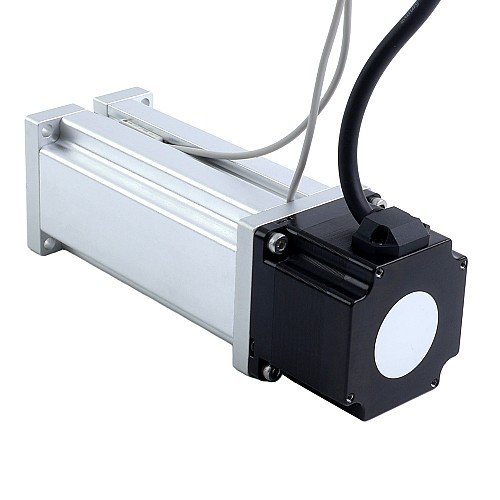

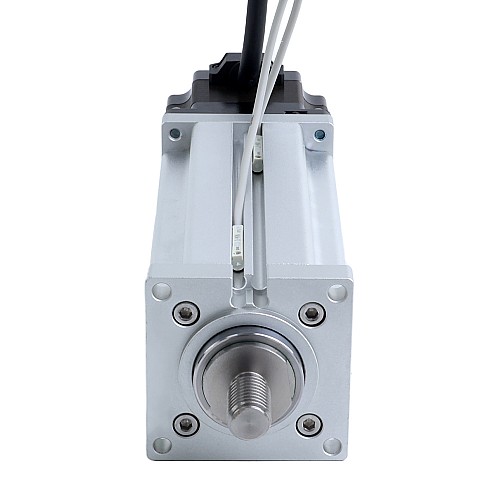

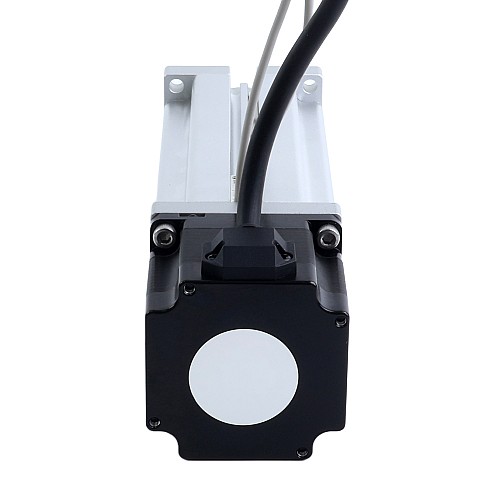

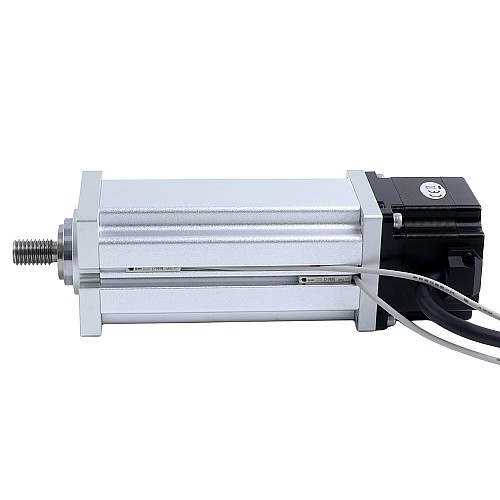

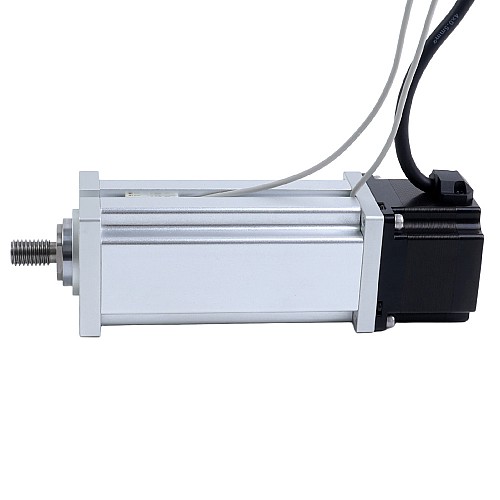

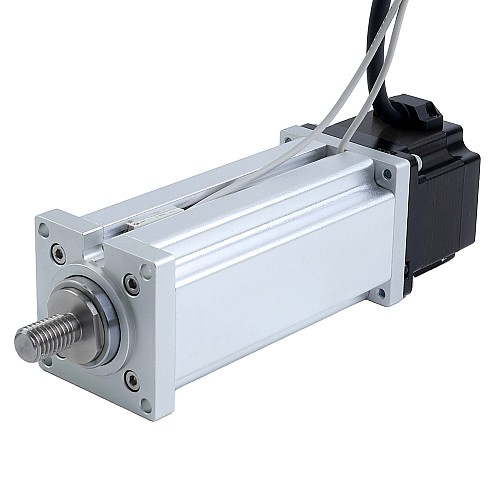

Ten mini Siłownik Elektryczny serii LCB jest wyposażony w silnik krokowy Nema 23, o prądzie znamionowym 3.0A, śrubą kulową o średnicy 12mm, skoku 10mm i skoku roboczym 75mm, co czyni go zintegrowanym aktuator liniowym zaprojektowanym specjalnie do różnych zastosowań automatyki.
Ten Siłownik Elektryczny może być opcjonalnie wyposażony w akcesoria, takie jak enkoder, koło ręczne i hamulec, zwiększając jego funkcjonalność i elastyczność, aby sprostać różnym wymaganiom aplikacji.

Specyfikacja elektryczna

  • MPN: LCB23S18B1L30-75D
  • Typ śruby: śrubą kulową
  • Kąt skoku: 1.8deg
  • Moment trzymania: 0.8Nm(113.29oz.in)
  • Prąd znamionowy/fazę: 3.0A
  • Rezystancja fazy: 0.9ohms ± 10%
  • Indukcyjność: 2.5mH ± 20%(1KHz)
  • Typ wyjścia łącznika: NPN

Specyfikacja fizyczna

  • Rozmiar silnika: 57 x 57 x 46mm
  • Średnica śruby pociągowej: 12mm
  • Skok roboczy: 75mm(2.9528")
  • Posuw/krok: 0.05mm(0.0019685")
  • Posuw/obrót: 10mm(0.393701")
  • Liczba przewodów: 4
  • Długość kabla: 500mm
  • Waga: 1.59kg

Podłączenie silnika

Nr pinu
1
2
3
4
Bipolarny
A+
A-
B+
B-
Przewody
Czerwony
Czerwony/Biały
Zielony
Zielony/Biały

Okablowanie łącznika magnetycznego

Nr pinu
1
2
3
Bipolarny
DC 5~24V
GND
Przewód sygnałowy
Przewody
Brązowy
Niebieski
Czarny
Specyfikacja elektryczna
Indukcyjność(mH) 2.5
Kąt kroku(deg.) 1.8
Moment trzymania(Ncm) 80
Moment trzymania(oz.in) 113.29
Prąd znamionowy(A) 3.0
Rezystancja fazy(ohms) 0.9
Specyfikacja fizyczna
Długość skoku(mm/ft) 75/0.25
Przesuw/krok ołowiu(mm) 0.05
Przesuw/rewolucja ołowiu(mm) 10
Rozmiar ramy(mm) Nema 23 (57 x 57)
Średnica śruby pociągowej(mm) 12
Typ silnika liniowego Śruba kulowa
Plik Rozmiar
LCB23S18B1L30-75D_Full_Datasheet.pdf 138.67KB Download
