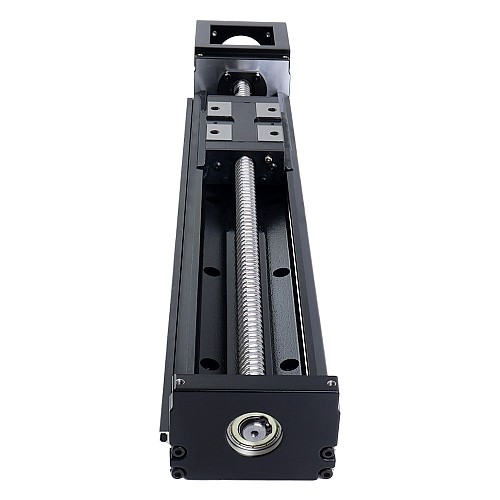

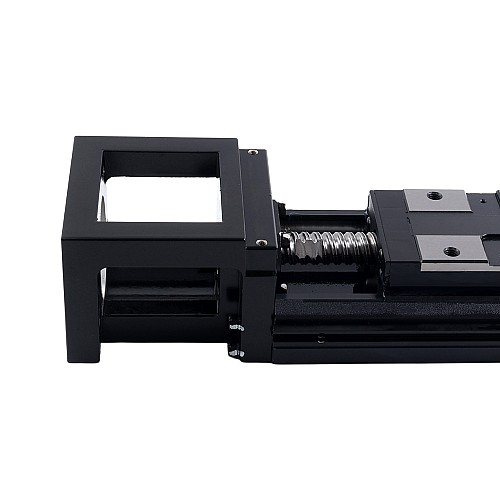

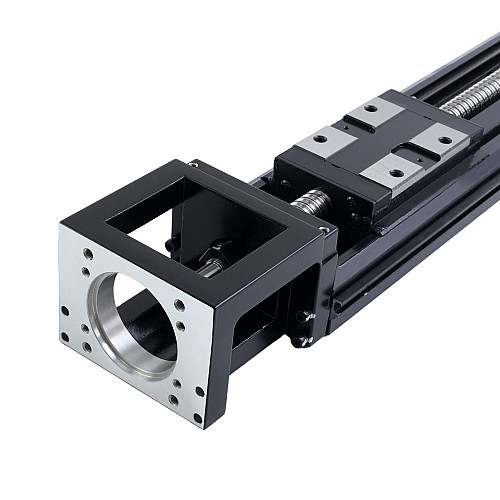

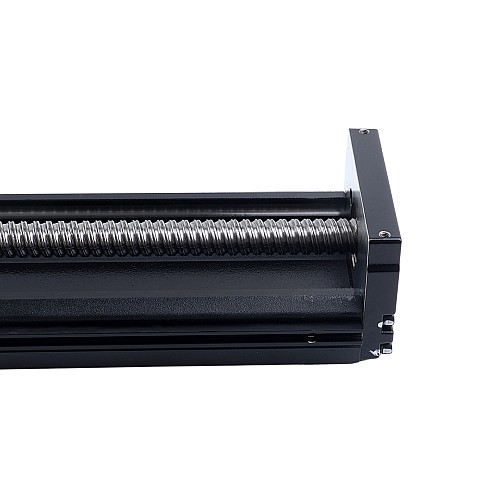

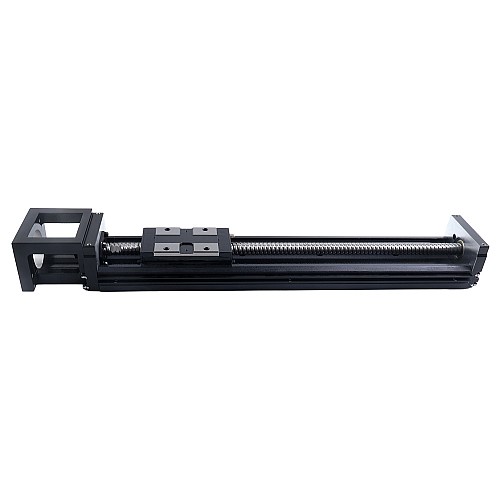

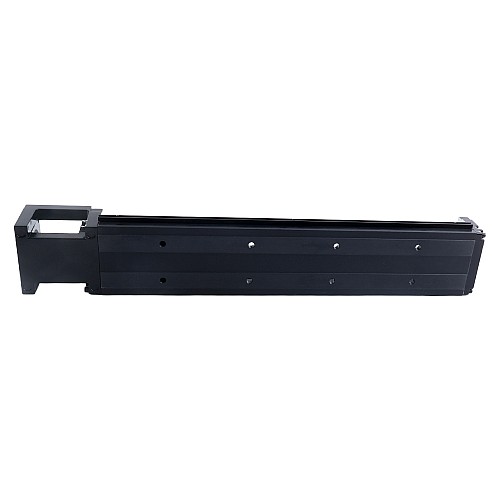

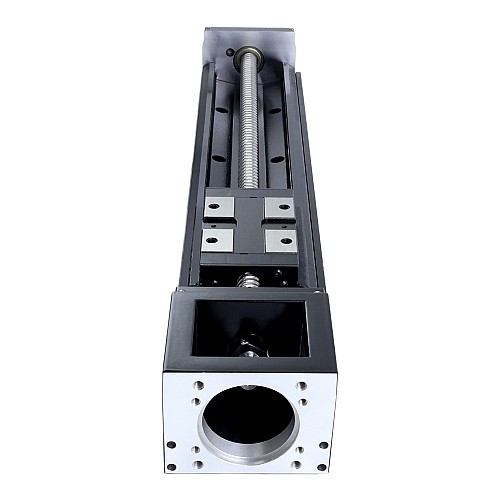

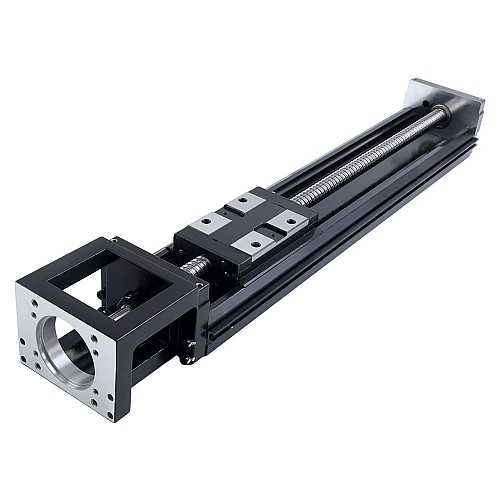

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 316mm

Nowy

Moduł liniowy z napędem śruby kulowej seria LK2A86 Maks. obciążenie poziome/pionowe 40kg/12kg Skok 316mm

0 opinii - Napisz opinię

544.09zł

5 + 526.66zł

10 + 510.32zł

50 + 494.99zł

100 + 480.52zł

w magazynie: 200
Model: LK2A86-60DL10S0-316
Waga brutto: 7.65kg

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Liniowy siłownik z napędem śrubowym kulowym serii LK2A86 oferuje maksymalne obciążenie poziome 40kg(88,18lb) i maksymalne obciążenie pionowe 12kg(26,46 lb), skok 316mm(1,04ft) oraz maksymalną prędkość 800mm/s(2,62 stopy/s).

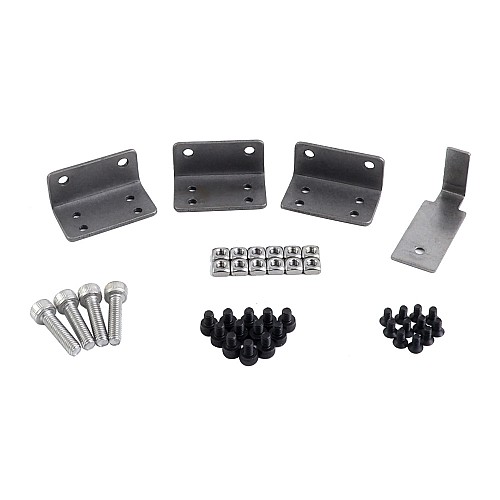

Liniowy siłownik z napędem śrubowym kulowym serii LK2A charakteryzuje się uproszczoną architekturą, która eliminuje niepotrzebne komponenty, takie jak czujniki, osłony ochronne i sprzęgła, co skutkuje kompaktową, lekką konstrukcją idealną do automatyki w ograniczonej przestrzeni. To usprawnione podejście zmniejsza wagę i powierzchnię instalacyjną, zapewniając jednocześnie niezawodny ruch liniowy z uproszczonym montażem. Aby wspierać elastyczność zastosowań, siłownik posiada szyny montażowe czujników, wsporniki mocujące czujniki oraz płyty blokujące światło na suwakach. Zaprojektowany do zastosowań wymagających wydajności i ekonomii, LK2A zapewnia niezawodne działanie w środowiskach o dużej cykliczności bez złożoności dodatkowego osprzętu.

Specyfikacje

Numer katalogowy: LK2A86-60DL10S0-316
Typ śruby: Śruba kulowa
Skok: 316mm(1,04ft)
Dokładność pozycjonowania: ± 0,01mm
Skok śruby: 10mm(0,0328ft)
Maksymalna prędkość: 800mm/s(2,62 stopy/s)
Maksymalne obciążenie poziome: 40kg(88,18lb)
Maksymalne obciążenie pionowe: 12kg(26,46lb)
Ciąg znamionowy: 694N
Klasa śruby: C7
Średnica śruby: Φ15mm
Wielkość silnika: Serwomotor 60mm(400 W)

Dostosowane silniki:

1. Serwomotory AC

Seria RS: A6-RS400H2A1-M17 i A6-RS400H2B1-M17 (z hamulcem)
Seria EC: A6-EC400H2A1-M17 i A6-EC400H2B1-M17 (z hamulcem)
Seria PN: A6-PN400H2A1-M17 i A6-PN400H2B1-M17 (z hamulcem)

2. Serwomotory DC

Seria RS: DSY-RS400L2A2-M17S i DSY-RS400L2B2-M17S (z hamulcem)
Seria C: DSY-C400L2A2-M17S i DSY-C400L2B2-M17S (z hamulcem)

Uwaga: ten siłownik liniowy nie zawiera czujnika, który można dokupić za pośrednictwem tego linku. Kompatybilne sprzęgło to MP4450-10-14.

Specyfikacja fizyczna
Długość skoku(mm/ft)	316/1.04
Kołnierz mocowania silnika	Serwosilnik 60mm
Maksymalna prędkość(ft/s)	2.62
Maksymalna prędkość(mm/s)	800
Maksymalne obciążenie poziome(kg/lb)	40/88.18
Maksymalny udźwig pionowy(kg/lb)	12/26.46
Metoda przenoszenia napędu	Napęd śruby kulowej
Nominalny ciąg(N)	694
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	10/0.033
Typ silnika liniowego	Korpus ze stali
