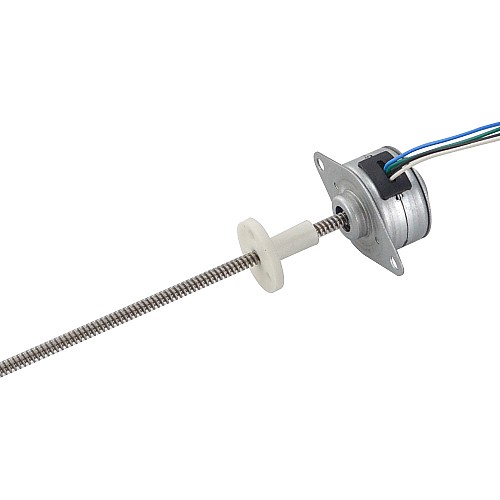

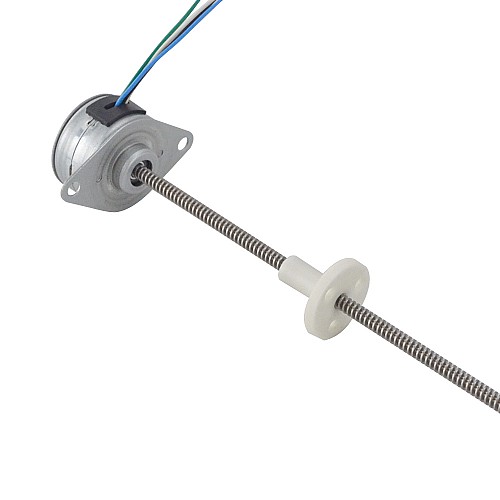

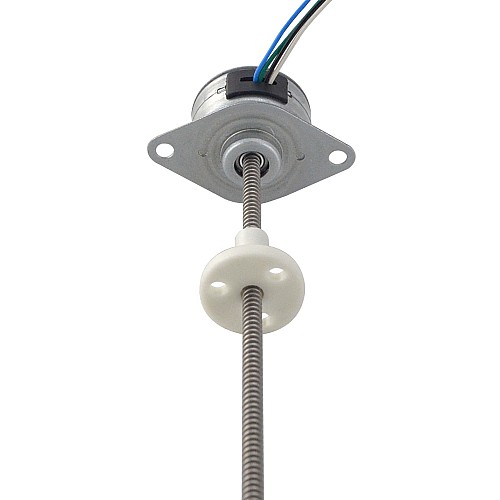

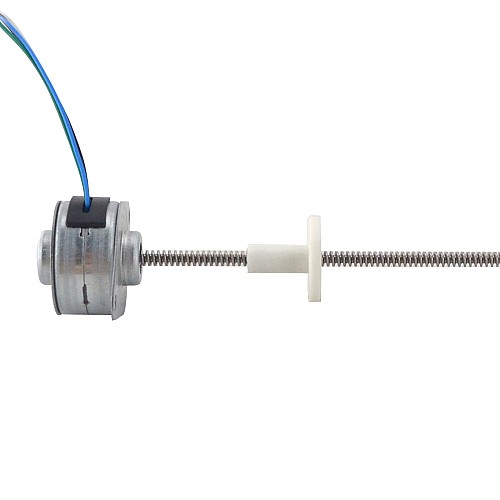

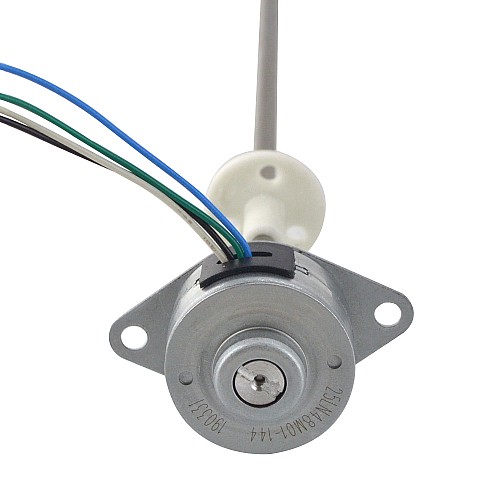

Φ25x14,5mm PM Zewnętrzny liniowy silnik krokowy 0,143A Przewód 1,22mm/0,047" Długość 174mm

0 opinii - Napisz opinię

85.69zł

5 + 80.46zł

10 + 75.89zł

50 + 71.76zł

100 + 68.08zł

w magazynie: Przed Sprzedaż
Model: 25LN48M01-144
Waga brutto: 0.15kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 20

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 25LN48M01-144
Typ silnika: Zewnętrzny liniowy krokowy PM
Faza 2
Kąt kroku: 7,5 stopnia
Prąd znamionowy/faza: 0,143A
Moment trzymania: 14,7mNm(2,082oz.in)
Rezystancja fazowa: 84±10%omów(20℃)
Indukcyjność: 48mH±20%
Żywotność: 3000 godzin

Specyfikacja fizyczna

Rozmiar ramy: Φ25mm
Długość korpusu: 14,5mm
Długość śruby pociągowej: 174 mm (6,85 cala)
Średnica śruby pociągowej: Φ3,56mm(0,14")
Ołów/obrót: 1,22mm(0,047")
Ołów/Krok: 0,0254 mm (0,001")
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 42,3g

Połączenie

A+	A-	B+	B-
Biały	Czarny	Zielony	Niebieski

Specyfikacja elektryczna
Indukcyjność(mH)	48
Kąt kroku(deg.)	7.5
Liczba faz	2
Moment trzymania(mN.m)	14.7
Moment trzymania(oz.in)	2.082
Prąd znamionowy(A)	0.143
Rezystancja fazy(ohms)	84
Specyfikacja fizyczna
Długość ciała(mm)	14.5
Długość ołowiu(mm)	174
Długość śruby pociągowej(mm)	174
Ilość kabli	4
Klasa IP	30
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0254
Przesuw/rewolucja ołowiu(mm)	1.22
Rozmiar ramy(mm)	Φ25
Średnica śruby pociągowej(mm)	3.56
Typ silnika liniowego	PM Zewnętrzny

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
