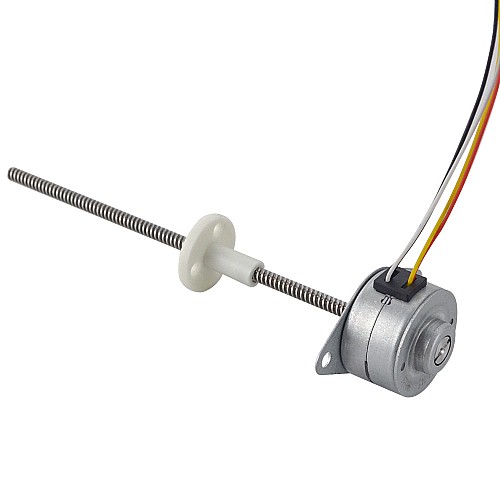

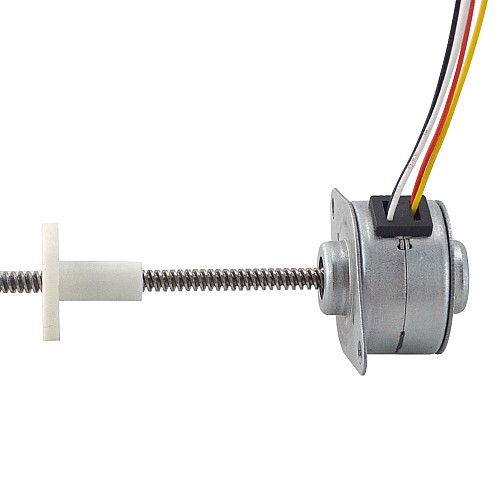

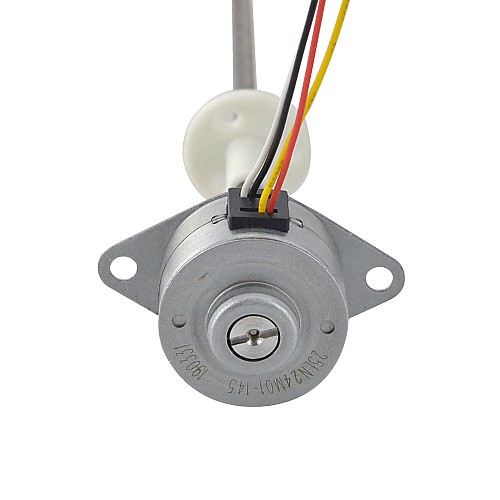

Φ25x15.7mm PM Zewnętrzny liniowy silnik krokowy 0,48A Przewód 2,44mm/0,096" Długość 110mm

0 opinii - Napisz opinię

75.58zł

5 + 71.01zł

10 + 66.97zł

50 + 63.34zł

100 + 60.10zł

w magazynie: 10000
Model: 25LN24M01-145
Waga brutto: 0.15kg
Certyfikowany: ISO, CE

Sprzedane: 95

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 25LN24M01-145
Typ silnika: Zewnętrzny liniowy krokowy PM
Faza 2
Kąt kroku: 15 stopni
Prąd znamionowy/faza: 0,48A
Moment trzymania: 17,64mNm(2,499oz.in)
Rezystancja fazowa: 25±10%omów(20℃)
Indukcyjność: 10,9mH±20%
Żywotność: 3000 godzin

Specyfikacja fizyczna

Rozmiar ramy: Φ25mm
Długość korpusu: 15,7mm
Długość śruby pociągowej: 110 mm (4,33 cala)
Średnica śruby pociągowej: Φ3,56mm(0,14")
Ołów/obrót: 2,44mm(0,096")
Piktogram/obrót: 1,22 mm (0,047")
Ołów/Krok: 0,1016 mm (0,004")
Liczba wyprowadzeń: 4
Długość przewodu: 350mm
Waga: 42,7g

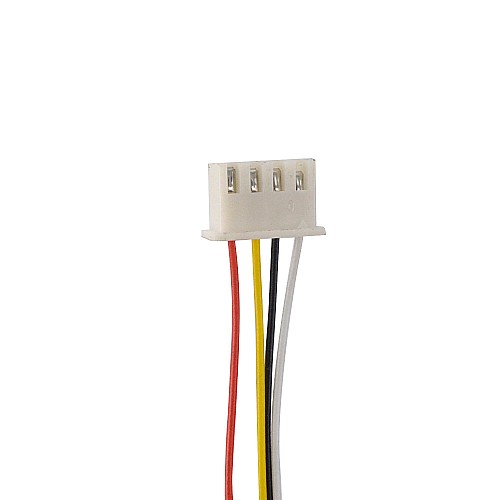

Połączenie

A+	A-	B+	B-
Biały	Czarny	Żółty	Czerwony

Specyfikacja elektryczna
Indukcyjność(mH)	10.9
Kąt kroku(deg.)	15
Liczba faz	2
Moment trzymania(mN.m)	17.64
Moment trzymania(oz.in)	2.499
Prąd znamionowy(A)	0.48
Rezystancja fazy(ohms)	25
Specyfikacja fizyczna
Długość ciała(mm)	15.7
Długość ołowiu(mm)	350
Długość śruby pociągowej(mm)	110
Klasa IP	30
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.1016
Przesuw/rewolucja ołowiu(mm)	2.44
Rozmiar ramy(mm)	Φ25
Średnica śruby pociągowej(mm)	3.56
Typ silnika liniowego	PM Zewnętrzny

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
