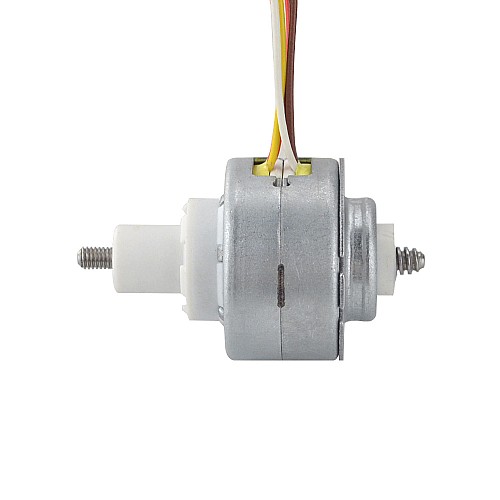

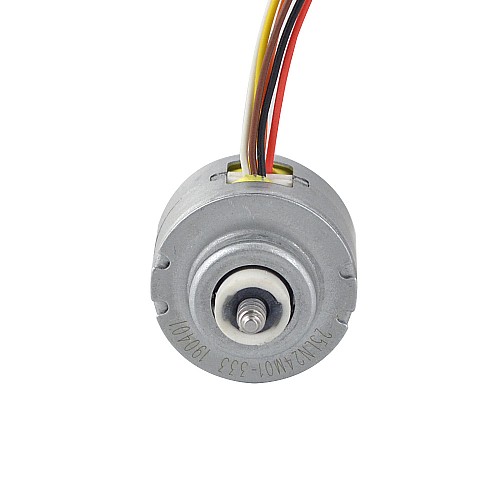

Φ25,2x15mm PM Liniowy silnik krokowy uwięziony 0,23A Przewód 1mm/0,039" Skok 12mm

0 opinii - Napisz opinię

62.98zł

5 + 59.17zł

10 + 55.80zł

50 + 52.78zł

100 + 50.07zł

w magazynie: 10000
Model: 25LN24M01-333
Waga brutto: 0.05kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 25LN24M01-333
Typ silnika: PM Captive Linear Stepper
Faza: 4
Kąt kroku: 15 stopni
Prąd znamionowy/faza: 0,23A
Siła ciągu: 7 N (130Hz)
Rezystancja fazowa: 22±7%omów(20℃)
Indukcyjność: 4,3mH±20%(1KHz)
Ochrona IP: IP34
Żywotność: 1500000 cykli

Specyfikacja fizyczna

Rozmiar ramy: Φ25,2mm
Długość korpusu: 15mm
Długość skoku: 12 mm (0,472 ")
Średnica śruby pociągowej: Φ3,5mm(0,138")
Ołów/obrót: 1mm(0,039")
Ołów/Krok: 0,0417 mm (0,00164")
Ilość wyprowadzeń: 6 ze złączem PH-6Y
Długość przewodu: 250mm
Waga: 37,5g

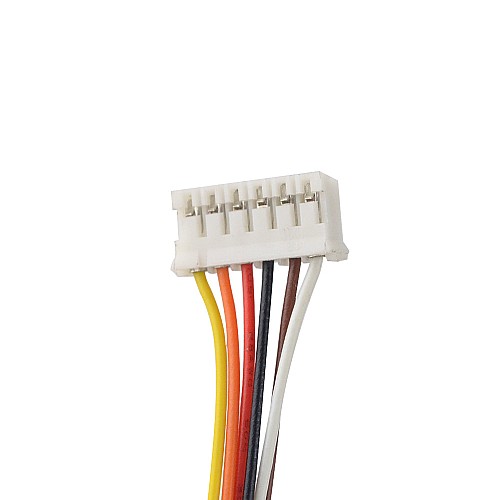

Połączenie

A+	O+	A-	B+	O-	B-
Żółty	Pomarańczowy	Czerwony	Biały	brązowy	Czarny

Specyfikacja elektryczna
Indukcyjność(mH)	4.3
Kąt kroku(deg.)	15
Liczba faz	4
Prąd znamionowy(A)	0.23
Specyfikacja fizyczna
Długość ciała(mm)	15
Długość ołowiu(mm)	250
Ilość kabli	6
Klasa IP	30
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0417
Przesuw/rewolucja ołowiu(mm)	1
Rozmiar ramy(mm)	Φ25
Średnica śruby pociągowej(mm)	3.5
Travel(mm)	12
Typ silnika liniowego	PM Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
