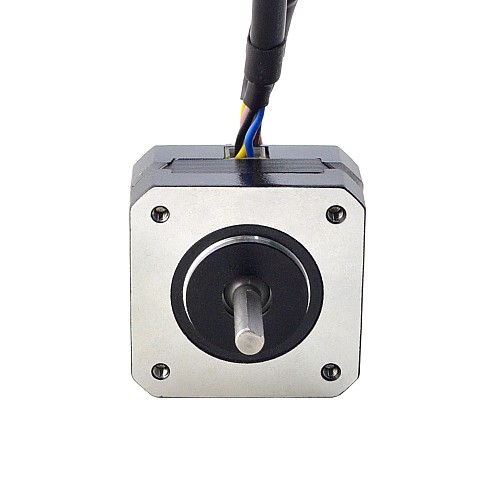

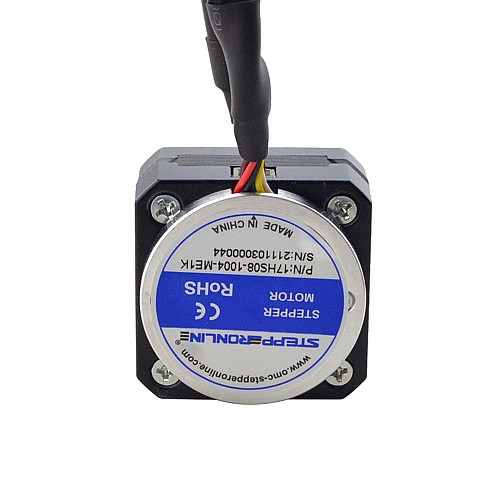

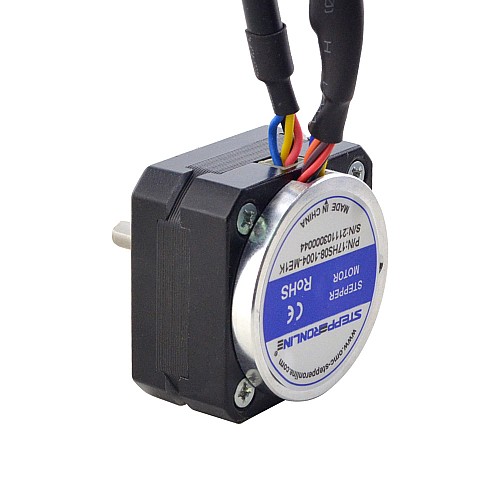

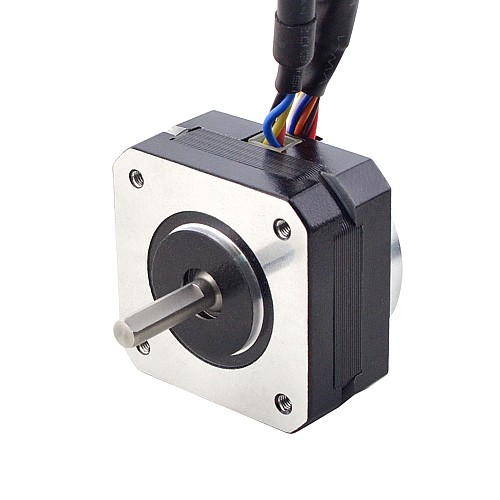

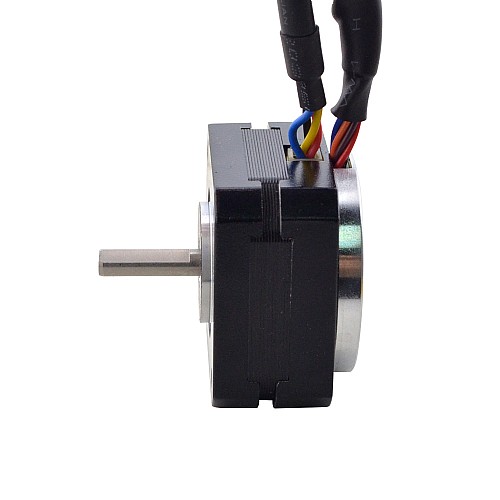

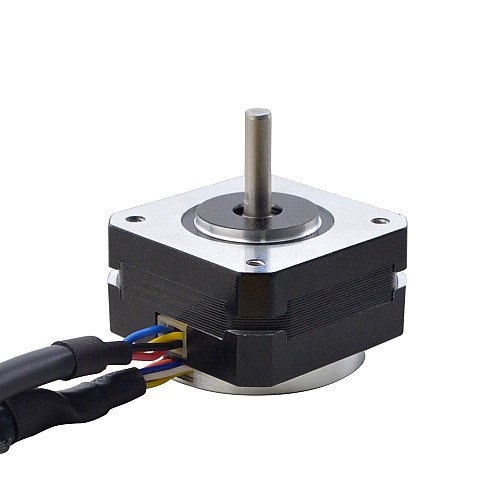

Silnik krokowy Nema 17 z zamkniętą pętlą 16Ncm(22,7oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

4 opinii - Napisz opinię

76.86zł

5 + 73.67zł

10 + 70.74zł

50 + 68.08zł

100 + 65.55zł

w magazynie: 10000
Model: 17HS08-1004-ME1K
Waga brutto: 0.26kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Jest to najcieńszy silnik krokowy z zamkniętą pętlą, jaki mamy, tylko o grubości 26 mm zawiera enkoder. Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małej przestrzeni i przy wyższych kosztach.

Specyfikacja elektryczna

Numer części producenta: 17HS08-1004-ME1K
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 16Ncm(22,7oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,7 omów ± 10%
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 26mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość wału D-CUT: 16,5mm
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maksymalna częstotliwość wyjściowa: 400 kHz

Podłączenie Silnika i Enkodera

Silnik	A+	A-	B+	B-
Przewód	Czerwony	Czarny	Żółty	Niebieski

Enkoder	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Przewód	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	16
Moment trzymania(oz.in)	22.7
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.7
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	26
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
