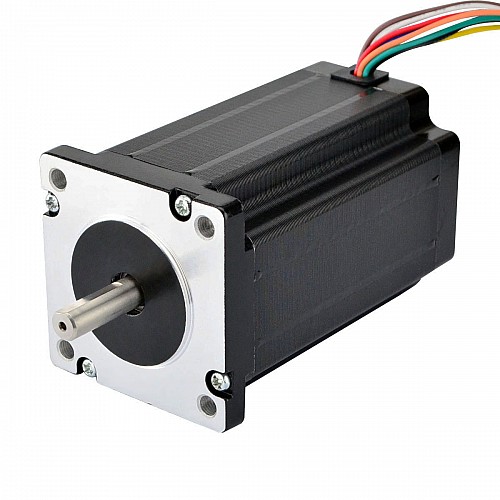

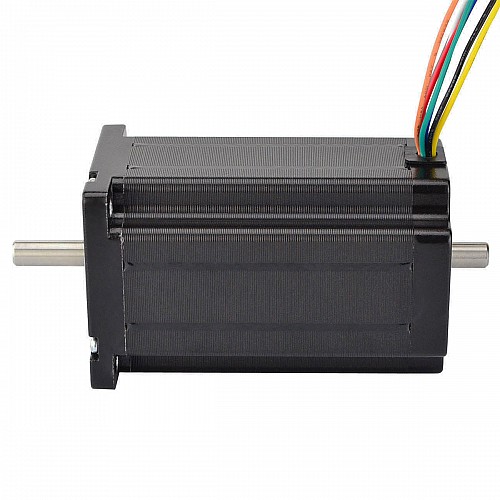

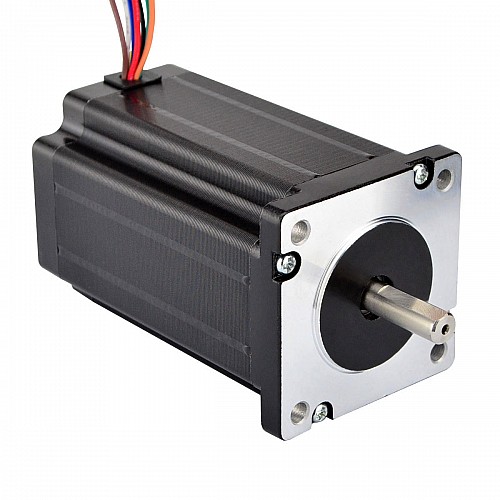

Silnik krokowy CNC Nema 23 z podwójnym wałem 3,4Nm(481,48oz.in) 60x60x100mm 8 przewodów

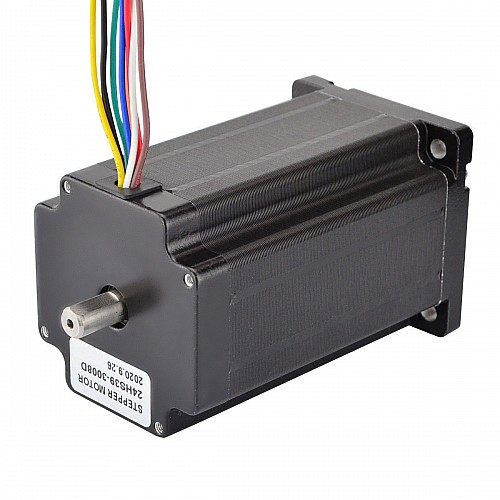

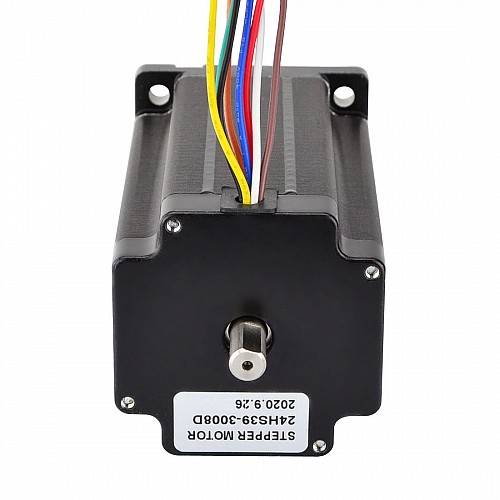

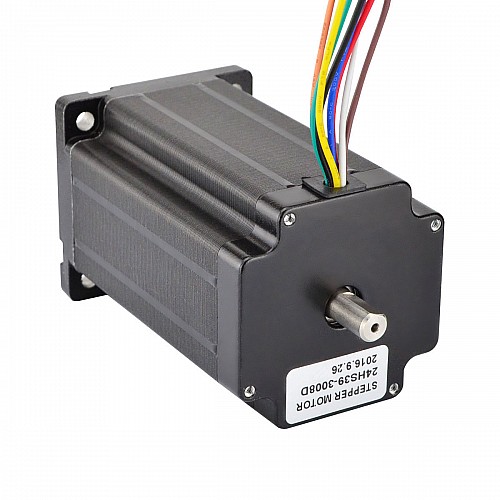

Jest to najmocniejszy silnik krokowy nema 23, o kącie kroku 1,8stopnia i rozmiarze 60x60x100mm. Posiada 8 przewodów, które mają trzy opcje podłączenia: Unipolarne lub Bipolarne(szeregowe) lub Bipolarne(równoległe), możesz wybrać dowolny typ. Na tylnym wale można zamontować enkoder, koło ręczne lub równoważne. Jej moment trzymania sięga 2,48Nm(351,3oz.in) przy połączeniu jednobiegunowym i 3.4Nm(481.48oz.in) przy połączeniu dwubiegunowym.

Specyfikacja elektryczna

• Numer części producenta: 24HS39-3008D
• Typ silnika: jednobiegunowy/dwubiegunowy
• Kąt kroku: 1,8stopnia
• Moment trzymania(dwubiegunowy): 3.4Nm(481.48oz.in)
• Moment trzymania(jednobiegunowy): 2,48Nm(351,3uncji)
• Prąd znamionowy(szeregowy bipolarny): 2A
• Prąd znamionowy(dwubiegunowy równoległy): 4A
• Prąd znamionowy(jednobiegunowy): 2,8A
• Rezystancja fazowa(szereg bipolarny): 2,8 omów
• Rezystancja fazowa(dwubiegunowa równoległa): 0,7 omów
• Rezystancja fazowa(jednobiegunowa): 1,4ohm
• Indukcyjność(serial bipolarny): 12,0mH±20%(1KHz)
• Indukcyjność(bipolarna równoległa): 3,0mH±20%(1KHz)
• Indukcyjność(jednobiegunowa): 3,0mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 60x60mm
• Długość ciała: 100mm
• Średnica wału: Φ8,0mm
• Długość przedniego wału: 24mm
• Długość tylnego wału: 13mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 8
• Długość ołowiu: 400mm
• Waga: 1,6kg
