Przekładnia planetarna serii EG Przełożenie 10:1 Luz 15arc-min dla silnika krokowego Nema 24

0 opinii - Napisz opinię

124.41zł

5 + 120.15zł

10 + 116.20zł

50 + 112.48zł

100 + 108.98zł

w magazynie: 10000
Model: EG24-G10
Waga brutto: 0.93kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

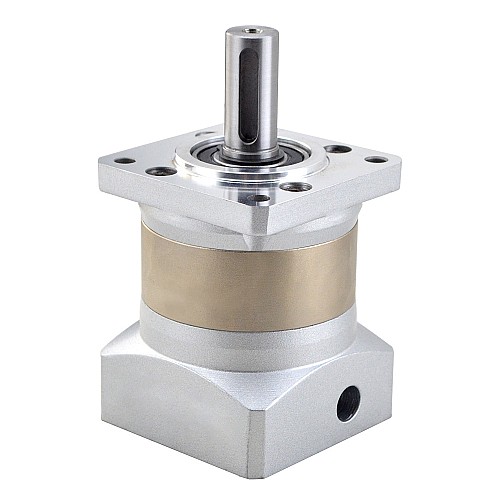

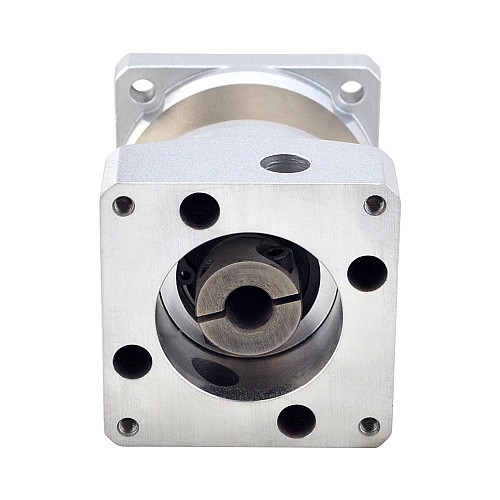

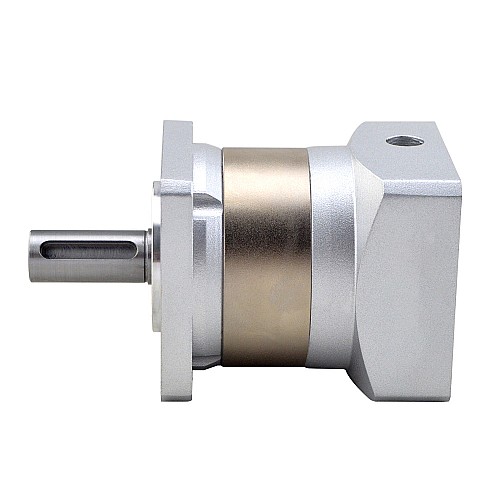

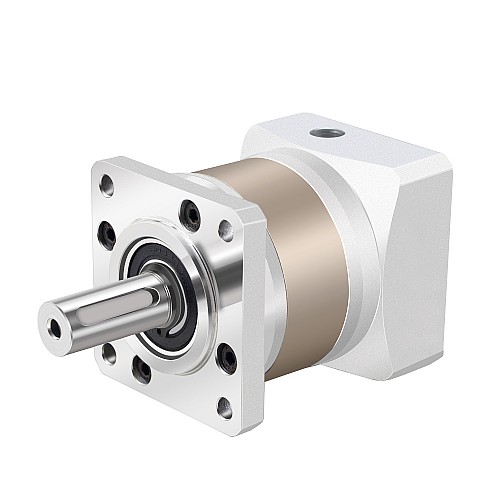

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 10mm. Ta precyzyjna przekładnia planetarna należy do przekładni serii EG, ma przełożenie 10:1 i maksymalny luz 15minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę. Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do każdego standardowego silnika krokowego Nema 24 i bezszczotkowego silnika prądu stałego.

Dane techniczne skrzyni biegów

Numer części: EG24-G10
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 10:1
Wydajność: 96%
Moment bezwładności: 0.13kg·cm²
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 10Nm(88,51funta-cala)
Moment dopuszczalny moment obrotowy: 20Nm(177,01funta-cal)
Hałas: <= 55dB(1000rpm)/65dB(3000rpm)
Wodoodporność: IP54
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramy: 60x60mm
Długość skrzyni biegów: 73,5mm
Typ wału wyjściowego: kluczowy sposób
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 35mm
Średnica wału wejściowego: Φ10mm
Długość wału wejściowego: 12-31mm

Zazwyczaj otwory montażowe dla silników Nema 24 mają średnicę 50mm, ale niektóre mają 47,1mm. Dlatego należy pamiętać, że nasz reduktor może współpracować tylko z Nema 24 silnikami o rozstawie otworów 50mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 24 Silnik krokowy
Długość skrzyni biegów(mm)	73.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	60 x 60
Seria produktu	EG
Średnica wału wejściowego(mm)	10
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	930
Zarys	<=15arcmin
