Przekładnia planetarna serii EG Przełożenie 5:1 Luz 15arcmin dla silnika krokowego Nema 24

0 opinii - Napisz opinię

132.95zł

5 + 127.45zł

10 + 122.42zł

50 + 117.74zł

100 + 113.41zł

w magazynie: 200
Model: EG24-G5
Waga brutto: 0.93kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

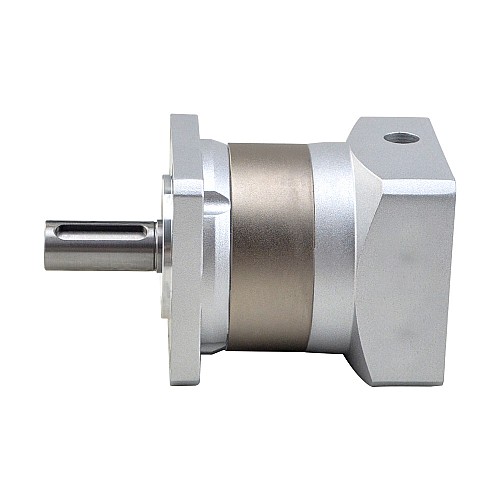

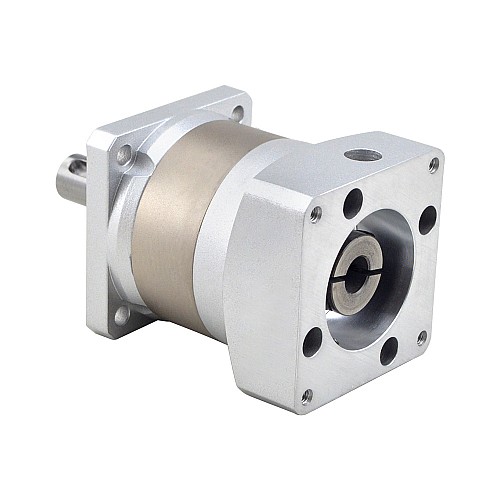

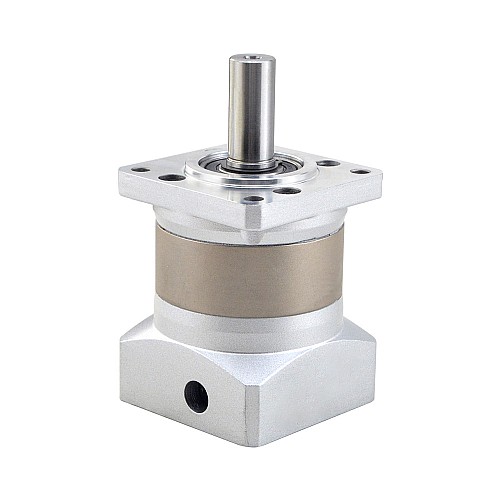

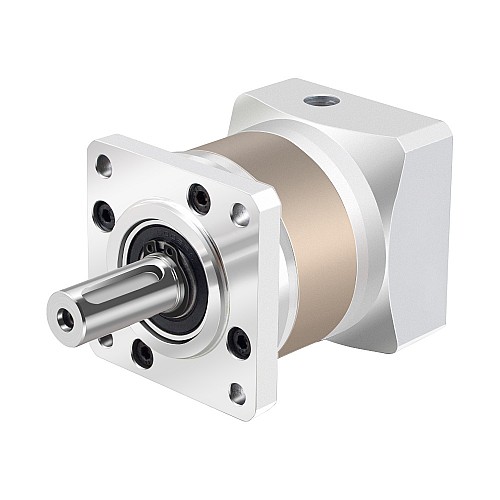

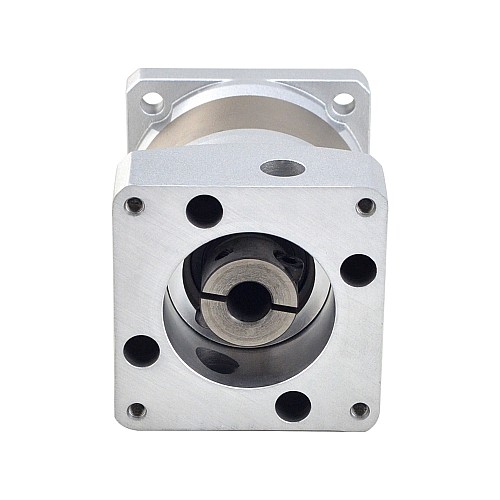

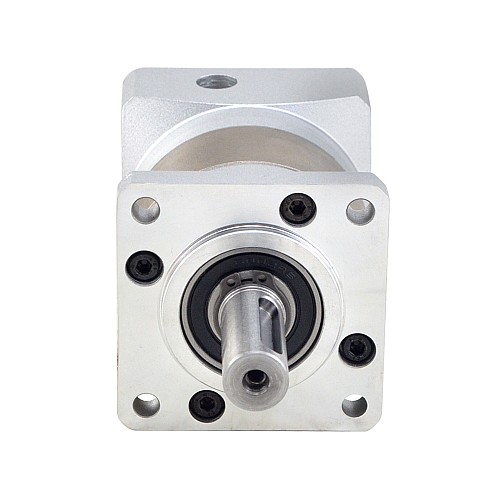

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 10mm. Ta precyzyjna przekładnia planetarna należy do przekładni serii EG, ma przełożenie 5:1 i maksymalny luz międzyzębny 15arcmin. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę. Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do każdego standardowego silnika krokowego Nema 24 i bezszczotkowego silnika prądu stałego.

Dane techniczne skrzyni biegów

Numer części: EG24-G5
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 5:1
Wydajność: 96%
Moment bezwładności: 0.13kg·cm²
Luz międzyzębny bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 28Nm(247,82funta-cal)
Moment dopuszczalny moment obrotowy: 56Nm(495,64lb-in)
Hałas: <= 55dB(1000rpm)/65dB(3000rpm)
Wodoodporność: IP54
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramy: 60x60mm
Długość skrzyni biegów: 73,5mm
Typ wału wyjściowego: Kluczowy sposób
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 35mm
Średnica wału wejściowego: Φ10mm
Długość wału wejściowego: 12-31mm

Zazwyczaj otwory montażowe dla silników Nema 24 mają średnicę 50mm, ale niektóre mają 47,1mm. Dlatego należy pamiętać, że nasz reduktor może współpracować tylko z Nema 24 silnikami o rozstawie otworów 50mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 24 Silnik krokowy
Długość skrzyni biegów(mm)	73.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Luz międzyzębny	<=15 arcmin
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	60 x 60
Seria produktu	EG
Średnica wału wejściowego(mm)	10
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	920
