Przekładnia planetarna serii EG Przełożenie 50:1 Luz 20arc-min dla silnika krokowego Nema 24

0 opinii - Napisz opinię

226.78zł

5 + 217.42zł

10 + 208.81zł

50 + 200.87zł

100 + 193.47zł

w magazynie: Przed Sprzedaż
Model: EG24-G50
Waga brutto: 1.17kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 105

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

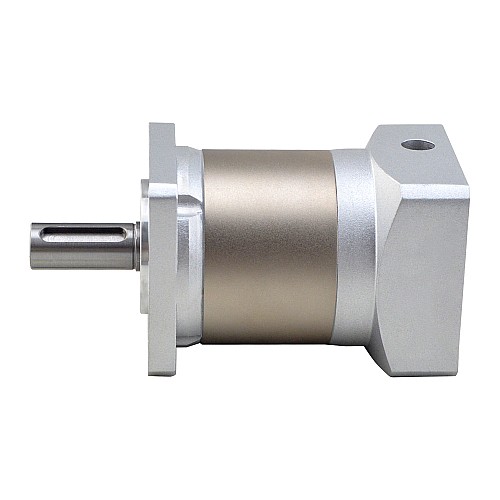

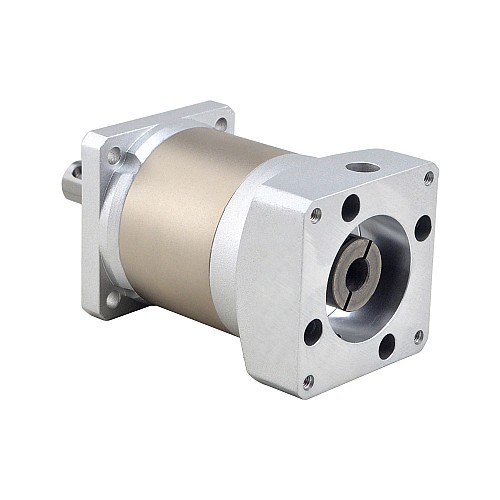

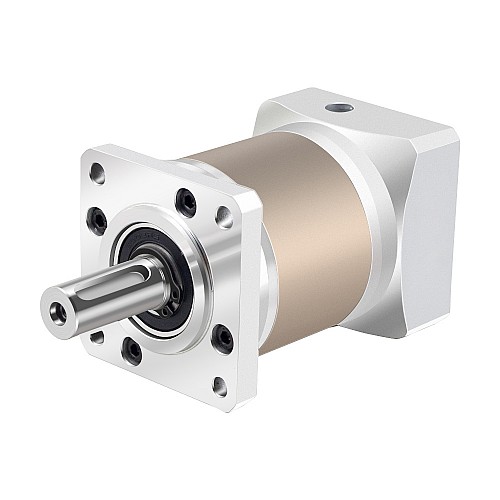

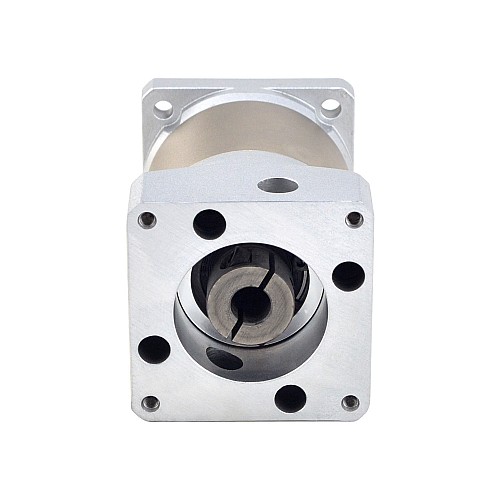

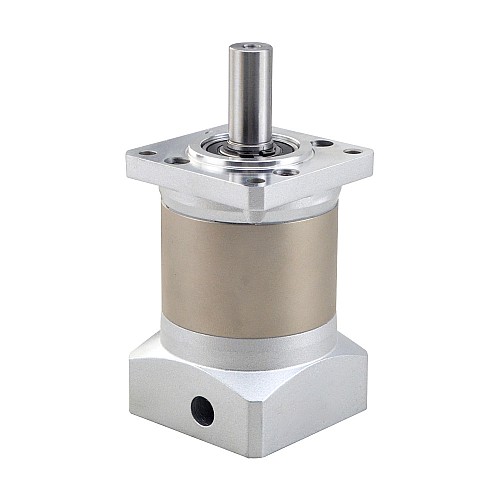

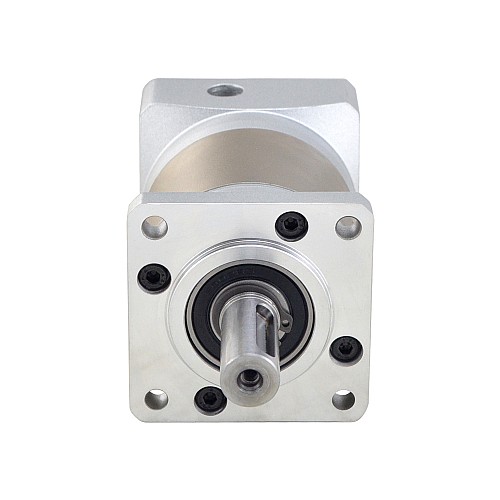

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 10mm. Ta precyzyjna przekładnia planetarna należy do przekładni serii EG, ma przełożenie 50:1 i maksymalny luz 20minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę. Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do każdego standardowego silnika krokowego Nema 24 i bezszczotkowego silnika prądu stałego.

Dane techniczne skrzyni biegów

Numer części: EG24-G50
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 50:1
Wydajność: 94%
Moment bezwładności: 0.03kg·cm²
Luz bez obciążenia: <=20arcmin
Maksymalny dopuszczalny moment obrotowy: 25Nm(221,27lb-in)
Moment dopuszczalny moment obrotowy: 50Nm(442,54funt x cal)
Hałas: <=55dB(1000rpm)/65dB(3000rpm)
Wodoodporność: IP54
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramy: 60x60mm
Długość skrzyni biegów: 89,5mm
Typ wału wyjściowego: Kluczowy sposób
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 35mm
Średnica wału wejściowego: Φ10mm
Długość wału wejściowego: 12-31mm

Zazwyczaj otwory montażowe dla silników Nema 24 mają średnicę 50mm, ale niektóre mają 47,1mm. Dlatego należy pamiętać, że nasz reduktor może współpracować tylko z Nema 24 silnikami o rozstawie otworów 50mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 24 Silnik krokowy
Długość skrzyni biegów(mm)	89.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	60 x 60
Seria produktu	EG
Średnica wału wejściowego(mm)	10
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	1170
Zarys	<=20arcmin
