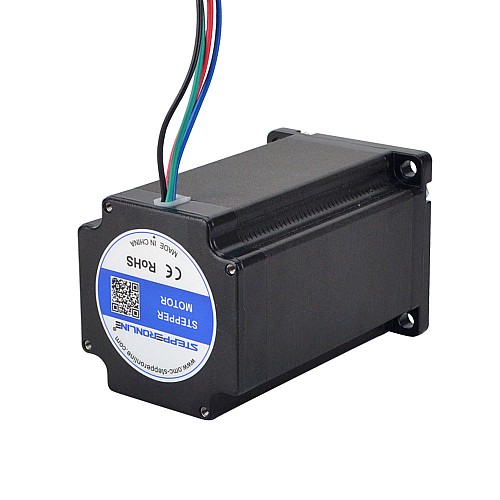

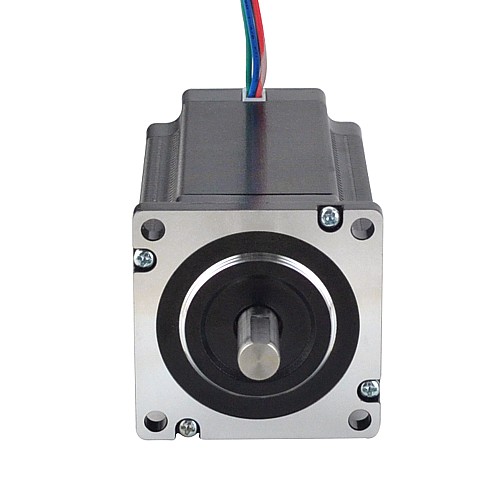

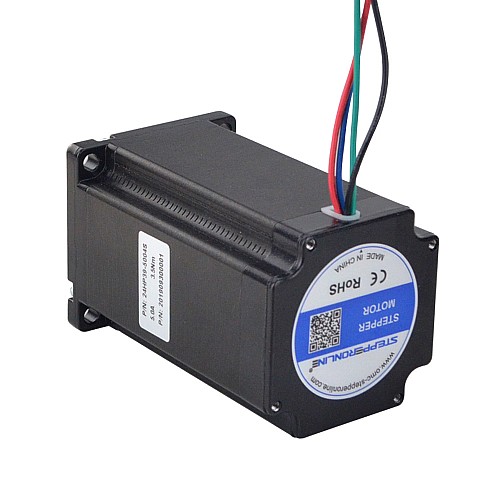

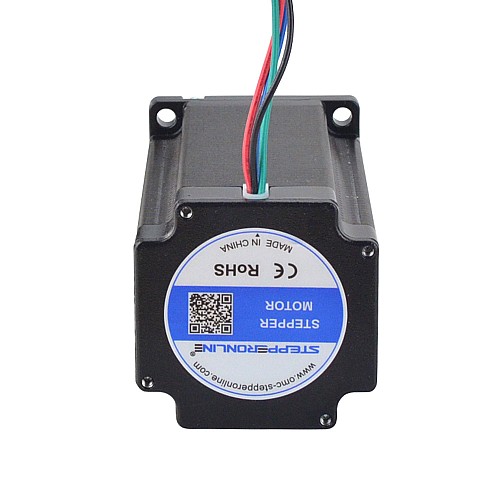

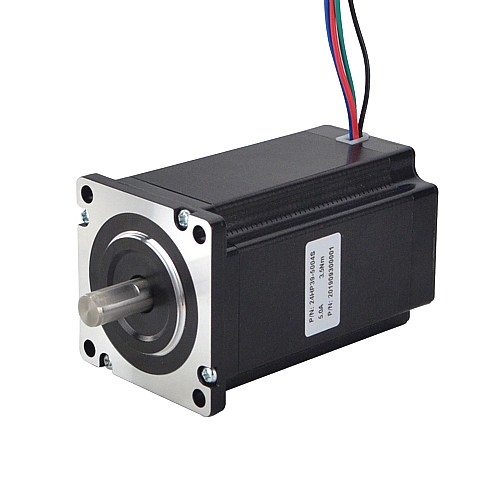

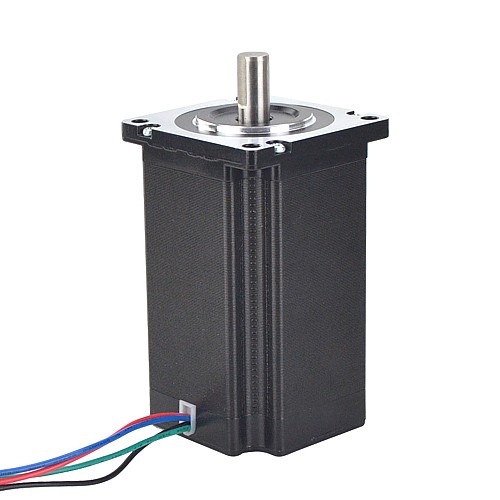

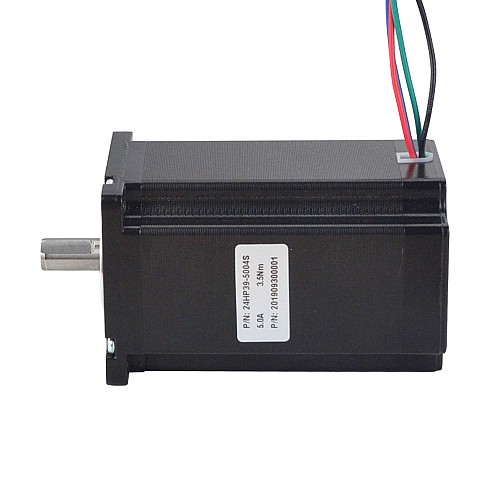

Seria P Nema 24 Bipolarny 1,8 stopnia 3,5Nm(495,74oz.in) 5,0A 60x60x97,8mm 4 przewody

Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Dwubiegunowy 1,8deg 3,5Nm(495,74oz.in) 5,0A 60x60x97,8 mm 4 przewody
Seria P Nema 24 Bipolarny 1,8 stopnia 3,5Nm(495,74oz.in) 5,0A 60x60x97,8mm 4 przewody
3 opinii - Napisz opinię
186.19zł
5 + 176.52zł
10 + 167.79zł
50 + 159.89zł
100 + 152.71zł
  • w magazynie: 10000
  • Model: 24HP39-5004S
  • Waga brutto: 1.70kg
  • Certyfikowany: ISO, CE, UKCA, RoHS
Sprzedane: 515

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

  • Numer części producenta: 24HP39-5004S
  • Liczba faz: 2
  • Kąt kroku: 1,8stopnia
  • Moment trzymania: 3,5Nm(495,74uncji)
  • Prąd znamionowy/faza: 5,0A
  • Rezystancja fazowa: 0,48oma±10%
  • Indukcyjność: 1,85mH±20%(1KHz)
  • Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

  • Rozmiar ramy: 60 x 60mm
  • Długość korpusu: 97,8mm
  • Średnica wału: Φ10mm
  • Długość wału: 21mm
  • Długość cięcia w kształcie litery D: 15mm
  • Liczba wyprowadzeń: 4
  • Długość przewodu: 500mm
  • Waga: 1,6kg

Połączenie

A+
A-
B+
B-
Czarny
Zielony
CZERWONY
NIEBIESKI
Odpowiedni wspornik dla tego silnika to ST-M13.
Rodzaj produktu
Rodzaj produktu Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolarny
Czy ma krzywą momentu obrotowego/naporu? Tak
Indukcyjność(mH) 1.85
Kąt kroku(deg.) 1.8
Moment trzymania(Ncm) 350
Moment trzymania(oz.in) 495.74
Prąd znamionowy(A) 5.0
Rezystancja fazy(ohms) 0.48
Specyfikacja fizyczna
Długość ciała(mm) 97.8
Długość ołowiu(mm) 500
Długość wału(mm) 21
Ilość kabli 4
Metoda inwentaryzacji Dedykowany inwentarz
Pojedynczy/Podwójny Wał Pojedynczy wał
Rozmiar ramy(mm) Nema 24 (60 x 60)
Seria produktu P
Średnica wału(mm) 10
Typ wału wyjściowego D
Waga(g) 1600



  • Wał silnika
  • Kabel
  • Złącze
  • Enkoder
  • Hamulec
  • Skrzynia biegów


Plik Rozmiar
24HP39-5004S_Full_Datasheet.pdf 182.2KB Download
24HP39-5004S.STEP 1.06MB Download
24HP39-5004S_Torque_Curve.pdf 148.78KB Download
