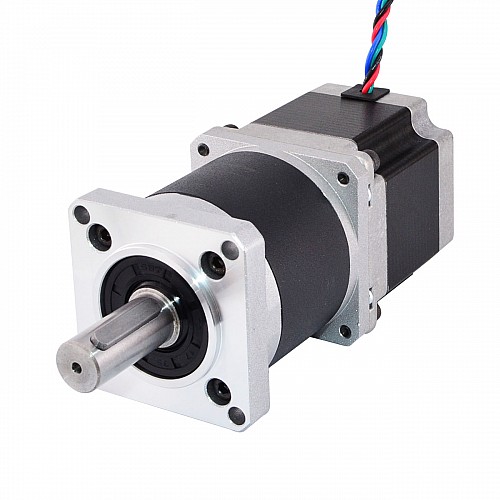

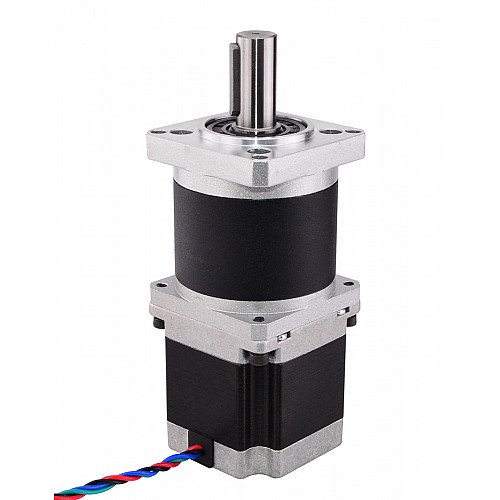

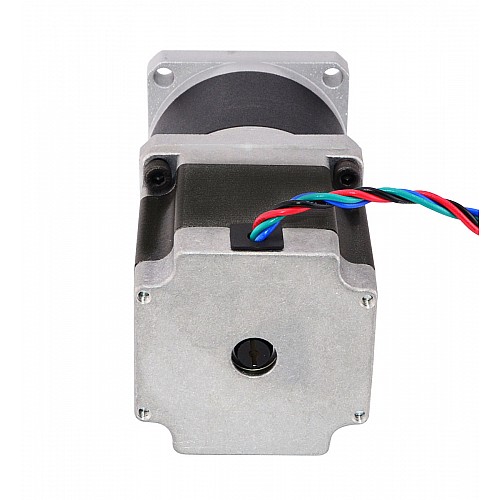

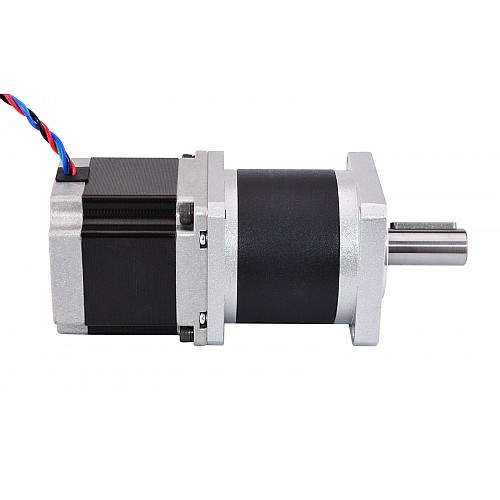

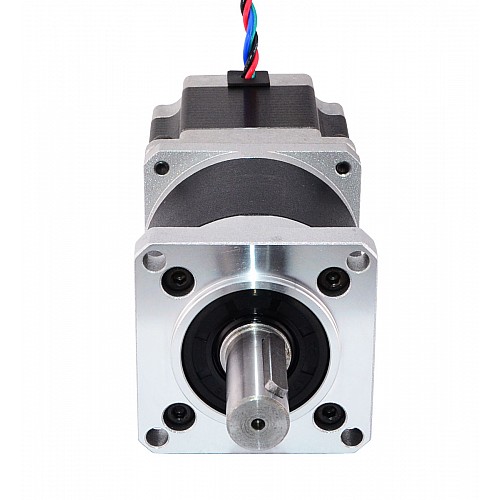

Silnik krokowy Nema 23 L=55mm Przełożenie 15:1 Wysoce precyzyjna przekładnia planetarna

Ten silnik krokowy Nema 23 z korpusem 55mm i prądem znamionowym 2,8A, zintegrowany z przekładnią planetarną 61,65mm o przełożeniu 15:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

• Numer części: 23HS22-2804S-HG15
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 0,12stopnia
• Moment obrotowy trzymania bez skrzyni biegów: 103Ncm(146oz.in)
• Prąd znamionowy/faza: 2,8A
• Rezystancja fazowa: 0,9ohms
• Indukcyjność: 2,8mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Przekładnia czołowa
• Materiał przekładni: Stal stopowa
• Przełożenie: 15:1
• Wydajność: 85%
• Luz bez obciążenia: <=50arcmin
• Maks. Dopuszczalny moment obrotowy: 20Nm(2832.8oz.in)
• Moment dopuszczalny moment obrotowy: 40Nm(5664oz.in)
• Maks. Obciążenie promieniowe: 250N
• Temperatura otoczenia: -10 - 90 ℃
• Hałas: <=50dB
• Żywotność: 20000 godzin

Specyfikacje fizyczne

• Rozmiar ramy: 57x57mm
• Długość silnika: 55mm
• Długość skrzyni biegów: 61,65mm
• Średnica wału: Φ14mm
• Długość wału: 34mm
• Długość wpustu: 25mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 320mm

Połączenie
