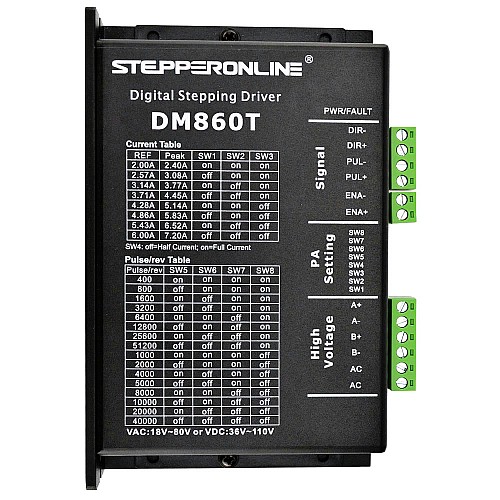

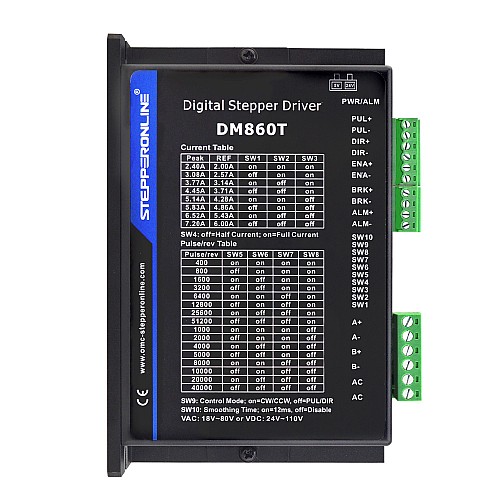

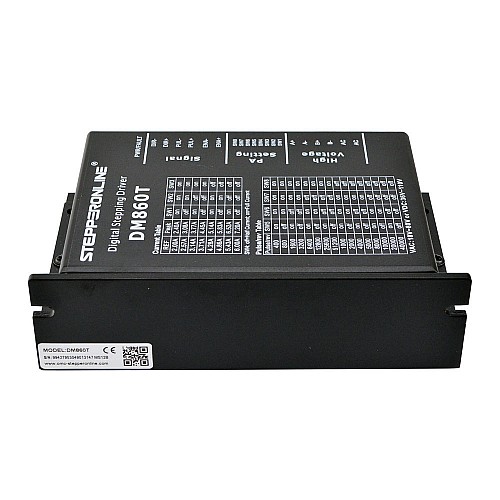

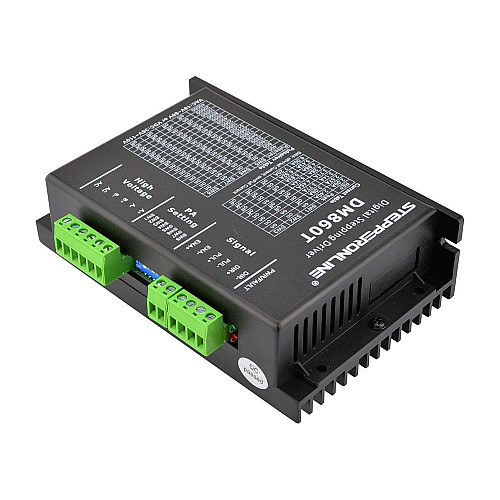

Cyfrowy sterownik krokowy 2.4-7.2A 18-80VAC lub 24-110VDC dla silnika Nema 34

DM860T to w pełni cyfrowy sterownik krokowy opracowany z zaawansowanym algorytmem sterowania DSP opartym na najnowszej technologii sterowania ruchem. Osiągnął wyjątkowy poziom płynności systemu, zapewniając optymalny moment obrotowy i niwelując niestabilność w średnim zakresie. Jego funkcja automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia szybką konfigurację optymalnych trybów z różnymi silnikami. W porównaniu z tradycyjnymi napędami analogowymi, DM860T może napędzać silnik krokowy przy znacznie niższym poziomie hałasu, niższym nagrzewaniu i płynniejszym ruchu. Jego unikalne cechy sprawiają, że DM860T jest idealnym wyborem do zastosowań o wysokich wymaganiach.

Kluczowe cechy

• Obsługa trybów PUL/DIR i CW/CCW
• Miękki start bez „skoku” po włączeniu
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Zabezpieczenie nadnapięciowe, nadprądowe
• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V
• 8 wybieranych prądów szczytowych, w tym 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 16 wybieranych rozdzielczości mikrokroków, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Parametry elektryczne

• Szczytowy prąd wyjściowy: 2,4 ~ 7,2A(6,0RMS)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 100MΩ
• Napięcie wejściowe: +18~80VAC lub 24~110VDC (zasilanie DC +/- można podłączyć w dowolnej kolejności)

Środowisko pracy i inne specyfikacje(Tj = 25℃ / 77 ℉)

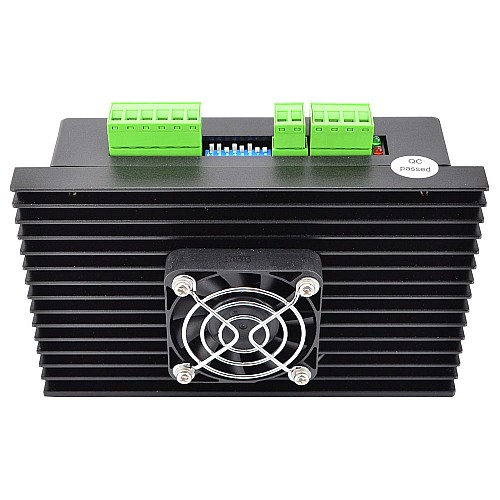

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ ~ 65℃
• Wilgotność: 40% RH(90% RH)
• Temperatura pracy: -10℃ 45℃
• Wibracje: 10-55Hz / 0,15mm
• Temperatura przechowywania: -20℃ 65℃
• Waga: około 580g(20,46 uncji)

Zalecane napięcia jazdy dla silników krokowych
