Cyfrowy sterownik silnika krokowego serii TE 2,4-7,2A 20-80VAC/30-100VDC do silnika Nema 34

Sterowniki serii TE to ulepszone wersje oparte na serii T, oferujące wyjątkową relację jakości do ceny. Zachowując niemal identyczną funkcjonalność i wydajność co seria T, znacznie obniżyliśmy próg wejścia produktu dzięki optymalizacji kosztów, czyniąc wysokiej jakości sterowniki krokowe bardziej dostępnymi.

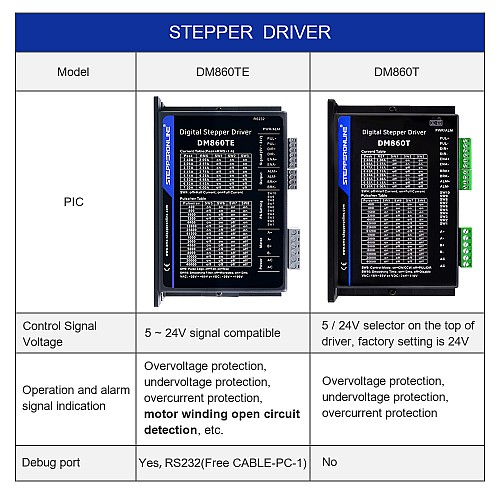

Jest to cyfrowy sterownik krokowy serii TE z maksymalnym prądem wyjściowym 2,4–7,2A i napięciem wejściowym 20–80V AC/30–100V DC. Jest zaprojektowany dla silników krokowych Nema 23, 24, 34, oferując bardziej konkurencyjną cenę niż DM860T.
Funkcjonalnie, sterownik TE posiada ekskluzywną "Funkcję wykrywania przerwy w uzwojeniu silnika". Ten monitoring w czasie rzeczywistym ostrzega przed ryzykiem przerwy w obwodzie, redukując uszkodzenia sprzętu i przestoje, zwiększając niezawodność. Galwanicznie izolowane wejścia z obsługą 5–24V umożliwiają łatwą integrację z większą liczbą systemów sterowania i upraszczają konfigurację. Należy pamiętać, że sterowniki serii TE obsługują tylko tryb pojedynczego impulsu(single pulse).

Kluczowe cechy

• Wykrywanie przerwy w uzwojeniu silnika
• Galwanicznie izolowane wejścia z zakresem 5–24V
• Obsługa tylko pojedynczego impulsu(single pulse)
• Automatyczna redukcja prądu spoczynkowego
• Przeznaczone dla silników 2-fazowych i 4-fazowych
• Obsługa trybów PUL/DIR oraz CW/CCW
• Zabezpieczenie przed przepięciem i przeciążeniem prądowym
• Miękki start bez "skoku" podczas włączania zasilania
• Funkcja anty-rezonansowa zapewnia optymalny moment obrotowy i eliminuje niestabilność w średnim zakresie
• Częstotliwość wejścia impulsów do 200 kHz, zgodność z TTL i galwanicznie izolowane wejście
• 8 do wyboru wartości prądu szczytowego: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów, zapewnia optymalne reakcje z różnymi silnikami
• Funkcja Multi-Stepping pozwala, by wejście o niskiej rozdzielczości kroku dawało wyjście o wyższej mikrointerpolacji, oferując tym samym płynniejszy ruch silnika
• 16 do wyboru rozdzielczości mikrointerpolacji: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Specyfikacje elektryczne

• Maksymalny prąd wyjściowy: 2,4–7,2A(2,0–6,0 RMS)
• Napięcie wejściowe: 20–80V AC / 30–100V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% RH – 90% RH
• Temperatura pracy: 0℃ – 40℃
• Wibracje: 10–55Hz / 0,15mm
• Temperatura przechowywania: -20℃ – 65℃

Zalecane napięcia jazdy dla silników krokowych
