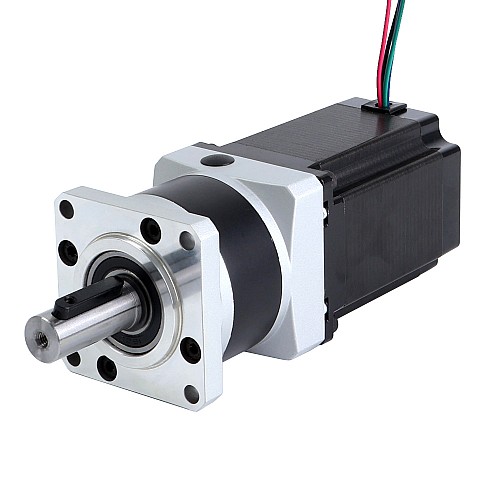

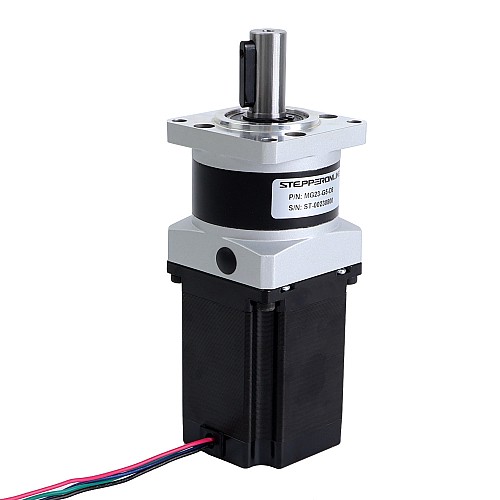

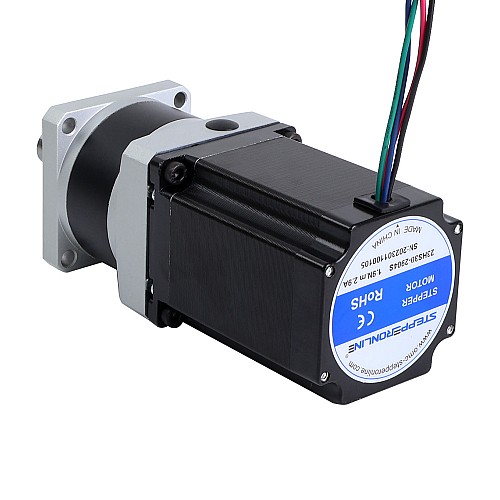

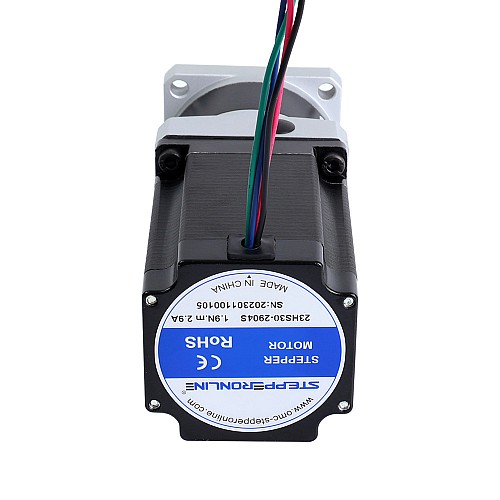

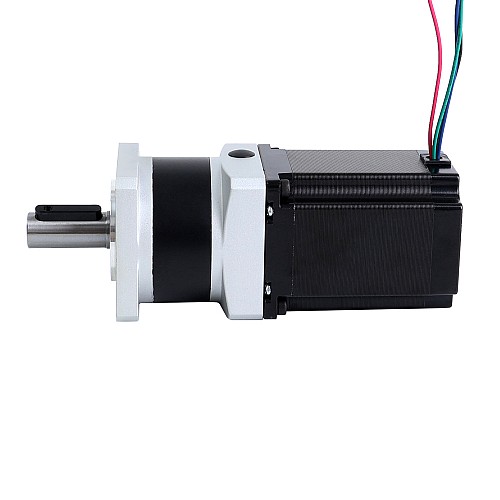

Silnik krokowy Nema 23 L=76.5mm Przełożenie przekładni planetarnej 5:1 serii MG

0 opinii - Napisz opinię

177.63zł

5 + 170.32zł

10 + 163.57zł

50 + 157.32zł

100 + 151.55zł

w magazynie: 10000
Model: 23HS30-2904S-MG5
Waga brutto: 1.85kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 200

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 23 jest wyposażony w precyzyjną przekładnię serii MG. Przełożenie skrzyni biegów wynosi 5:1, a max. luz wynosi 30arcmin. To doskonały wybór do zastosowań, które wymagają dobrej dokładności, ale niskich kosztów.
Jako przekładnia serii MG wbudowane sprzęgło wału, dzięki czemu można łatwo zmienić silnik lub skrzynię biegów.

Specyfikacja elektryczna

Numer części: 23HS30-2904S-MG5
Typ silnika: dwubiegunowy silnik krokowy
Moment trzymania bez skrzyni biegów: 1,89Nm(267,65uncji cala)
Prąd znamionowy/faza: 2,9A
Rezystancja fazowa: 1,13ohms
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszków
Przełożenie: 5:1
Wydajność: 90%
Luz bez obciążenia: <=30arcmin
Maks. dopuszczalny moment obrotowy: 25Nm(221,27lb-in)
Moment.Dopuszczalny moment obrotowy: 50Nm(442,54lb-in)
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000 godz.

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość silnika: 76,5mm
Długość skrzyni biegów: 55,5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 34mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolare
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.8
Moment trzymania bez skrzyni biegów(Nm)	1.89
Prąd (A)	2.9
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	132
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=30arcmin
