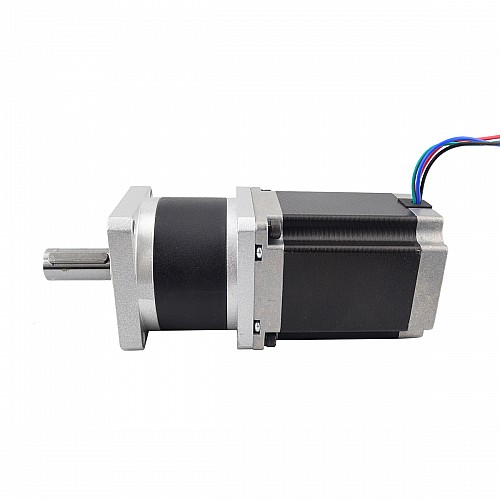

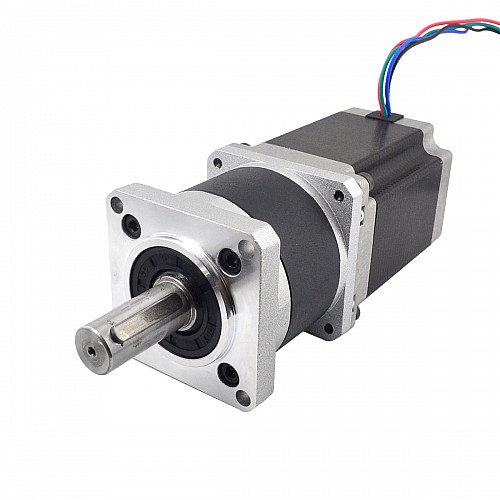

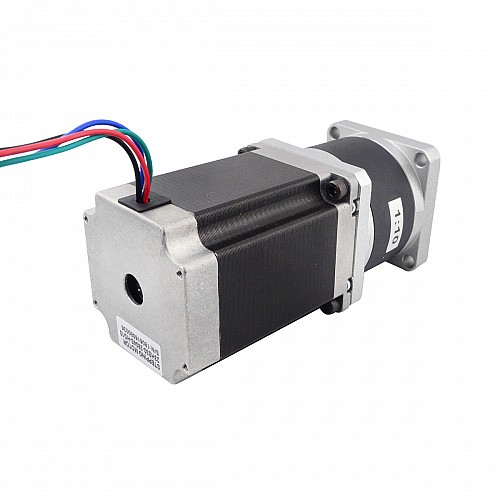

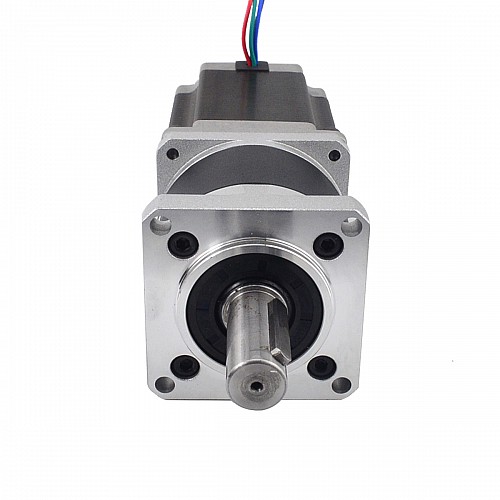

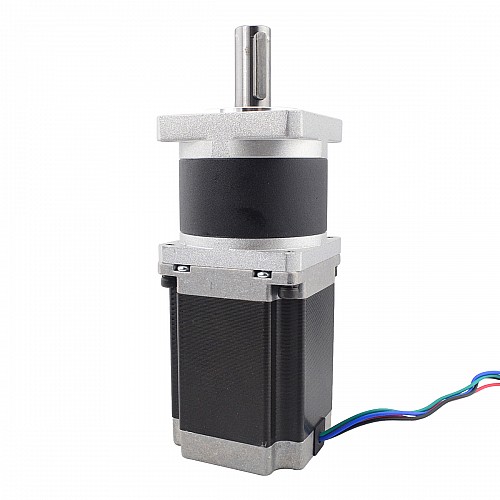

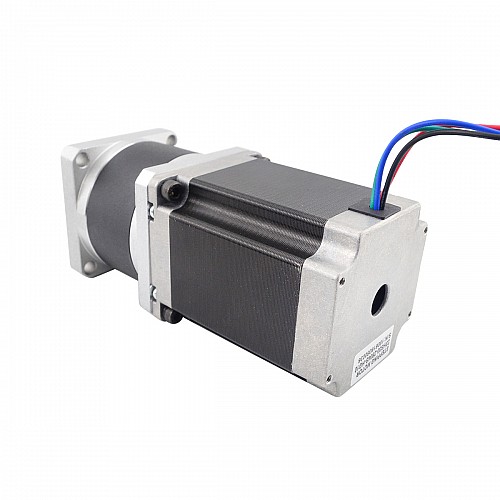

Silnik krokowy Nema 23 L=76mm Przełożenie przekładni planetarnej 10:1 o wysokiej precyzji

0 opinii - Napisz opinię

369.77zł

5 + 351.50zł

10 + 334.95zł

50 + 319.92zł

100 + 306.12zł

w magazynie: 10000
Model: 23HS30-2804S-HG10
Waga brutto: 1.84kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 23 z korpusem 76mm i prądem znamionowym 2,80A, zintegrowany z przekładnią planetarną 54mm o przełożeniu 10:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 23HS30-2804s-HG10
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 1,89Nm(267,70uncji)
Prąd znamionowy/faza: 2.80A
Rezystancja fazowa: 1,13ohms
Indukcyjność: 5,40mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 10:1
Wydajność: 92%
Luz bez obciążenia: <=30arcmin
Maksymalny dopuszczalny moment obrotowy: 6Nm(849,84uncji)
Moment dopuszczalny moment obrotowy: 12Nm(1699.68oz.in)
Maksymalne obciążenie promieniowe: 250N
Temperatura otoczenia:-10-50 ℃
Hałas: <=50dB

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość silnika: 76mm
Długość skrzyni biegów: 54mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 1500g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.4
Moment trzymania bez skrzyni biegów(Nm)	1.89
Prąd (A)	2.8
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	130
Długość ołowiu(mm)	320
Długość wału(mm)	34
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	1500
Zarys	<=30arcmin

Plik	Rozmiar
23HS30-2804S-HG10.STEP	3MB	Download
23HS30-2804S-HG10_Torque_Curve.pdf	182.69KB	Download
23HS30-2804S-HG10 Full Datasheet	127.62KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
