NEMA 11 Zewnętrzny Silnik Krokowy Liniowy Acme 1,0A Stos 32mm Skok Śruby 1,27mm(0,05") z Optycznym Enkoderem Przyrostowym 1000PPR

Nowy

NEMA 11 Zewnętrzny Silnik Krokowy Liniowy Acme 1,0A Stos 32mm Skok Śruby 1,27mm(0,05") z Optycznym Enkoderem Przyrostowym 1000PPR

0 opinii - Napisz opinię

346.44zł

5 + 325.46zł

10 + 306.88zł

50 + 290.29zł

100 + 275.39zł

w magazynie: 10000
Model: 11E13S1004FD4-150RS-OE1K
Waga brutto: 0.32kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten liniowy silnik krokowy Nema 11 integruje wysokorozdzielczy 1000 PPR optyczny enkoder przyrostowy. Posiada śrubę pociągową ACME o długości 150mm(5,9055") i średnicy Φ4,76mm(0,315") oraz nakrętkę POM, zapewniając liniowy przesuw 1,27mm(0,05") na obrót. Włączenie enkodera znacząco poprawia dokładność pozycjonowania i stabilność operacyjną silnika, czyniąc go idealnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym zautomatyzowanej produkcji, systemów logistycznych, urządzeń medycznych, sprzętu scenicznego i robotyki.

Specyfikacja Silnika

Numer części producenta: 11E13S1004FD4-150RS-OE1K
Typ silnika: Zewnętrzny (ACME)
Kąt skoku: 1,8°
Moment trzymania: 0,06Nm(8,5oz.in)
Prąd znamionowy/faza: 1A
Rezystancja fazy: 2,1ohms
Indukcyjność: 1,5mH ±20% (1 kHz)
Wymiar ramy: 28 x 28mm
Długość korpusu: 32mm

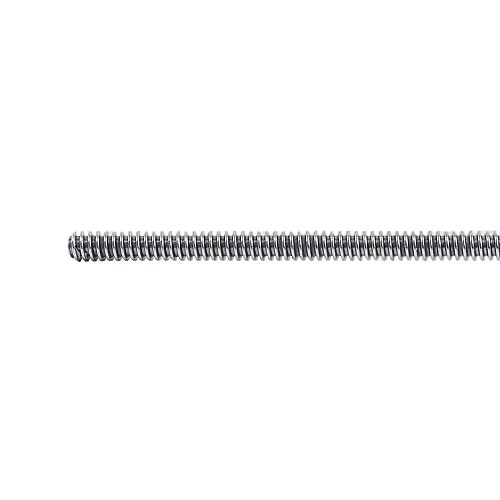

Długość śruby pociągowej: 150mm(5,9055")
Średnica śruby pociągowej: Φ4,76mm(0,315")
Skok/Step: 0,00635mm(0,00025")
Przesuw liniowy/Obrót: 1,27mm(0,05")
Liczba przewodów: 4
Liczba początków gwintu: 1
Długość kabla: 500mm

Specyfikacja Enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Napięcie zasilania Min: 4,5V
Napięcie zasilania Max: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

Pin	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

Enkoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Ekranowanie
Kolor	Czerwony	Czarny	Biały	Niebieski	Zielony	Brązowy	Żółty	Fioletowy	Czarny

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2.1
Specyfikacja fizyczna
Długość ciała(mm)	32
Długość kabla(mm)	500
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00635
Przesuw/rewolucja ołowiu(mm)	1.27
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
