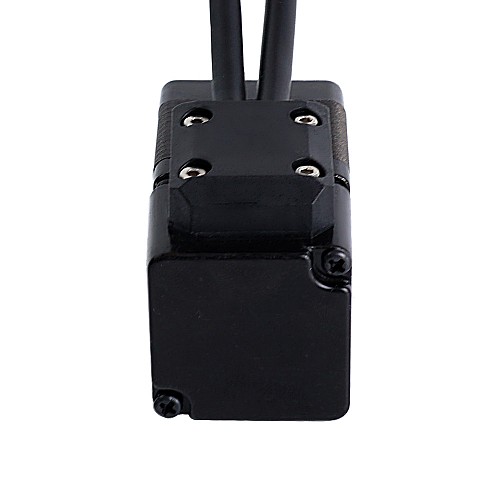

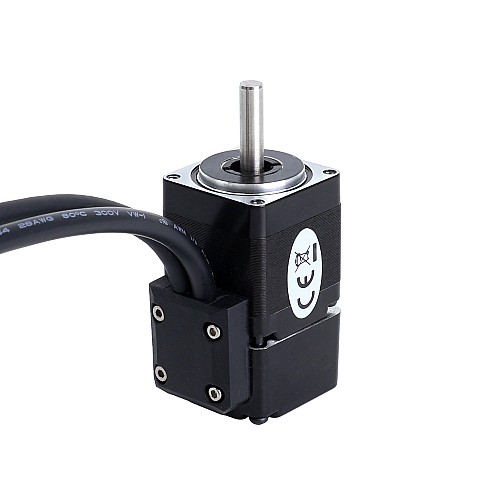

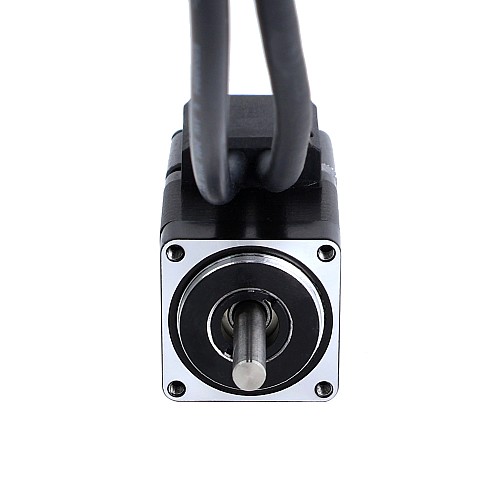

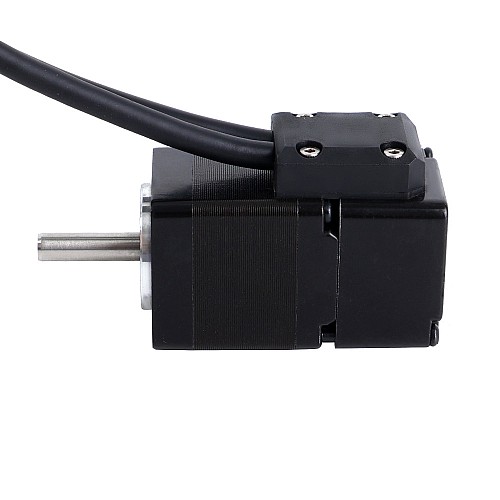

Nema 11 Silnik krokowy z zamkniętą pętlą 0,06Nm(8,5oz.in) cala) Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

220.57zł

5 + 210.63zł

10 + 201.58zł

50 + 193.25zł

100 + 185.62zł

w magazynie: 10000
Model: 11HS12-1004D-E1000
Waga brutto: 0.18kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

To jest silnik krokowy Nema 11 z zamkniętą pętlą, wyposażony w inkrementalny enkoder optyczny 1000ppr(4000cpr), ma prąd znamionowy 1,0A i moment trzymania 0,06Nm(8,5 uncji cala). Oferuje lepszą dokładność, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne w porównaniu z silnikami krokowymi z otwartą pętlą.

Specyfikacja elektryczna

Numer części producenta: 11HS12-1004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,06Nm(8,5uncji cala)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 2,0omów ± 10%
Indukcyjność: 1,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 28 x 28mm
Długość korpusu: 50mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość kabla: 300mm
Waga: 0,142kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Przypięcie	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Kolor	Biały	Czerwony	Czarny	Pomarańczowy	Szary	żółty	Zielony	Niebieski

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.5
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	6
Moment trzymania(oz.in)	8.5
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	50
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
Waga(g)	142
