Nema 11 Zewnętrzny liniowy silnik krokowy Acme 1,0A 32,2mm stos z optycznym enkoderem obrotowym 300PPR

0 opinii - Napisz opinię

323.78zł

5 + 310.43zł

10 + 298.14zł

50 + 286.79zł

100 + 276.23zł

w magazynie: 10000
Model: 11E13S1004HD5-180RS-E22-300
Waga brutto: 0.30kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z (Kliknij kraj dla magazynu na żywo)

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

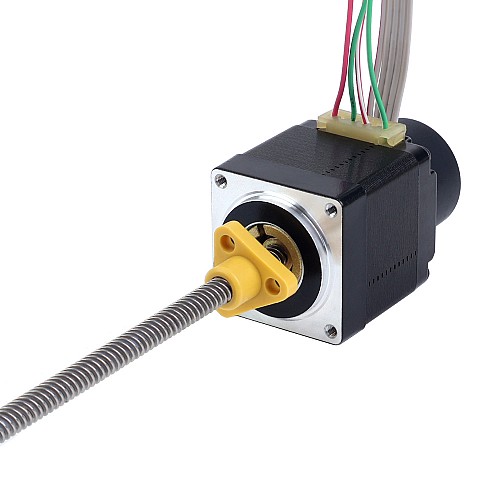

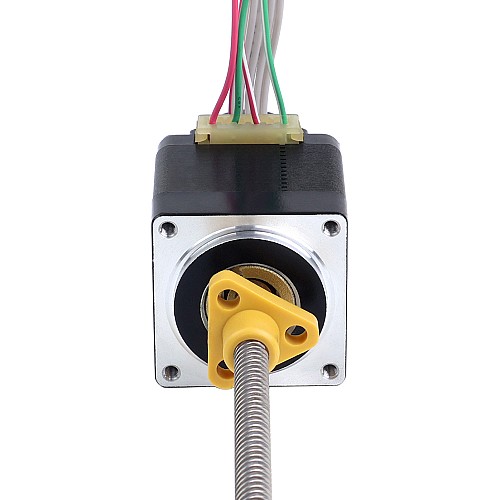

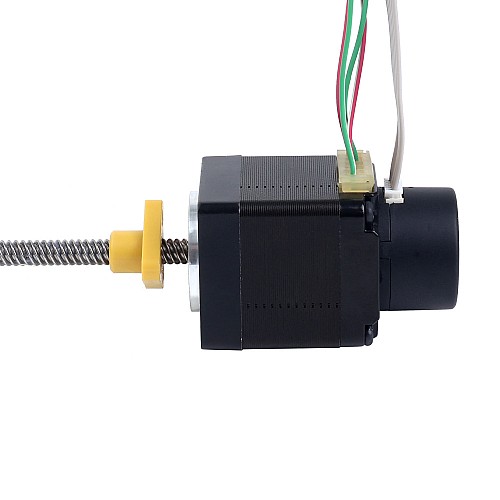

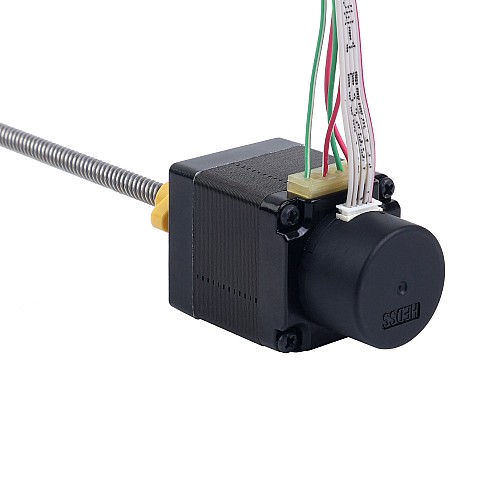

To liniowy silnik krokowy Nema 11 zintegrowany z optycznym enkoderem obrotowym 300ppr i wyposażony w śrubę pociągową ACME o długości 180mm(7,0866"), średnicy 4,76mm(0,1874"), skoku 5,08mm(0,2") i nakrętkę POM. Po zainstalowaniu enkodera poprawia się dokładność sterowania i stabilność silnika liniowego. Jest szeroko stosowany w zautomatyzowanej produkcji, transporcie, sprzęcie medycznym, sprzęcie scenicznym, robotach itp.

Specyfikacja silnika

Numer części producenta: 11E13S1004HD5-180RS-E22-300
Typ silnika: Zewnętrzny (ACME)
Kąt kroku: 1,8°
Moment obrotowy przytrzymujący: 0,05Nm(7,08oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazy: 2,1ohms
Indukcyjność: 1,5mH±20%(1kHz)
Rozmiar ramy: 28 x 28mm
Długość korpusu: 32,2mm

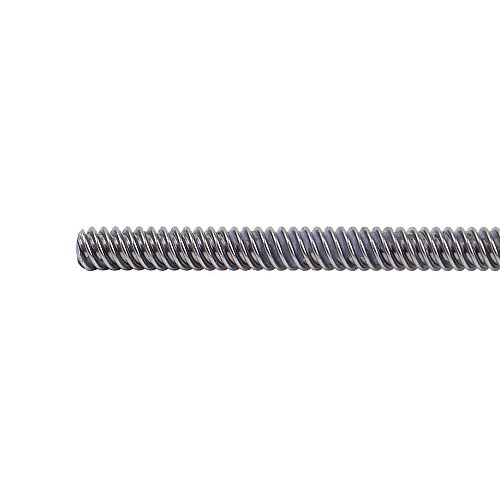

Długość śruby pociągowej: 180mm(7,0866")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Wyprowadzenie/krok: 0,0254mm(0,001")
Przesuw/obrót przewodu: 5,08mm(0,2")
Liczba przewodów: 4
Liczba początków gwintu: 4
Długość kabla: 500mm

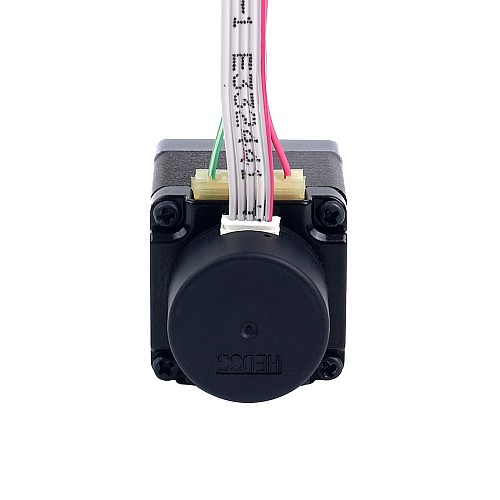

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie sterujące: 5V DC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300ppr
Sygnał wyjściowy: 2 kanały
Średnica wału: Φ4mm
Częstotliwość wyjściowa: ≤30kHz
Niskie napięcie wyjściowe: ≤0,3V DC
Wysokie napięcie wyjściowe: ≥3,4V DC

Podłączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

PIN	1	2	3	4	5
Enkoder	0V	N.C	Ch B	+5V	ChA

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.5
Kanały sygnału wyjściowego	2
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	5
Moment trzymania(oz.in)	7.08
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2.1
Rozdzielczość enkodera	300PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	32.2
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	180
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0254
Przesuw/rewolucja ołowiu(mm)	5.08
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
