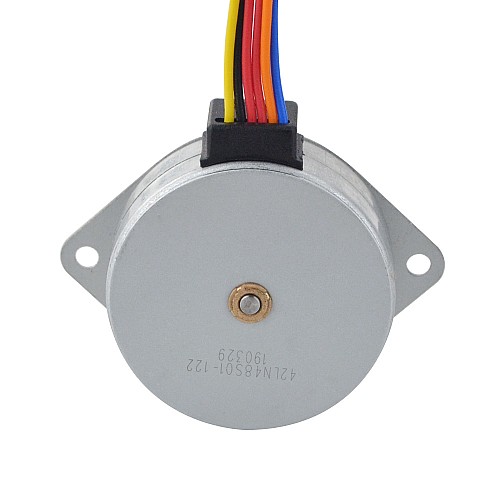

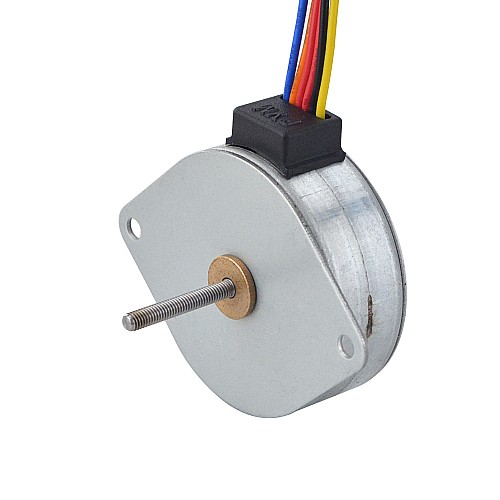

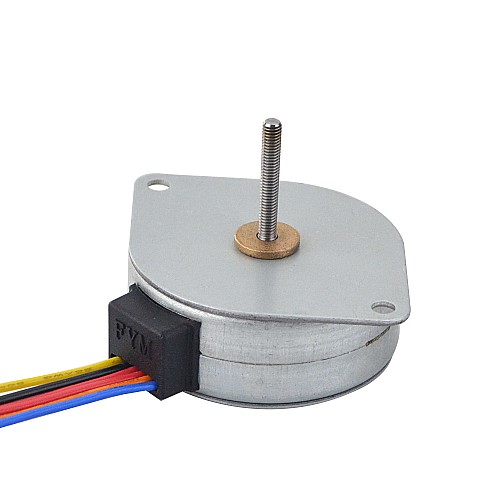

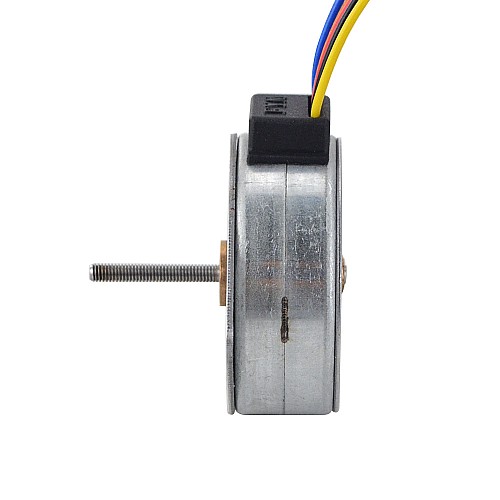

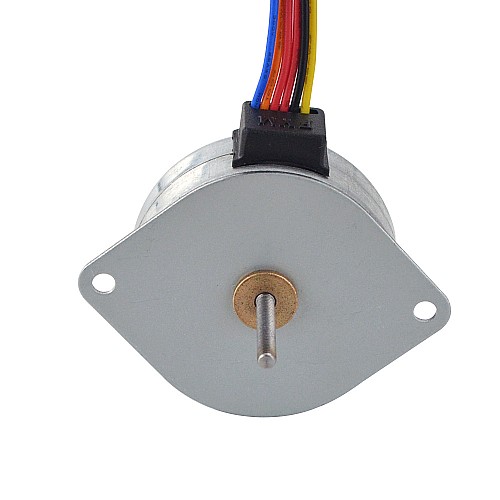

Wyprzedaż w CN — Φ42x16,5mm Zewnętrzny liniowy silnik krokowy PM 0,4A Przewód 0,5mm/0,0197 "Długość 21mm

-33 %

Wyprzedaż w CN — Φ42x16,5mm Zewnętrzny liniowy silnik krokowy PM 0,4A Przewód 0,5mm/0,0197 "Długość 21mm

0 opinii - Napisz opinię

40.89zł

27.41zł

w magazynie: 10000
Model: CN-42LN48S01-122
Waga brutto: 0.16kg
Certyfikowany: ISO, CE

Sprzedane: 8

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 42LN48S01-122
Typ silnika: Zewnętrzny liniowy krokowy PM
Faza: 4
Kąt kroku: 7,5 stopnia
Prąd znamionowy/faza: 0,4A
Moment trzymania: 53,9mNm(7,634 uncji)
Rezystancja fazowa: 40±7%omów(20℃)
Indukcyjność: 20mH±20%
Żywotność: 3000 godzin

Specyfikacja fizyczna

Rozmiar ramy: Φ42mm
Długość korpusu: 16,5mm
Długość śruby pociągowej: 21 mm (0,827 cala)
Średnica śruby pociągowej: Φ3mm(0,118")
Ołów/obrót: 0,5mm(0,0197")
Ołów/Krok: 0,0104 mm (0,0004")

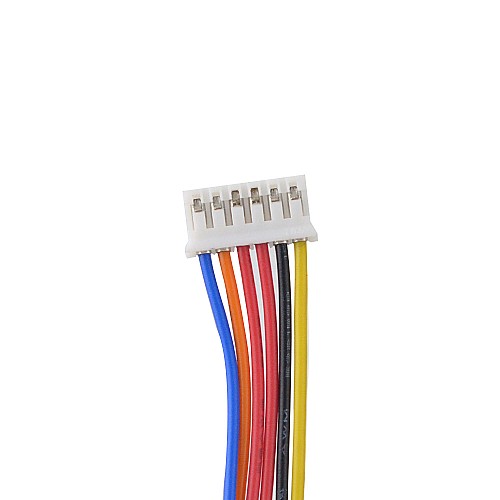

Ilość wyprowadzeń: 6 ze złączem PH-6Y
Długość przewodu: 240mm
Waga: 100g

Połączenie

A+	O+	A-	B+	O-	B-
Żółty	Czerwony	Pomarańczowy	Czarny	Czerwony	Niebieski

Specyfikacja elektryczna
Indukcyjność(mH)	20
Kąt kroku(deg.)	7.5
Liczba faz	4
Moment trzymania(mN.m)	53.9
Moment trzymania(oz.in)	7.634
Prąd znamionowy(A)	0.4
Rezystancja fazy(ohms)	40
Specyfikacja fizyczna
Długość ciała(mm)	16.5
Długość śruby pociągowej(mm)	21
Ilość kabli	6
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0104
Przesuw/rewolucja ołowiu(mm)	0.5
Rozmiar ramy(mm)	Φ42
Średnica śruby pociągowej(mm)	3
Typ silnika liniowego	PM Zewnętrzny

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
