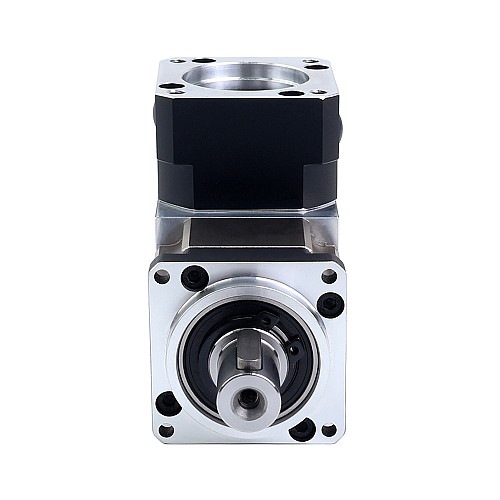

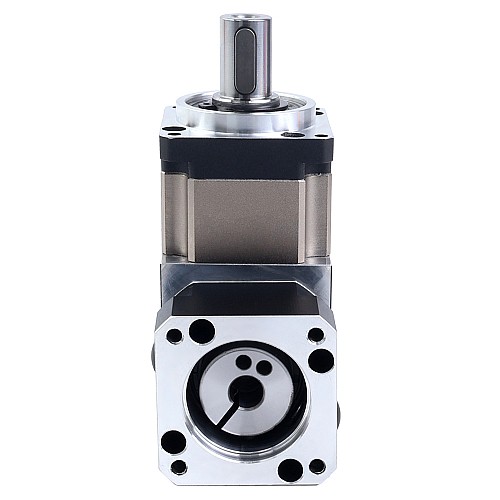

Seria RTG 40mm 5:1 Planetarna skrzynia przekładniowa pod kątem prostym, luz 15arc-min dla silników serwo

0 opinii - Napisz opinię

655.14zł

5 + 628.08zł

10 + 603.25zł

50 + 580.27zł

100 + 558.94zł

w magazynie: Przed Sprzedaż
Model: RTG40-G5
Waga brutto: 1.55kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ta przekładnia kątowa o przełożeniu 5:1 posiada ochronę IP65, zapewniającą niezawodną pracę w zapylonych lub wilgotnych warunkach. Zachowuje wysoką precyzję z luzem ≤15arc-min i jest specjalnie zaprojektowana do współpracy z serwosilnikami o rozmiarze 40mm. Przekładnia kątowa charakteryzuje się wysoką sprawnością transmisji, kompaktowymi wymiarami i długą żywotnością, zapewniając przenoszenie momentu obrotowego ze zmianą kierunku o 90°. Jest szeroko stosowana w precyzyjnych maszynach przemysłowych wymagających wysokiego momentu, w tym obrabiarkach, maszynach pakujących, urządzeniach do przetwórstwa żywności i zastosowaniach lotniczych.

Specyfikacja przekładni

Numer części: RTG40-G5
Typ przekładni: Skrzynia biegów kątowa
Materiał kół zębatych: Stal stopowa
Przełożenie: 5:1
Sprawność: 95%
Luz bez obciążenia: ≤15arc-min
Maksymalny dopuszczalny moment: 16,00Nm(141,61lb-in)
Chwilowy dopuszczalny moment: 32,00Nm(283,22lb-in)
Maksymalna kompatybilna długość wału wejściowego: 27,5mm
Maksymalne obciążenie osiowe wału: 140N
Maksymalne obciążenie promieniowe wału: 170N
Nominalna prędkość wejściowa: 3000rpm
Maksymalna prędkość wejściowa: 6000rpm
Hałas: ≤60dB
Klasa ochrony: IP65
Żywotność: 20000 godzin

Specyfikacje fizyczne

Wymiary ramy: 42 x 42mm
Długość przekładni: 77,5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ13mm
Długość wału wyjściowego: 26mm
Średnica wału wejściowego: Φ8mm

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 40 Silnik serwo
Długość skrzyni biegów(mm)	77.5
Długość wału wejściowego(mm)	27.5
Długość wału wyjściowego(mm)	26
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	42 x 42
Seria produktu	RTG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	13
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
