Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm

Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm - 14E13S0574JE4-150RS | StepperOnline
Nema 14 Zewnętrzny stos 34mm 0,57A Przewód 2,4384mm(0,096") Długość 150mm
0 opinii - Napisz opinię
200.61zł
5 + 185.40zł
10 + 172.31zł
50 + 160.96zł
100 + 150.98zł
  • w magazynie: 200
  • Model: 14E13S0574JE4-150RS
  • Waga brutto: 0.38kg
  • Certyfikowany: ISO, CE, RoHS

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

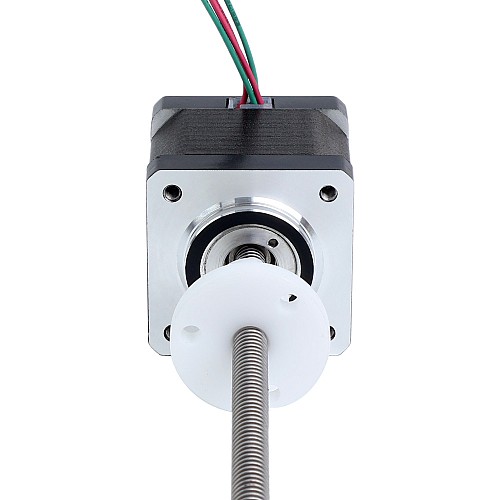

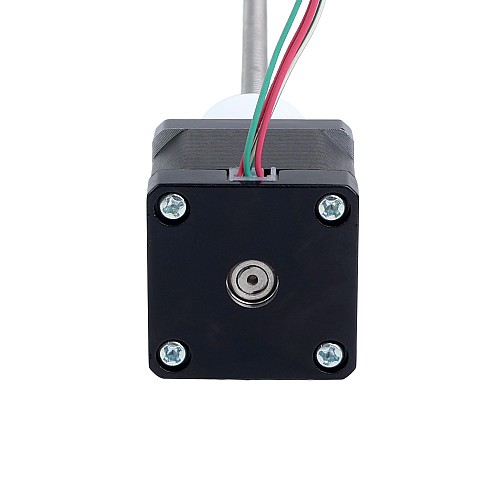

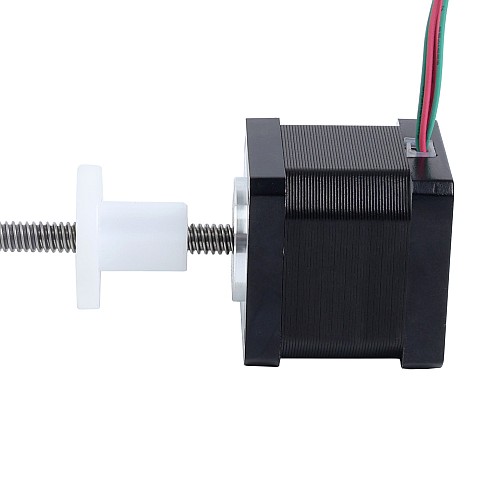

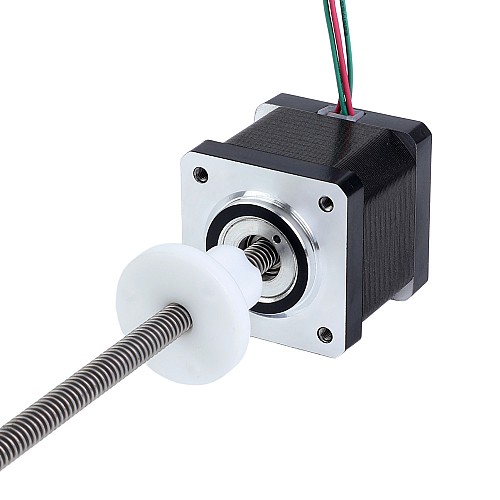

Silnik to Nema 14 o obudowie 35mm, kącie skoku 1,8° i prądzie 0,57A. Zintegrowany jest ze śrubą pociągową o średnicy 5,54mm(0,2181") i długości 150mm(5,9055") oraz nakrętką z POM. Skok liniowy wynosi 2,438mm(0,096") na obrót. Ten model jest niemal identyczny z liniowym silnikiem krokowym Haydon Kerk serii 35000 rozmiar 14.

Specyfikacja elektryczna

  • Numer części: 14E13S0574JE4-150RS
  • Typ silnika: Zewnętrzny liniowy silnik krokowy
  • Kąt skoku: 1,8°
  • Moment trzymający: 0,18Nm(25,49oz.in)
  • Prąd znamionowy/faza: 0,57A
  • Rezystancja fazy: 8,8ohms
  • Indukcyjność: 13mH±20% (1kHz)

Specyfikacja mechaniczna

  • Rozmiar ramy: 35 × 35mm
  • Długość obudowy: 34mm
  • Długość śruby: 150mm(5,9055")
  • Średnica śruby: Ø5,54mm(0,2181")
  • Skok na krok: 0,012192mm(0,00048")
  • Skok na obrót: 2,4384mm(0,096")
  • Liczba zwojów: 4
  • Długość kabla: 300mm

Połączenie

A+
A-
B+
B-
Czerwony
Czerwony/Biały
Zielony biały
Zielony
● Jak zamówić niestandardowy silnik liniowy?  Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj  Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy?  Konstruowanie numeru części

Rodzaj produktu
Rodzaj produktu Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolar
Czy ma krzywą momentu obrotowego/naporu? Nie
Indukcyjność(mH) 13
Kąt kroku(deg.) 1.8
Minimalny napór(N) @300pps 140
Prąd znamionowy(A) 0.57
Rezystancja fazy(ohms) 8.8
Specyfikacja fizyczna
Długość ciała(mm) 34
Długość kabla(mm) 300
Długość śruby pociągowej(mm) 150
Ilość kabli 4
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.012192
Przesuw/rewolucja ołowiu(mm) 2.4384
Rozmiar ramy(mm) Nema 14 (35 x 35)
Średnica śruby pociągowej(mm) 5.54
Typ silnika liniowego Zewnętrzny (Acme)
Z enkoderem Nie


  • Obróbka końców śrub pociągowych

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Nakrętka przeciwluzowa

    • STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

    Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

  • Kodery

    • W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
    Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
    Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

  • Hamulce

    • Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

  • Okablowanie, okablowanie i złącza

    • Latające przewody drutowe lub złącza
    • Skręcanie przewodów drutowych
    • Rurki termokurczliwe lub rozszerzalne
    • Obudowy kabli

  • Śruby pokryte teflonem

    • Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
    Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
    Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
    Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.

Plik Rozmiar
14E13S0574JE4-150RS_Full_Datasheet.pdf 52.79KB Download
